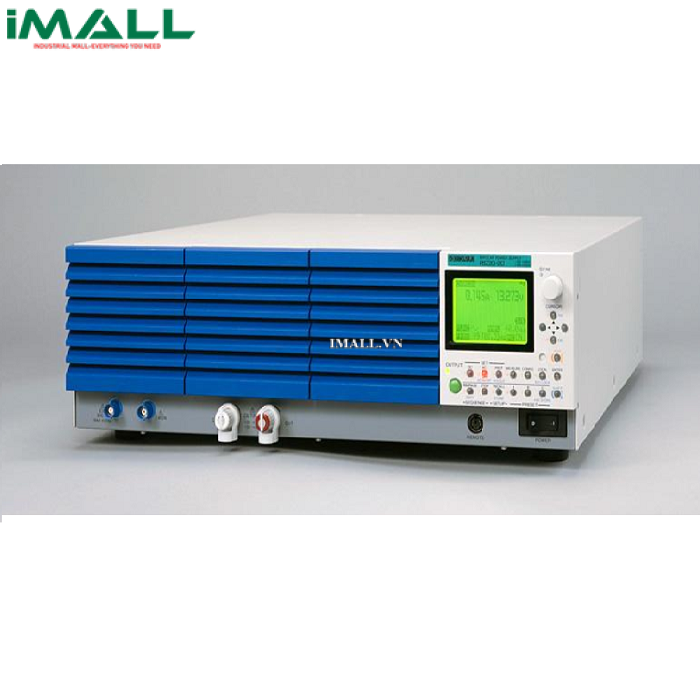

Nguồn mô phỏng pin thông minh KIKUSUI PBZ20-20A (±0 ~20V / ±0 ~20A)

Technical Specifications

• Đầu vào AC:
• Điện áp đầu vào định danh: 100 Vac đến 240 Vac, 50 Hz đến 60 Hz
• Dải điện áp và tần số: 90 Vac đến 250 Vac, 47 Hz đến 63 Hz
• Dòng điện: 10 Aac trở xuống (khi được kết nối với tải định mức)
• Dòng kích từ (1 ms trở lên): 20 A peak trở xuống (đầu vào 100 V)/40 A peak trở xuống (đầu vào 200 V)
• Công suất: 900 VA trở xuống (khi được nối với tải định mức)
• Hệ số công suất: 0.95 TYP (khi điện áp đầu vào là 100 V và khi được kết nối với tải định mức)
• Đầu ra định mức:
• Công suất đầu ra: 400 W
• Điện áp đầu ra: ± 20 V
• Dòng điện đầu ra: ± 20 A
• Dòng điện cực đại: ± 120 A peak (TYP) / ± 100 Apeak (TYP)
• Nguồn ổn áp (CV mode)
• Dòng DC:
• Dải đo:
  • chế độ 2 cực: 0.000 V~±21.000 V
  • chế độ một cực: 0.000 V ~ 21.000 V
  • Fine feature: ±5 % rtg
• Độ phân giải: 0.001 V (0.0001 V the fine feature)
• Độ chính xác: ± (0.05 % dải đo + 0.05 % rtg)
• Hệ số nhiệt độ: ±100 ppm/°C rtg (TYP)
• Điện áp AC:
• Dải đo: 0.00 Vpp to 42.00 Vpp
• Độ phân giải: 0.01 V
• Độ chính xác: ±0.5 % of rtg
• Tần số AC
• Dải đo: 0.01 Hz to 200.00 kHz
• Độ phân giải: 0.01 Hz
• Độ chính xác: ±200 ppm
• Chế độ quét: Tuyến tính và logarit
• Thời gian quét: 100 μs đến 1000 s (độ phân giải 100 μs)
• Dạng sóng AC
• Loại: Sóng hình sin, sóng vuông, sóng tam giác và 16 dạng sóng do người dùng cài đặt
• Pha: 0 ° đến 359 °
• Chu trình sóng vuông: 0.1 % ~99.9 % (f < 100 Hz), 1 % ~99 % (100 Hz ≤ f < 1 kHz), 10 % ~ 90 % (1 kHz ≤ f < 10 kHz), và cố định 50 % (10 kHz < f)
• Đặc điểm điện áp không đổi:
• Độ nhạy tần số: DC đến 150 kHz (TYP)
• Độ nhạy: 2.3 μs, 6.7 μs, 23 μs, 67 μs
• Quá tải: 5 % trở xuống (TYP)
• Nhiễu gợn: (p-p): 20 mV (TYP)/ (rms): 2 mV (TYP)
• Hiệu ứng tải: ±(0.005 % dải đo+ 1 mV)
• Hiệu ứng nguồn: ±(0.005 % dải đo + 1 mV)
• Nguồn định dòng (CC mode)
• Dòng DC:
• Dải đo:
  • chế độ 2 cực: 0.000 A ~±21.000 A
  • chế độ một cực: 0.000 A ~ ±21.000 A
  • Fine feature: ±5 % rtg
• Độ phân giải: 0.001 A (0.0001 A fine feature)
• Độ chính xác: ± 0.3 %rtg
• Hệ số nhiệt độ: ±100 ppm/°C rtg (TYP)
• Điện áp AC:
• Dải đo: 0.00 App to 42.00 App
• Độ phân giải: 0.01 A
• Độ chính xác: ±0.5 % of rtg
• Tần số AC
• Dải đo: 0.01 Hz to 200.00 kHz
• Độ phân giải: 0.01 Hz
• Độ chính xác: ±200 ppm
• Chế độ quét: Tuyến tính và logarit
• Thời gian quét: 100 μs đến 1000 s (độ phân giải 100 μs)
• Dạng sóng AC
• Loại: Sóng hình sin, sóng vuông, sóng tam giác và 16 dạng sóng do người dùng cài đặt
• Pha: 0 ° đến 359 °
• - Chu trình sóng vuông: 0.1 % ~99.9 % (f < 100 Hz), 1 % ~99 % (100 Hz ≤ f < 1 kHz), 10 % ~ 90 % (1 kHz ≤ f < 10 kHz), và cố định 50 % (10 kHz < f)
• Đặc điểm điện áp không đổi:
• Độ nhạy tần số: DC đến 15 kHz (TYP)
• Độ nhạy: 23 μs, 67 μs, 230 μs, 0.67 ms (TYP)
• Quá tải: 5 % trở xuống (TYP)
• Nhiễu gợn(rms): 3 mV (TYP)
• Hiệu ứng tải: ±(0.001 % dải đo+ 1 mV)
• Hiệu ứng nguồn: ±(0.001 % dải đo + 1 mV)
• Chức năng bảo vệ: Bảo vệ quá áp, Bảo vệ quá dòng, Bảo vệ quá nhiệt, Giới hạn công suất (công suất chìm)
• Giao diện: USB, GPIB và RS232C, LAN (tùy chọn xuất xưởng)
• Tín hiệu I / O:
• Bộ khuếch đại khuếch đại:
• Chế độ CV: -20,00 đến +20,00
• Chế độ CC: -20,00 S đến +20,00 S
• Độ phân giải: 0,01 V (chế độ CV), 0,01 S (chế độ CC)
• Độ chính xác: ± 5% của rtg
• Nhiệt độ / độ ẩm hoạt động: 0 ° C đến +40 ° C (+32 ° F đến +104 ° F) / 20% rh đến 85% rh (không ngưng tụ)
• Nhiệt độ / độ ẩm bảo quản: -25 ° C đến +70 ° C (-13 ° F đến +158 ° F) / 90% rh hoặc ít hơn (không ngưng tụ)
