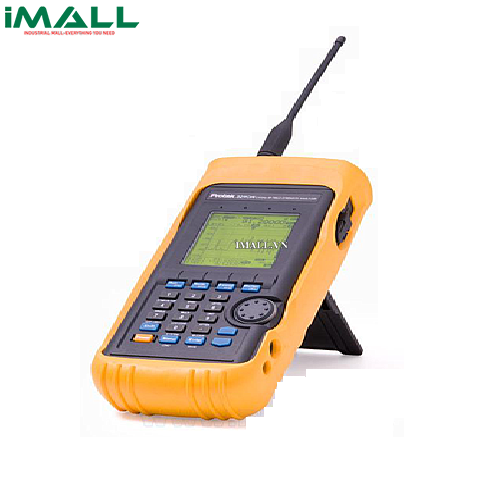

Máy phân tích sóng RF Protek 3290N

Technical Specifications

• Tần số
  • Phạm vi: 100KHz-2900MHz
  • Độ phân giải : 3.125 KHz
  • Độ chính xác: TXO : ±3PPM, hiển thị: ±1.5PPM
  •  Điều chế băng thông : Băng rộng FM 180KHz(-6 dB ),băng hẹp FM:12,5KHz,AM/SSB
  • Bước tần: 6,25 KHz
  • Lựa chọn tần số: Bắt đầu,dừng,cài đặt trung tâm
• Biên độ
  •  Phạm vi đo: -45dBm  -110dBm
  •  Đơn vị đo biên độ: dBm,dBmV,dBuV
  •  Cấp độ chính xác tham chiếu : Băng rộng FM/AM/SSB :±2dB (20⁰C-30⁰C), băng hẹp FM :±2dB(20⁰C-30⁰C).
  • Phạm vi đo : 120dBm ˷ -90dBm
  • Độ ồn trung bình : Băng rộng FM :- 100dBm, băng hẹp FM/AM/SSB: -110dBm
  •  Tỉ lệ : 0.2 dB/div,0,25 dB-hiển thị 5 div
  •  Internal Atten : 10dB
•  Quét
  • Tốc độ: nhỏ nhất 500m/s
  •  Nguồn Trigger : FM băng hẹp/FM băng rộng/AM/SSB
  • Chế độ Trigger : Free Run/Single Run/ Continous Wave/Squelch Run
  • Mức Trigger : Mức TTL
  •  Chế độ tạo ra : Maker/Delta Maker/ Single power metter/Multi power metter
• Bộ nhớ
  • Tối đa 100 dạng sóng và 100 điểm
• Hiển thị
  • Kiểu : Mono STN LCD
  • Độ phân giải : 192X192 pixels
  • Đèn LCD : ON/OFF
•  Đầu vào
  • RF conector: Kiểu N, 50 Ohms
  • Đầu vào lớn nhất : +10dBm, 5V RMS
• Tần số đầu vào
  • Phạm vi : 35MHz-2900MHz
  • RF conector : Kiểu BNC N ,50 Ohms
• Hoạt động
  • Nhiệt độ hoạt động: 0⁰C-40⁰C
  • Độ ẩm : 35RH-85RH
  • Nhiệt độ bảo quản: 10⁰C-50⁰C
• Nguồn cung cấp
  • Nguồn pin:Pin x 6pcs kiểu AA Ni-MH có thể xạc
  •  Nguồn chuyển đổi : AC – 12 V
  •  Tự động tắt nguồn : OFF/5min/10min/20min/30min.
•  Khác
  • Âm thanh : 0.5 W/8 ohms
  • Anten : Antenlưỡng cực (Chỉ nhận)
  • Giao tiếp RS232 : 9600bps, 19200bps, 38400bps, 57600bps, 115200bps,8 chân,MINI-DIN Conector
