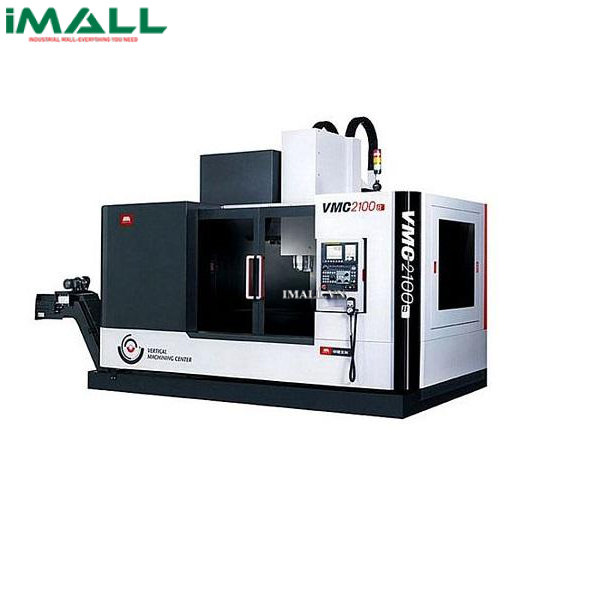

Trạm gia công đứng SMAC VMC2100B

Technical Specifications

• Bàn máy
  •  Kích thước (mm): 2200x800
  •  Kích thước rãnh chữ T (mmxN): 22x5
  •  Tải trọng tối đa (kg): 3000
• Dải máy
  •  Hành trình trục X (mm): 2100
  •  Hành trình trục Y (mm): 800
  •  Hành trình trục Z (mm): 800
  •  Khoảng cách lớn nhất từ mũi trục chính đến bàn máy (mm): 1000
  •  Khoảng cách nhỏ nhất từ mũi trục chính đến bàn máy (mm): 200
• Trục chính
  •  Côn: BT50
  •  Tốc độ (rpm): 6000
  •  Mô men xoắn động cơ chính (Nm): 380
  •  Công suất động cơ chính (kW): 15/18.5
• Ăn dao
  •  Lùi dao nhanh trục X/Y/Z (m/ph): 18/18/18
  •  Tốc độ ăn dao (m/ph): 10
• Giá dao
  •  Loại: mechanical arm
  •  Trạm (số): 20
  •  Thời gian thay (s): 3.5
• Độ chính xác định vị
  •  JISB6300 (mm): ±0.008/300
  •  JB/T8771.4 (mm): 0.022/0.012/0.012
• Độ chính xác tái định vị
  •  JISB6300 (mm): ±0.003
  •  JB/T8771.4 (mm): 0.013/0.008/0.008
• Công suất chung (KVA): 37
• Áp suất thông gió (Mpa): 0.5-0.7
• Kích thước & Khối lượng
  •  Khung (mm): 6705x3500
  •  Chiều cao (mm): 3910
  •  Khối lượng (kg): 17500
• Hệ thống CNC: FANUC
