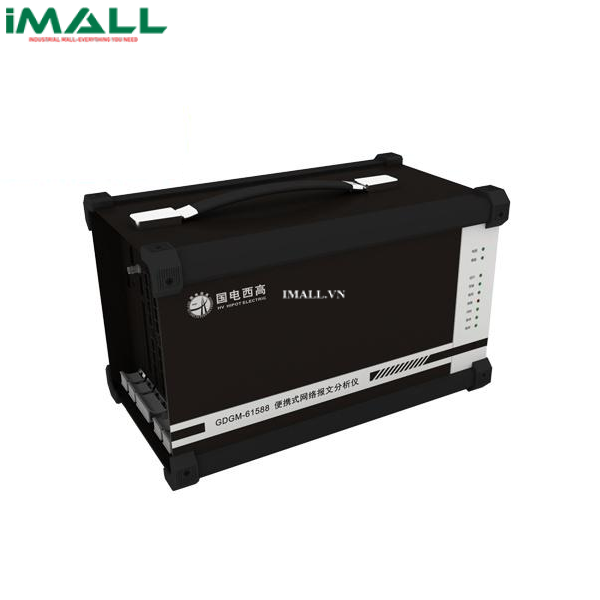

Máy phân tích tin nhắn mạng cho trạm biến áp thông minh HV HIPOT GDGM-61588

Technical Specifications

• Nguồn: 100V ~ 250V AC/DC
• Bộ xử lý: Bộ xử lý lõi kép nhúng, bộ nhớ 2G
• Dung lượng: 2TB
• Hệ điều hành: Hệ điều hành thời gian thực nhúng cấp quân sự vxWorks 6.9
• Cổng thu dữ liệu thông minh
  • Cấu hình 1: 8 ~ 16 mô-đun SFP 100Mbps
  • Cấu hình 2: 8 mô-đun SFP 100Mbps + 4 mô-đun SFP 1000Mbps
  • Cấu hình 3: 8 cổng cáp quang FT3 (ST) +8 mô-đun SFP 8Mbps
  • Cấu hình 4: 8 cổng cáp quang FT3 (ST)+4 mô-đun SFP 1000Mbps
• Độ nhạy thu: -30 ~ -14dBm
• Công suất truyền: -20 ~ -14dBm
• Lưu ý: mô-đun SFP có thể được cắm trong giao diện Ethernet sợi quang đa chế độ đơn/đa LC hoặc giao diện RJ45 Ethernet
• Truy cập tin nhắn
  • Tốc độ truyền: 240Mbps, khoảng 24 MU, tải ≤25% (ở mức tải bình thường, được khuyến nghị)
  • Tốc độ truyền: 320Mbps, khoảng 32 MU, tải ≤40% (ở mức giới hạn trên  tải, được khuyến nghị)
  • Tốc độ truyền: 400Mbps, tải khoảng 40 MU, tải ≤60% (ở mức tải giới hạn)
• Máy ghi tốc độ cao:
  • Kênh giá trị lấy mẫu (SV): số lượng ghi ≥512, số lượng khởi động lên tới 128
  • Số lượng kênh chuyển đổi (GOOSE): Số lượng ghi và số lượng khi khởi động ≥1024
• Ghi liên tục
  • Tốc độ lấy mẫu: 1000Hz (20 điểm/vòng sóng)
  • Kênh giá trị lấy mẫu (SV): số lượng ghi ≥512
  • Số lượng kênh chuyển đổi (GOOSE): ≥1024
  • Có thể thiết lập ghi liên tục;
• Cổng đồng bộ đồng hồ
  •  cổng 1 IRIG-B (DC); cổng 1 IRIG-B (sợi quang);
  •  giao diện thu dữ liệu thông minh của tất cả các loại Ethernet đều khả dụng cho đồng bộ thời gian IEC 61588;
• Độ chính xác của đồng hồ
• Độ chính xác của đồng bộ đồng hồ: ≤±300ns
• Đồng bộ nguồn mất sau khi đồng bộ thời gian, độ chính xác giữ thời gian của thiết bị: ≤±100ms/24h
• Độ phân giải thang thời gian của ghi tin nhắn: 40ns
• Độ lệch thang thời gian tối đa của các cổng thu thông minh: 40ns
