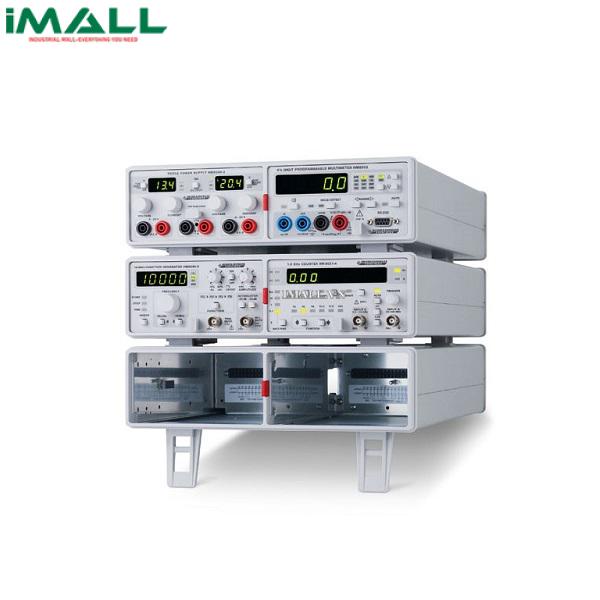

Hệ thống mô-đun ROHDE & SCHWARZ HM8001-2

Technical Specifications

• Bộ tạo xung: lên đến 10 MHz, tối đa 10 dạng sóng Vpp: sin, tam giác, sóng vuông, xung, DC
• Bộ nguồn bội ba: 2 x 0 V đến 20 V / 0,5 A, 1 x 5 V / 1 A
• Máy đo LCR
• Chức năng đo: L, C, R, Θ, Q, D, | Z |
• Độ chính xác cơ bản: 0,2%
• Đồng hồ vạn năng 4¾ chữ số: 50 000 lần đếm
• Độ chính xác cơ bản: 0,05%
• Thông số cụ thể:
• Máy phát xung HM8030-6
• Dải tần: 50 mHz đến 10 MHz
• Điện áp đầu ra: lên tới 10 Vpp (thành 50Ω)
• Dạng sóng: sin, tam giác, sóng vuông, xung, DC
• Biến dạng: <0,5% lên đến 1 MHz, thời gian tăng và giảm của loại 15 giây
• Bộ nguồn bội ba HM8040-3
• 2 x 0 V đến 20 V / 0,5 A; 1 x 5 V / 1 A
• Màn hình có thể chuyển đổi 3 chữ số cho dòng điện và điện áp
• Độ phân giải màn hình: 0,1 V / 1 mA
• Điều chỉnh giới hạn dòng điện và cầu chì điện tử
• Máy đo LCR HM8018
• Chức năng đo: L, C, R, Θ, Q / D, | Z |
• Độ chính xác cơ bản: 0,2%
• Đo tần số: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 25 kHz
• Tối đa độ phân giải: 0,001 Ω, 0,001 pF, 0,01
• Đồng hồ vạn năng 4¾ chữ số HM8012
• Màn hình 4¾ chữ số với 50 000 lần lần đếm
• Độ chính xác cơ bản: 0,05%
• Tối đa độ phân giải: 0,01 dBm, 10 nA, 10 mΩ, 0,1 ° C
• Chức năng bù và đo giá trị tương đối
• Mainframe HM8001
• Nguồn điện cho mô-đun:
• 2 x 8 V (AC), tối đa 5,5 A mỗi mô-đun
• 2 x 5 V (DC), tối đa 1 A mỗi mô-đun
• 4 x 20 V (DC), tối đa 0,5 A mỗi mô-đun
• Công suất tiêu thụ trên mỗi mô-đun: tối đa. 25 W
• Điện áp một chiều được điều chỉnh bằng điện tử, nổi và ngắn mạch
