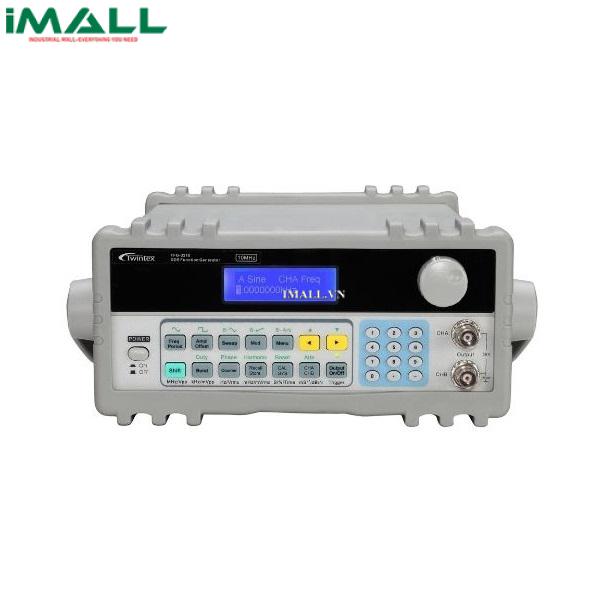

Máy phát xung Twintex TFG-3210E (10MHz, CH)

Technical Specifications

• Dải tần số:1μHz ~ 10MHz
• Dạng sóng (CHA)
• Loại: 32 dạng sóng cài sẵn, bao gồm Sin, vuông, răng cưa, xung, v.v.
• Chiều dài: 1024 điểm
• Độ phân giải dọc:8 bit
• Tốc độ lấy mẫu: 100MSa / s
• Sự biến dạng hài của sin: ≥40dBc (<1MHz); ≥35dBc (1MHz ~ 20MHz)
• Tổng số biến dạng sin: ≤1% (20Hz ~ 200kHz)
• Thời gian tăng / giảm của sóng vuông: ≤35ns
• Chu kỳ nhiệm vụ của sóng vuông: 1% ~ 99%
• Tần suất (CHA)
• Phạm vi sóng Sin: 1μHz ~ 10MHz
• Phạm vi sóng vuông: 1μHz ~ 5MHz
• Phạm vi sóng Khác: 1μHz ~ 1MHz
• Độ phân giải: 1μHz
• Độ chính xác: ± 5×10-5
• Độ ổn định: ± 5×10-6 / 3 giờ
• Biên độ (CHA)
• Phạm vi: 2mVpp ~ 20Vpp, 1μHz ~ 10MHz (trở kháng cao), 2mVpp ~ 15Vpp, 10MHz ~ 15MHz (trở kháng cao), 2mVpp ~ 8Vpp, 15MHz ~ 20MHz (trở kháng cao)
• Độ phân giải: 20mVpp (biên độ> 2Vpp); 2mVpp (biên độ <2Vpp)
• Độ chính xác: ± (1% + 2mVrms) (trở kháng cao, RMS, tần số 1kHz)
• Độ ổn định: ± 0,5% / 3 giờ
• Độ phẳng: ± 5% (tần số <10MHz); ± 10% (tần số> 10MHz)
• Trở kháng đầu ra: 50Ω
