Product Details
Manufacturer:
GW INSTEK
Model:
LCR-8205
Warranty:
Origin:
Đài Loan
Technical Specifications
- Tần số kiểm tra: DC, 10Hz ~ 5MHz;6 Digits, ±0.0007%
- Trở kháng đầu ra: 25Ω / 100Ω có thể chọn
- Độ chính xác cơ bản: ± 0,08%
- Tốc độ kiểm tra
- Tối đa: 25ms (> 10kHz), Nhanh: 50ms (> 20Hz), Trung bình: 100ms
- Chậm: 300ms, chậm2: 600ms
- Mức tín hiệu kiểm tra
- Điện áp AC: 10mV ~ 2Vrms (Tần số 1 MHz), 10mV ~ 1Vrms (tần số > 1 MHz hoặc tần số 1MHz và RO = 25Ω)
- Dòng điện AC: 100μA ~ 20mArms (RO = 100Ω), 200μA ~ 40mArms (RO = 25Ω)
- Điện áp DCR: 1Vdc (tối đa 40mA)
- THÔNG SỐ ĐO
- Đo tối đa 4 thông số và hiển thị cùng một lúc
- Trở kháng (Z), Độ tự cảm (Ls / Lp), Điện dung (Cs / Cp), Điện trở AC (R / Rp), Yếu tố chất lượng (Q),
- Hệ số phân tán (D), Tiếp nhận (Y), Độ dẫn điện (G), Phản ứng (X), Góc pha (θd / θr), Điện nạp (B), Điện trở DC (Rdc)
- ĐO DANH SÁCH
- Các bước được liệt kê: 15
- Các thông số được liệt kê: Freq / Vac / Iac / DC Bias / Comp / BIN
- Trigger: TỰ ĐỘNG, LẶP, ĐO ĐƠN
- Swept Graphical: Hai tham số đo
- Thông số quét: Freq / Vac / Iac, Keep Trace
- Các chức năng khác:
- Điều khiển mức tự động (ALC): Tiêu chuẩn
- Điện áp DC: 0 ~ ± 12V
- Xử lý: PASS, FAIL và OK, NG hoặc BIN 1-9
- CÁC TÍNH NĂNG KHÁC
- Hiệu chỉnh: Open/Short/HF Load/Load V / I Giám sát: Vac, Iac, Vdc, Idc
- So sánh: Giá trị, Δ,%
- Âm rung: TẮT, Đạt, Không thành công
- Trung bình: 1 đến 64
- Hiển thị: Màn hình màu LCD 7 "(800x480)
- Giao diện: Đầu vào USB / GPIB / LAN / RS-232 / Handler / USB Host / TRIGGER
- Nguồn điện: AC 100V ~ 240V, 50 / 60Hz; Tiêu thụ: 65VA (tối đa)
Package Includes
Import Information
HS Code:
Estimated Import Tax:
0,00
Customs Description

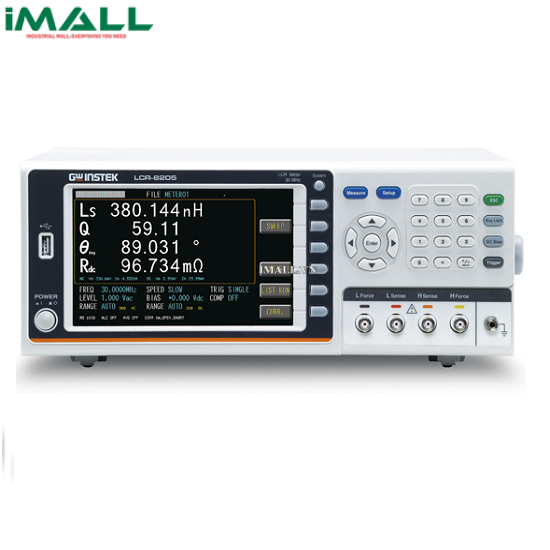

Máy đo LCR tần số cao GW INSTEK LCR-8205 (10Hz ~ 5MHz; 0,08%)
