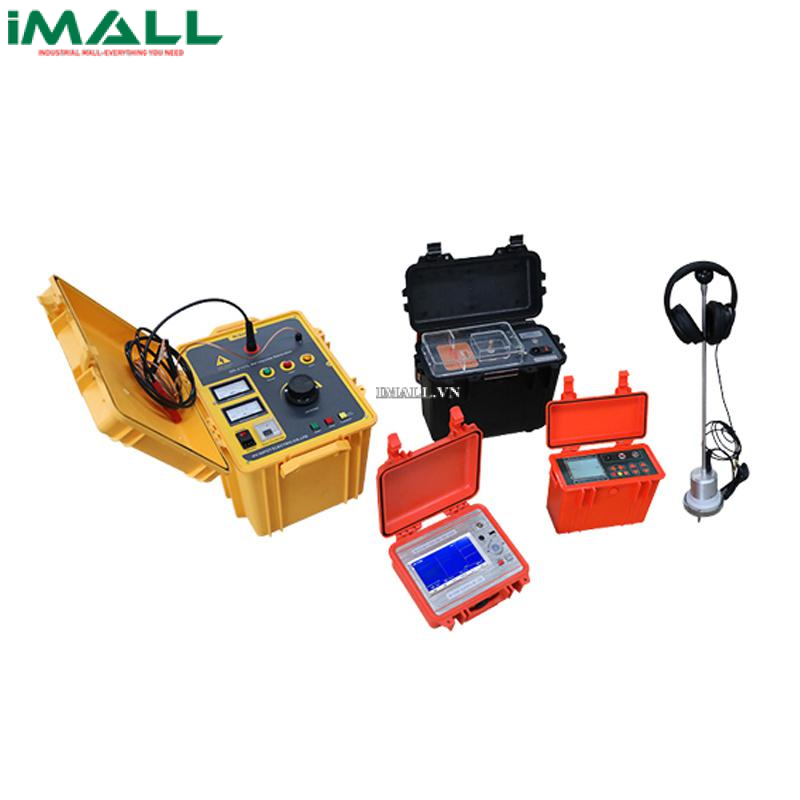

Hệ thống định vị lỗi cáp HV HIPOT GD-4136L

Technical Specifications

• Máy phát xung GD-2131L
  • Nguồn đầu vào: AC 220 V, 50Hz
  • Điện áp đầu ra: DC 0-16kV (có thể điều chỉnh)
  • Công suất định mức: 1kVA
  • Lực tối đa: 1024J, 8uF
  • Điện áp phóng điện DC: 16kV
  • Dòng phóng điện DC: 63mA
  • Dòng xung tối đa: 500mA
  • Phương pháp xả: DC HV, một lần, chu kỳ
  • Thời gian chu kỳ xả: 3-6 giây
  • Nhiệt độ môi trường: 0-40℃
  • Độ ẩm: <75% RH
  • Độ cao: <1000m
  • Cấp cách điện: Cấp A
  • Kích thước: 430*540*410mm
  • Trọng lượng: khoảng 31kg.
• Bộ định vị lỗi cáp GD-4132
  •  Chức năng định vị
    •  Dải truyền tín hiệu âm thanh: tần số trung tâm 400Hz, băng thông 200Hz
    •  Khuyếch đại tín hiệu: 80dB
    •  Độ chính xác định vị: 0.1m
  •  Cung cấp điện
    •  Pin Li tích hợp, điện áp danh định 7.4V, công suất 3000mAH.
    •  Công suất tiêu thụ: 300mA, thời gian làm việc liên tục 9 giờ.
    •  Bộ sạc: đầu vào AC220V ± 10%, 50Hz. Đầu ra danh định 8.4V, DC 1A
    •  Thời gian sạc: 4 giờ
  •  Kích thước: 270mm*150mm*210mm
  •  Trọng lượng: 1.5kg.
  •  Điều kiện hoạt động
  • Nhiệt độ -10℃--40℃, độ ẩm 5-90% RH, độ cao <4500m
• Đầu dò lỗi cáp GD-4133
  • Phương pháp định vị:
    •  Phương pháp xung điện áp thấp
    •  Phương pháp dòng xung
    •  Phương pháp đa xung nếu dùng với GD-4133S
  • Tần số lấy mẫu tối đa : 200 MHz
  • Dải khuyếch đại: 0-70dB
  • Điện áp xung thấp: 30V
  • Độ phân giải tối đa: 0.4m
  • Dải định vị tối đa: 100km
  • Vùng không nhạy: 2m
  • Pin: Pin sạc hydride kim loại niken, thời gian sử dụng trên 5 giờ
  • Giao diện kết nối: USB
  • Nguồn điện: Đầu vào AC220V, 50Hz, dòng điện 2A, sạc trong 8 giờ
  • Kích thước: 274×218×81mm
  • Trọng lượng: 3.5kgs
  • Nhiệt độ hoạt động: -10℃－40℃
  • Độ ẩm: 5-90% RH
  • Độ cao: <4500m
• Bộ ghép xung GD-4133S
  • Điện áp xung: 300V (P-P)
  • Điện áp xung đầu vào cho phép: <35kV
  • Lực xung đầu vào cho phép: <2000J
  • Đầu vào nguồn: 220 VAC, 50Hz
  • Kích thước: 560*230*220mm
  • Trọng lượng: 7kg.
