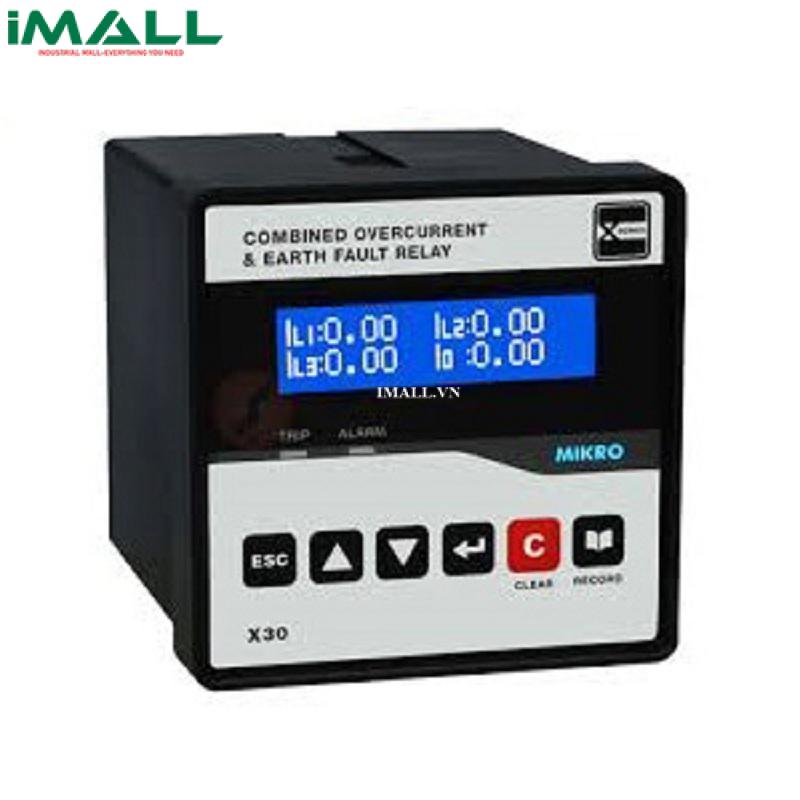

Rơ le bảo vệ quá dòng và chạm đất MIKRO X30-OCEF-240AD

Technical Specifications

• Rơle SỐ đa chức năng, màn hình hiển thị LCD 2 x 16 digits.
• 3 pha, cài đặt 3 cấp độ bảo vệ quá dòng pha.
• Cài cặt 2 cấp độ bảo vệ cho lỗi chạm đất.
• Lập trình cài đặt 2 nhóm bảo vệ độc lập.
• Cài đặt thời gian trễ: theo thời gian xác định hoặc theo đặc tuyến IDMT.
• Bảo vệ quá tải nhiệt.
• Nguồn cung cấp : 85 đến 265 VAC hoặc 110 – 370V DC hoặc đặt hàng
• 2 tiếp điểm ngõ ra có thể lập trình.
• Ghi lại sự kiện (250 mã sự kiện), sự cố (50 mã sự cố) và cảnh báo (30 mã cảnh báo) với thời gian thực (dạng non-volatile).
• Bảo vệ sự cố máy cắt.
• Lập trình ngõ vào đa chức năng với điện áp: 20 – 380 V DC hoặc 50 – 270 V AC.
• Lập trình tiếp điểm ngõ ra đa chức năng.
• Giao tiếp truyền thông Modbus-RTU RS485.
• Cài đặt mức tác động thấp (Low-set) :
• + Dòng quá tải : I> = (0.1- 20) x In.
• + Dòng chạm đất : Io> = (0.02 – 2) x Ion.
• + Thời gian tác động : 5 đặc tuyến dòng-thời gian (IDMT)
• với TM = 0.01 -1. Hoặc thời gian xác định t>(hoặc to>) = (0 – 100sec).
• Cài đặt mức tác động cao (High-set) :
• + Dòng quá tải : I>> = (0.5 – 20) x In.
• + Dòng chạm đất : Io>> = (0.01 – 10) x Ion.
• + Thời gian tác động : xác định t>> (hoặc to>>) = (0 – 100sec).
• Cài đặt mức quá tải cao nhất: I>>> = (0.5 – 20) x In; t>>> = (0 – 100sec)
• Cài đặt quá tải nhiệt: Ithermal> = (0.1 – 3) x In; tthermal = (1 – 200min)
• Cấp bảo vệ: IP 54 tại mặt tủ.
• Dùng kết hợp với phần mềm Mikrosafe (FREE software).
