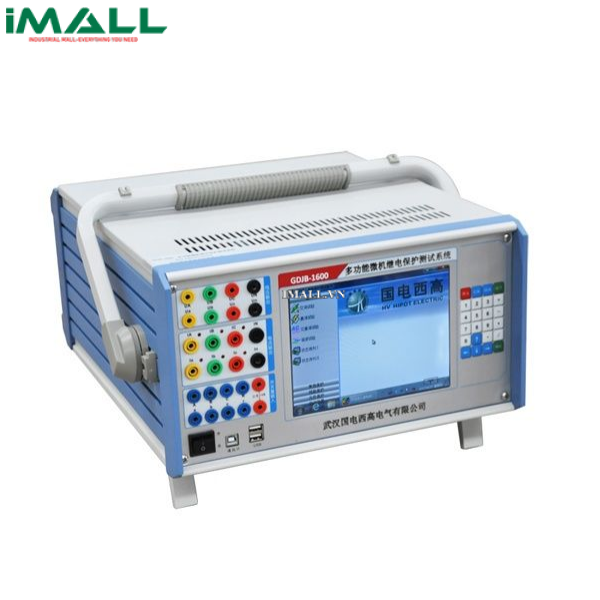

Thiết bị kiểm tra rơle bảo vệ HV HIPOT GDJB-1600 (3 pha; 6 pha)

Technical Specifications

• Đầu ra định mức:
  •  Lỗi tần số: <± 0.01Hz
  •  Lỗi pha: <± 0.2 °
  •  Biến dạng sóng: <± 0.3% (sóng cơ bản)
  •  Lỗi thời gian: <40µs
  •  Tần số đầu ra: 20 ～ 1000Hz
• Điện áp nguồn: Dải cho phép: AC220V ± 10% 50Hz ± 10%
• Nhiệt độ môi trường:
  • - Dải hoạt động: 0 ～ 40 ℃
  • - Dải bảo quản: -20 70 ℃
• Nguồn AC
• Dòng điện:
  •  Đầu ra dòng 6 pha (RMS): 0～30A/pha
  •  Đầu ra dòng 3 pha (RMS): 0～60A/pha
  •  Đầu ra 6 dòng song song (RMS): 0～180A
  •  Giá trị hoạt động dài hạn cho phép của dòng pha (RMS): 10A
  •  Thời gian làm việc cho phép của 6 dòng song song 180A: 10 giây
  •   Độ chính xác: <±0.2%
  •  Công suất đầu ra tối đa của dòng pha: 300VA
  •  Công suất đầu ra tối đa của dòng 6 pha song song: 1000VA
  •  Tần số hài: 1~20 lần
• Điện áp:
  •  Đầu ra điện áp pha (RMS): 0~120V
  •  Đầu ra điện áp dây (RMS): 0~240V
  •  Độ chính xác: <± 0.2%
  •  Công suất đầu ra điện áp pha/dây: 80VA/100VA
  •  Tần số hài: 1~20 lần
• Nguồn DC
• Dòng điện:
  •  Dải đầu ra: 0 ～ ± 10A/pha
  •  Độ chính xác: <± 0.5%
  •  Điện áp tải đầu ra tối đa: 20V
• Điện áp:
  •  Biên độ đầu ra điện áp pha: 0 ～ ±160V
  •  Biên độ đầu ra điện áp dây: 0 ～ ±320V
  •  Độ chính xác: <± 0.5%
  •  Công suất đầu ra điện áp pha/dây: 70VA/140VA
• Thời gian đo:
  •  Dải đo: 0.1ms~9999s
  •  Độ chính xác: <0.1mS
• 8 đầu vào nhị phân: Tiếp điểm trống: 1~20mA, 24V (DC)
• Tiếp điểm điện khả dụng:  ”0”: 0 ～ +6V; “1”: +11 V ～ +250 V
• 4 đầu ra nhị phân: DC: 220 V／0.2 A: AC: 220 V／0.5 A
