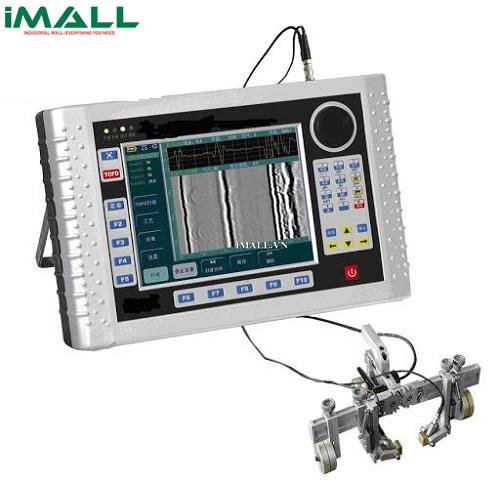

Máy siêu ẩm khuyết tật HUATEC TOFD410

Technical Specifications

• Số kênh đo:8  kênh đo và 8 đầu đo max
• Kiểu xung : Negative square wave pluse (Adjustable pulse width)
• Xung cạnh: <8ns
• Độ rộng xung: 50～1000ns (10ns bước)
• Tần số xung lặp lại: 100～1000Hz mỗi kênh (1Hz step)
• Cách phát hiện: phần cứng
• Tần số lấy mẫu: 100MHz/200MHz
• Bộ khuếch đại băng thông (-6dB): 0.5~5MHz,2~10MHz,4~15MHz,0.5~30MHz
• Chế độ hiển thị dạng sóng: Sóng RF, chỉnh lưu toàn sóng, nửa sóng mức dương, nửa sóng mức ấm, phổ FFT
• Giải tốc độ: 300～20000m/s
• Giải vọng lại: 5.12～10000μs
• Thời gian trễ Time Base : 0～1000μs
• Kiểu kích: thời gian (với 5ms bước) hoặc vị trí  mã hóa (với 0.25mm bước)
• Nhiễu đầu vào tương đương: 40×10-9V/√Hz
• Độ chính xác suy hao: < ±1dB/20dB
• Chế độ hình ảnh: A-scan, B-scan hoặc TOFD
• Recording Method: The original data completely recorded, sampling depth of 4096 points
• Scanning Length: 0.01~2 m adjustable one time, more than 1500 m continuously
• Chế độ làm việc: 1 kênh/ nhiều kênh Pulse-Echo; 1 kênh/ nhiều kênh TOFD ;  chế độ hỗn hợp Pulse-Echo và TOFD
• Phân tích dữ liệu Online: Multi-Channel A-scan waveform replay ; Multi-channel data global image browse; Channel selection and details zoom observation; Defect length, depth, and the height of  multi-channel parameters quantitative analysis
• Phân tích dữ liệu Online: Multi-channel A-scan waveform replay; Multi-channel data global image browse; Channel selection and details zoom observation; Defect length, depth, and the height of Multi-channel parameters quantitative analysis; synthetic aperture focusing technique(SAFT)
• Bộ nhớ: 1GB (upgradable)
• Flash (CF card): 4GB(upgradable)
• Giao tiếp: LAN,VGA,USB2.0
• Màn hình hiển thị:  6.5 "  độ phân giải: 1024 × 768 pixel TFT LCD cảm ứng
• Đầu vào: màn hình cảm ứng, phím ấn phía trước,  nút vặn nhiều chức năng
• Tương thích thiết bị ngoại vi: bàn phím USB, chuột, máy in, màn hình, máy chiếu
• Nguồn: pin 14.4V lithium, 6.6AH,  làm việc > 4 hours,  19V adapter
• Kích thước: 277(L)×183(W)×72(H)mm(Including the battery)
• Trọng lượng: 2.41kg(bao gồm pin)

Package Includes
