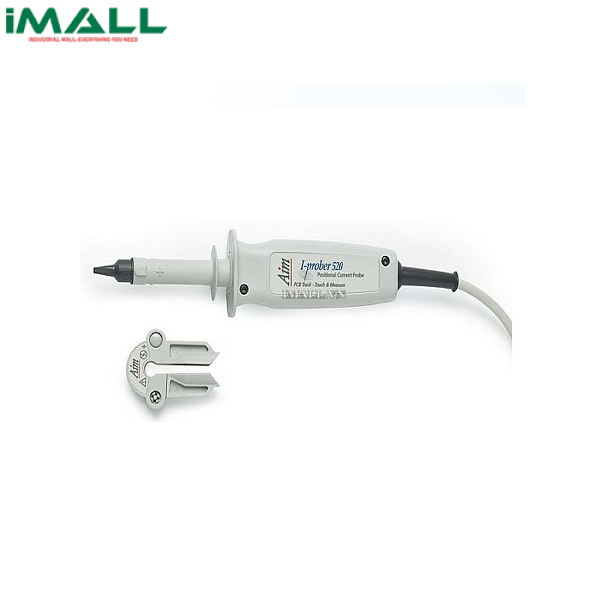

Đầu dò vị trí dòng điện TTI I-prober 520

Technical Specifications

• ĐẶC TÍNH CHUNG:
• Tín hiệu đầu ra:
• Đầu ra tối đa: ± 10V .
• Đầu vào dao động: Thích hợp trở kháng đầu vào 1MW song song <30pF.
• Vị trí dò: Điều khiển bù DC dải rộng trong hộp điều khiển.
• An toàn:
• Điện áp mạch tối đa: 300V Cat II (mạch dòng AC). 600V (mạch thứ cấp không phân loại).
• Nhiệt độ Tip tối đa: Nhiệt độ tối đa 150ºC
• Sự tương thích: Tuân theo EN61010-1 & EN61010-031
• Kiểm soát băng thông:
• Chuyển đổi vị trí: Full; 500kHz; 2Hz
• Băng thông danh định: DC to 5MHz; DC to 500kHz; DC to 2Hz
• Thời gian: <70ns; 700ns; 175ms
• Quang sai: <±5%; <±1%; <±1%.
• Độ nhiễu (Thường)*: 6mA rms; 3mA rms; 1.5mA rms
• Hiệu suất HF (chuyển đổi băng thông full):
• Delay truyền 60ns thường (to 10%).
• Băng thông: DC to 5MHz (tín hiệu nhỏ)
• Tốc độ quay: 15A/µs (tương đương).
• Chỉ báo quá tải:
• Ngưỡng chỉ báo: Đèn LED chỉ báo trong hộp điều khiển sáng nếu điện áp đầu ra vượt quá ± 10V hoặc
• nếu từ trường lớn làm cho hệ thống bão hòa.
• Nguồn điện:
• Nguồn: 5.2V tại mức tối đa 5 watt từ bộ chuyển đổi dòng AC (được cung cấp).
• Đặc điểm cơ:
• Chiều dài cáp: 2m từ đầu dò đến đầu ra BNC
• EMC: Tương thích tuân theo EN61326
• ĐO TỪ TRƯỜNG:
• Hệ số đo: 250µT (or 200A/m) / Volt.
• Độ chính xác và tuyến tính: ± 3%
• Từ trường tối đa: ± 2 · 5mT (2000A / m).
• ĐO DÒNG ĐIỆN SỬ DỤNG CUỘN HÌNH XUYẾN:
• Hệ số đo: 1 Amp / Volt.
• Độ chính xác và tuyến tính: ± 5%
• Dải đo dòng điện: ± 10mA đến ± 10A (DC + đỉnh)
• Đường kính dây tối đa: 3.5 mm (không ngắt) hoặc 6 mm (cuối mạch)
• ĐO DÒNG ĐIỆN THEO PCB :
• Hệ số đo: Có thể điều chỉnh thành 1 Ampe / Volt cho độ rộng rãnh 0·2mm đến 3.5mm (0·007” đến 0·14”)
•   và 2 Ampe / volt cho chiều rộng rãnh từ 3 mm đến 6.5mm (0·125” đến 0·25”) sử dụng Bộ hiệu chuẩn và đồ thị bù.
• Khoảng cách cảm biến: Khoảng cách 0.7mm từ cảm biến đến rãnh PCB được thiết lập theo thiết kế đầu dò.
• Bộ hiệu chuẩn: Bộ hiệu chuẩn tích hợp trong hộp điều khiển cung cấp dòng hiệu chuẩn AC hoặc DC thông qua rãnh 0.5mm.
