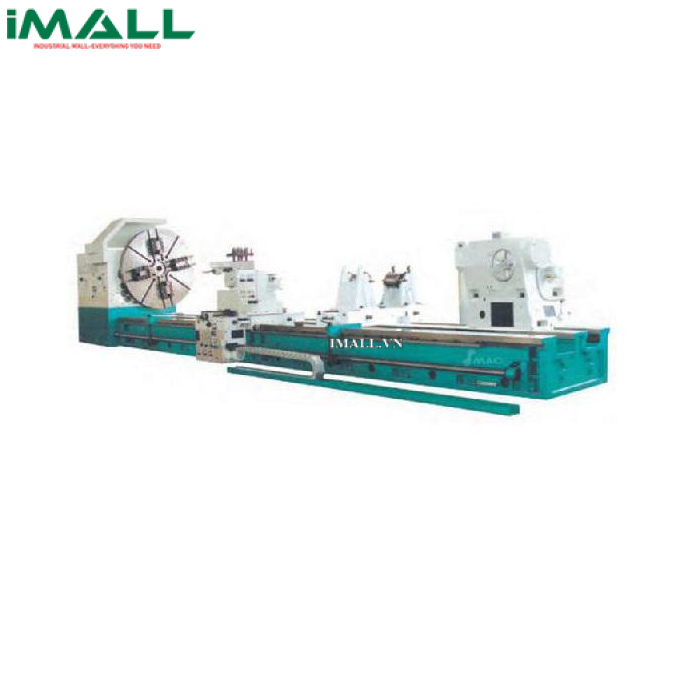

Máy tiện công suất lớn SMAC CWZ61180

Technical Specifications

• Khả năng
• Đường kính gia công trên băng máy: 1800mm
• Đường kính gia công tối đa trên bàn dao ngang: 1450mm
• Khoảng cách tâm: 3m, 4m, 5m, 6m, 8m, 10m, 12m, 16mm
• Trọng lượng phôi gia công tối đa: 32T
• Chiều rộng băng máy: 1600mm
• Bệ đỡ trục quay
• Lỗ trục chính: 85mm
• Côn trục chính: F120mm 1:7
• Tốc độ quay trục chính: 0.86-160 v/ph
• Hộp bánh răng tiện ren & ăn dao
• Dải cắt ren hệ mét (pitch): 2-40mm
• Dải cắt ren hệ inch (inch): 1-14
• Dải tiện ren bánh vít (module): 1.5-20mm
• Dải ăn dao dọc: 0.125-4.8mm
• Dải ăn dao ngang: 0.063-2.4mm
• Ăn dao nhanh: Dọc / Ngang: 3000mm/ph, 1500mm/ph
• Giá dao
• Tiết diện dao: 70x70mm
• Hộp chạy dao
• Hành trình bàn dao ngang: 725mm
• Hành trình bàn dao giữa: 600mm
• Ụ động
• Đường kính ống lót: 300mm
• Ống côn trung gian: F100 1:7
• Hành trình ống lót: 300mm
• Luy nét cố định
• Luy nét cố định loại đóng: F400-750mm
• Luy nét cố định loại mở: F650-1200mm
• Động cơ
• Động cơ chính: 80kw
• Động cơ ăn dao nhanh: 1.5kw
• Động cơ ụ sau: 1.5kw
• Khối lượng tịnh(kg) / Kích thước (LxWxH) / Chống tâm:
  •  3000mm / 37500kg / 8577x2480x2280mm
  •  4000mm / 39000kg / 9577x2480x2280mm
  •  5000mm / 40500kg / 10577x2480x2280mm
  •  6000mm / 40500kg / 10577x2480x2280mm
  •  8000mm / 40500kg / 10577x2480x2280mm
  •  10000mm / 42000kg / 11577x2480x2280mm
  •  45000kg / 13577x2480x2280mm
  •  48000kg / 15577x2480x2280mm
  •  12000mm / 52000kg / 17577x2480x2280mm
  •  16000mm / 58000kg / 21577x2480x2280mm
