Technical Specifications

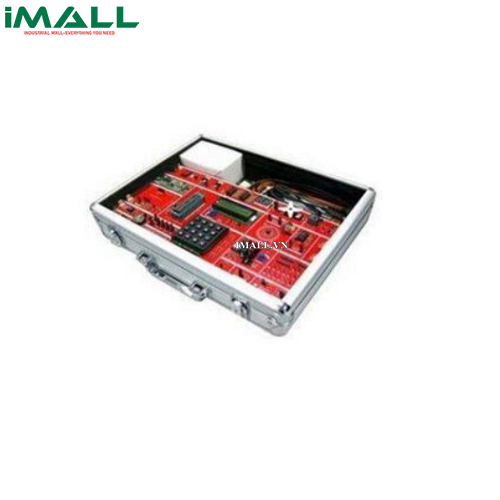

• Bộ thực hành trong vỏ kim loại
• Adaptor nguồn đầu ra 12VDC, 2A
• Một công tắc nguồn để điều khiển bộ nguồn thực hành
• Các thiết bị trên bảng mạch không cần nguồn điện
• Một đèn LED chỉ báo nguồn
• Một cầu chì 3A có thể thiết lập lại bảo vệ ngắn mạch
• PIC16F877A
• Hỗ trợ PIC16F877A, PIC16F874A, PIC16F917, PIC18F4580, PIC18F4520, PIC18F4550 (USB)
•  PIC được lắp trên ổ ZIF (Không chèn lực), để dễ dàng thay đổi vi điều khiển PIC
• Tần số dao động tinh thể 20 MHz, tuy nhiên có thể thay đổi thành tinh thể 4 MHz, 8 MHz, 10 MHz, 12 MHz và 16 MHz
• Hai màn hình 7 đoạn
• 2 LCD × 16 ký tự
• Bàn phím 4 × 4
• Một nút Reset Tactile và 3 nút ấn có thể lập trình người dùng
• Tất cả các chân đầu ra được kết nối với đèn LED làm chỉ báo
• Một còi có thể lập trình làm chỉ báo âm thanh
• Một động cơ DC 5V, Dòng điện định mức: 40mA, Tốc độ định mức: 80 RPM
• Động cơ DC tích hợp với bộ mã hóa quay để cung cấp hồi tiếp xoay
• Động cơ một bước, đơn cực, 1,8 độ mỗi bước
• Một RC servo, 4,8 - 6,0V, Tốc độ định mức: 0,13 giây / 60 độ
• Một đầu ra rơle 12V, 1A
• Một tinh thể 32.768KHz cho Đồng hồ thời gian thực (RTC) sử dụng Ngắt
• Một IC đồng hồ thời gian thực bên ngoài (DS1307) có pin dự phòng để phát triển giao thức I2C
• Một EEPROM bên ngoài với giao diện SPI (25AA020A)
• Một đầu nối UART sẵn sàng cung cấp kết nối trực tiếp với máy tính / máy tính xách tay với UC00A (tùy chọn) để liên lạc qua cổng COM
• Đầu vào ADC (Analog to Digital Converter) với 3 nguồn: Chiết áp, cảm biến nhiệt độ LM35 hoặc cảm biến analog ngoài (Cảm biến khoảng cách hồng ngoại, máy đo khoảng cách siêu âm, cảm biến khí, v.v.)
• Một cổng đầu vào kỹ thuật số bên ngoài cho cảm biến kỹ thuật số như cảm biến quang điện, cảm biến sốc, cảm biến Pir, v.v.
• Điện áp có thể lựa chọn giữa 5V và 12V cho đầu vào kỹ thuật số bên ngoài
•  Một đầu nối loại B để phát triển USB (với PIC18F4550 tùy chọn)
• Một đầu nối để kết nối với Bộ khởi động bộ điều khiển Cytron SKPS PS2, Bộ khởi động Bluetooth SKKCA và Bộ khởi động SKXBEE XBEE
• Được tích hợp với UIC00B – mạch nạp USB ICSP, tương thích MPLAB IDE, không cần thêm phần mềm nào để tải xuống chương trình mới, xóa, xác minh và đọc
• Tất cả các bộ phận và đầu nối trên tàu đều được có nhãn in lụa
• Tất cả các IO được kết nối với chân xoay để tiếp tục mở rộng và thử nghiệm
• Cung cấp một bảng mạch (bảng mẫu ít hàn hơn) cho mục đích thử nghiệm
• CD chứa trình cài đặt MPLAB IDE và C Compiler (chế độ Lite)
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh
• Trả lời mẫu
• Hướng dẫn giảng dạy

Package Includes
