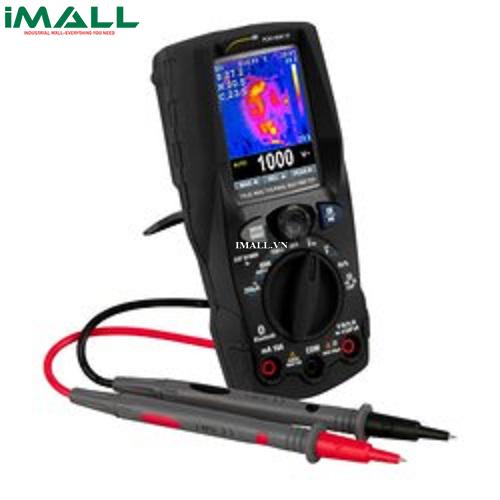

Đồng hồ vạn năng PCE HDM 20-ICA

Technical Specifications

• Đo nhiệt độ bằng camera ảnh nhiệt:
• Tốc độ lấy mẫu: 3 lần mỗi giây
• Trường ảnh (FOV): 21° x 21°C / 0.5 m / 1 ft 7.6"
• Trường nhìn tức thời (IFOV): 4.53 mrad
• Độ phân giải camera hồng ngoại : 80 x 80 Pixel
• Độ nhạy nhiệt / NETD: <0.1°C (0.18°F) tại 30°C (86°F) / 100 mK
• Tốc độ khung hình: 50 Hz
• Tiêu cự: 7.5 mm
• Loại cảm biến: nhiệt bức xạ kế không làm mát
• Dải phổ: 8 ... 14 µm
• Dải đo nhiệt: -20 ... 260°C / -4 ... 500°F
• Độ chính xác dải đo: ± 3°C / 5.4°F hoặc 3% giá trị đo, tại nhiệt độ xung quanh 10 ... 35°C /  50 ... 95°F và > 0°C / 32°F nhiệt độ đối tượng đo
• - Thông số chung:
• Hiển thị: Màn hình màu TFT, trạng thái 6000 điểm
• Chuyển đổi: TRMS
• Tiêu chuẩn tham khảo: IEC/EN61010-1, IEC/EN61326-1
• Cách ly: kép
• Mức độ ô nhiễm: 2
• Quá tải: CAT IV 600 V, CAT III 1000 V
• Loại pin: Pin Li-Ion 1 x 7.4V, 2300-mAh
• Bộ sạc nguồn: 100 / 240V AC, 50/60 Hz, 10V DC, 1 A
• Chỉ báo mức pin: Có
• Tự động tắt: Sau 15, 30 hoặc 60 phút không hoạt động (không thể kích hoạt)
• Cầu chì: F10A/1000V, 10 x 38 mm (Đầu vào 10 A); F800mA/1000V, 6 x 32 mm (Đầu vào mA, µA)
• Nhiệt độ kiểm thử: 18 ... 28°C / 64 ... 82°F
• Điều kiện hoạt động: 5 ... 40°C / 41 ... 104°F, <80% r.H.
• Điều kiện bảo quản: -20 ... 60°C / -4 ... 140°F, <80% r.H.
• Chiều cao hoạt động tối đa: 2000 m / 2187 yd
• Kích thước: 175 x 85 x 55 mm / 6.9 x 3.3 x 2.1 in
• Trọng lượng: 540 g / 1 lb 3oz
• - Điện áp một chiều DC:
• Dải đo; Độ phân giải; Đo lường độ chính xác; Trở kháng đầu vào; Bảo vệ quá tải
• 600 mV; 0.1 mV; ± (0.2% giá trị đo + 5 Dgt); >10 MΩ; 1000V DC / ACrms
• 6V; 0.001V; ± (0.2% giá trị đo + 5 Dgt); >10 MΩ; 1000V DC / ACrms
• 60V; 0.01V; ± (0.2% giá trị đo + 5 Dgt); >10 MΩ; 1000V DC / ACrms
• 600V; 0.1V; ± (0.2% giá trị đo + 5 Dgt); >10 MΩ; 1000V DC / ACrms
• 1000V; 1V; ± (0.2% giá trị đo + 5 Dgt); >10 MΩ; 1000V DC / ACrms
• - Điện áp xoay chiều AC (TRMS):
• Dải đo; Độ phân giải; Đo lường độ chính xác (50 ... 60 Hz); Độ chính xác đo (61 Hz ... 1 kHz); Bảo vệ quá tải
• 6V; 0.001V; ± (0.8% giá trị đo +5 Dgt)±; (2.4% giá trị đo +5 Dgt); 1000V DC / ACrms
• 60V; 0.01V; ± (0.8% giá trị đo +5 Dgt); ± (2.4% giá trị đo +5 Dgt); 1000V DC / ACrms
• 600V; 0.1V; ± (0.8% giá trị đo +5 Dgt); ± (2.4% giá trị đo +5 Dgt); 1000V DC / ACrms
• 1000V; 1V; ± (0.8% giá trị đo +5 Dgt); ± (2.4% giá trị đo +5 Dgt); 1000V DC / ACrms
• - Điện áp xoay chiều AC và một chiều DC (TRMS):
• Dải đo; Độ phân giải; Độ chính xác đo; Trở kháng đầu vào; Bảo vệ quá tải
• 6V; 0.001V; ± (2.4% giá trị đo +20 Dgt); >10 MΩ; 1000V DC / ACrms
• 60V; 0.01V; ± (2.4% giá trị đo +20 Dgt); >10 MΩ; 1000V DC / ACrms
• 600V; 0.1V; ± (2.4% giá trị đo +20 Dgt); >10 MΩ; 1000V DC / ACrms
• 1000V; 1V; ± (2.4% giá trị đo +20 Dgt); >10 MΩ; 1000V DC / ACrms
• - Dòng chính:
• Dải đo; Độ phân giải; Độ chính xác đo; Bảo vệ quá tải
• 600 µA; 0.1µA; ± (0.9% giá trị đo +5 Dgt); Bảo vệ 800-mA / 1000 V
• 6000 µA; 1 µA; ± (0.9% giá trị đo +5 Dgt); Bảo vệ 800-mA / 1000V
• 60-mA; 0.01-mA; ± (0.9% giá trị đo +5 Dgt); Bảo vệ 800-mA / 1000V
• 600-mA; 0.1-mA; ± (0.9% giá trị đo +8 Dgt); Bảo vệ 800-mA / 1000V
• 10 A; 0.01 A; ± (1.5% giá trị đo +5 Dgt); Bảo vệ 10 A / 1000V
• - Dòng xoay chiều (TRMS):
• Dải đo; Độ phân giải; Độ chính xác đo; Bảo vệ quá tải
• 600 µA; 0.1 µA; ± (1.2% giá trị đo +5 Dgt); Bảo vệ 800-mA / 1000V
• 6000 µA; 1 µA; ± (1.2% giá trị đo +5 Dgt); Bảo vệ 800-mA / 1000V
• 60-mA; 0.01-mA; ± (1.2% giá trị đo +5 Dgt); Bảo vệ 800-mA / 1000V
• 600-mA; 0.1-mA; ± (1.2% giá trị đo +5 Dgt); Bảo vệ 800-mA / 1000V
• 10 A; 0.01 A; ± (1.5% giá trị đo +5 Dgt); Bảo vệ 10 A / 1000V
• - Dòng cuốn:
• Dải đo; Độ phân giải; Độ chính xác đo (50 ... 60 Hz); Độ chính xác đo (61 Hz ... 1 kHz); Bảo vệ quá tải
• 30 A; 0.01 A; ± (0.8% giá trị đo +5 Dgt); ± (2.4% giá trị đo +5 Dgt); 1000V DC / ACrms
• 300 A; 0.1 A; ± (0.8% giá trị đo +5 Dgt); ± (2.4% giá trị đo +5 Dgt); 1000V DC / ACrms
• 3000 A; 1 A; ± (0.8% giá trị đo +5 Dgt); ± (2.4% giá trị đo +5 Dgt); 1000V DC / ACrms
• - Kiểm thử điốt:
• Dòng kiểm thử: <1.5-mA
• Điện áp tối đa mạch hở: 3.3V DC
• - Kiểm thử trở kháng và tính liên tục:
• Dải đo; Độ phân giải; Độ chính xác đo; Cảnh báo âm thanh; Bảo vệ quá tải
• 600 Ω; 0.1Ω; ± (0.5% giá trị đo +10 Dgt); >50 Ω; 1000V DC / ACrms
• 6 Ω; 0.001 kΩ; ± (0.5% giá trị đo +5 Dgt); >50 Ω; 1000V DC / ACrms
• 60 kΩ; 0.01 kΩ; ± (0.5% giá trị đo +5 Dgt); >50 Ω; 1000V DC / ACrms
• 600 kΩ; 0.1 kΩ; ± (0.5% giá trị đo +5 Dgt); >50 Ω; 1000V DC / ACrms
• 6 MΩ; 0.001 MΩ; ± (0.5% giá trị đo +5 Dgt); >50 Ω; 1000V DC / ACrms
• 60 MΩ; 0.01 MΩ; ± (2.5% giá trị đo +10 Dgt); >50 Ω; 1000V DC / ACrms
• - Tần số:
• Dải đo; Độ phân giải; Độ chính xác đo; Bảo vệ quá tải
• 40 Hz ... 10 kHz; 0.01 Hz ... 0.001 kHz ± (0.5% giá trị đo); 1000V DC / ACrms
• 60 Hz; 0.01 Hz; ± (0.09% giá trị đo +5 Dgt); 1000V DC / ACrms
• 600 Hz; 0.1 Hz; ± (0.09% giá trị đo +5 Dgt); 1000V DC / ACrms
• 6 kHz; 0.001kHz; ± (0.09% giá trị đo +5 Dgt); 1000V DC / ACrms
• 60 kHz; 0.01kHz; ± (0.09% giá trị đo +5 Dgt); 1000V DC / ACrms
• 600 kHz; 0.1 kHz; ± (0.09% giá trị đo +5 Dgt); 1000V DC / ACrms
• 6 MHz; 0.001 MHz; ± (0.09% giá trị đo +5 Dgt); 1000V DC / ACrms
• 10 MHz; 0.01 MHz; ± (0.09% giá trị đo +5 Dgt); 1000V DC / ACrms
• - Chu kỳ hoạt động:
• Dải đo; Độ phân giải; Độ chính xác đo
• 5 ... 95%; 0.1%; ± (1.2% giá trị đo +2 Dgt)
• - Điện dung: Dải đo; Độ phân giải; Độ chính xác đo; Bảo vệ quá tải
• 60 nF; 0.01 nF; ± (1.5% giá trị đo +20 Dgt); 1000V DC / ACrms
• 600 nF; 0.1 nF; ± (1.2% giá trị đo +8 Dgt); 1000V DC / ACrms
• 6 µF; 0.001 µF; ± (1.5% giá trị đo +8 Dgt); 1000V DC / ACrms
• 60 µF; 0.01 µF; ± (1.2% giá trị đo +8 Dgt); 1000V DC / ACrms
• 600 µF; 0.1 µF; ± (1.5% giá trị đo +8 Dgt); 1000V DC / ACrms
• 6000 µF; 1 µF; ± (2.5% giá trị đo +20 Dgt); 1000V DC / ACrms
• - Nhiệt độ (Cảm biến nhiệt loại K):
• Dải đo; Độ phân giải; Độ chính xác đo; Bảo vệ quá tải
• -40 ... 600°C / -40 ... 1112°F; 0.1°C / 0.18°F; ± (1.5% giá trị đo 3°C / 5.4°F); 1000V DC / ACrms
• 600 ... 1000°C / 1112°F ... 1832°F; 1°C / 1.8°F; ± (1.5% giá trị đo 3°C / 5.4°F); 1000V DC / ACrms
