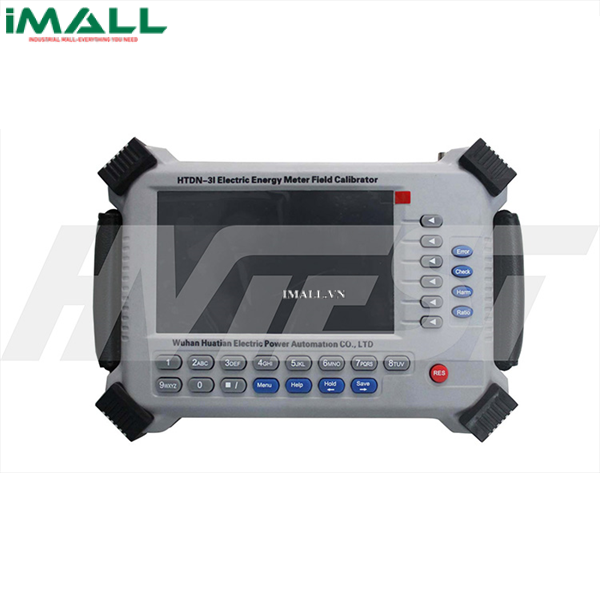

Máy hiệu chuẩn đồng hồ đo điện Wuhan HTDN-3I

Technical Specifications

• Độ chính xác điện áp, dòng điện, công suất thuần and năng lượng điện thuần(máy biến áp có sẵn): 0.05.
• Độ chính xác công suất kháng và điện năng kháng: 0.1.
• Điệp áp đầu vào: 30V～560V, 60V, 120V, 240V, 480V hộp số, sang số tự động.
• Dòng điện đầu vào:
  •   Máy biến áp có sẵn: 0.02～6A, sang số tự động.
  •   Kẹp đo: 5A, 10A, 20A, 100A, 200A, 500A, 1000A và 2000A tùy chọn.
  •   Flexible coil (lokovski coil): 5000A, 10000A.
• Sai số cơ bản
• Dòng điện tải/ Hệ số công suất/ biên độ sai số (%)
  • 0.05Ib/ 1.0/ ±0.1
  • 0.01Ib~Imax/ 1.0/ ±0.05
  • 0.1Ib/ 0.5（L）;0.8（C）/ ±0.15
  • 0.2Ib/ 0.5（L）;0.8（C）/ ±0.075
  • 0.5Ib~ Imax/ 0.5（L）;0.8（C）/ ±0.05
• Dải đo pha: 0.000°～360°（or 0.000°～±180°）, Độ phân giải: 0.001°; Độ chính xác: ±0.05°（Đầu vào dòng điện>10%Ib）
• Đo tần số: Độ phân giải: 0.001Hz; Độ chính xác: ±0.01Hz.
• Xung điện đầu vào: TTL level, tối đa. Tần số ≤2MHz.
• Xung điện đầu ra: Dải định mức f=60 KHz như hằng số tự động. Có thể cài đặt khoảng 1～250000 as hand constant.
• Hệ số nhiệt độ: 5ppm.
• Trở kháng đầu vào điện áp thấp: >750KΩ;
• Trở kháng đầu vào dòng điện: <0.05Ω;
• Tần số tín hiệu đầu vào: 45～65Hz;
• Độ chính xác giảm thế thứ cấp PT(90%～110%Un): Sai góc: 0.2´; Sai tỷ số: 0.02%;
• Độ chính xác đo tải thứ cấp PT, CT: 1.0 Dải đo: Độ dẫn: 1.0～99.99（ms）; Trở kháng: 0.1～8（Ω）;
• Độ chính xác đo đồng hồ: ±0.5ppm; 0.05s/d;
• Nguồn điện: Tần số: 50Hz, Dải: 45～450V;
• Công suất tiêu thụ: ≤11VA;
• Điều kiện làm việc, Nhiệt độ:-10℃～40℃, Độ ẩm: 30～80%RH
