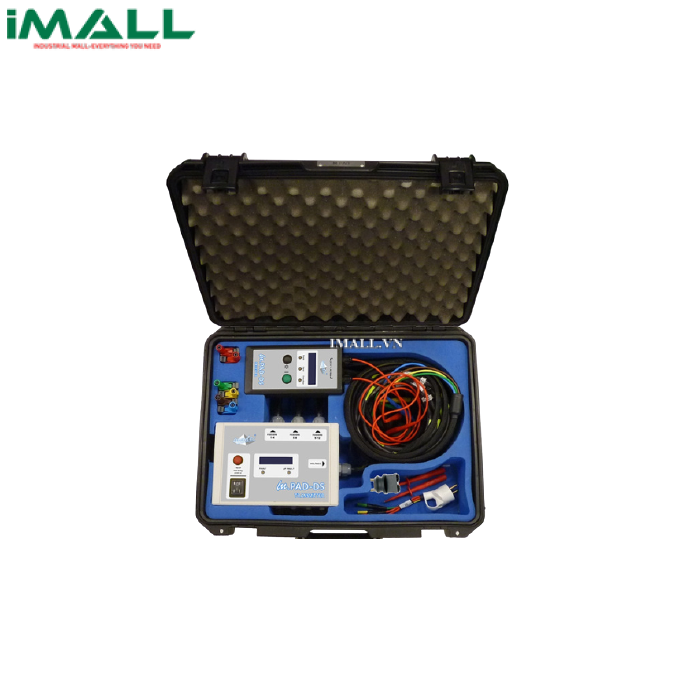

Bộ xác định pha & nguồn MADE m.PAD-DS

Technical Specifications

• CHỨC NĂNG
• m.PAD là chỉ báo pha và nguồn cấp cho biết khách hàng được kết nối với pha nào và trên nguồn nào trên mạng hạ áp trực tiếp, ở hạ lưu của trạm biến áp. Đây là một hệ thống mạnh mẽ, đáng tin cậy và thân thiện với người dùng.
• SỬ DỤNG NGUYÊN TẮC
• m-PAD bao gồm một máy phát và một máy thu. Máy phát được kết nối tại trạm biến áp :
  •  Ở phía hạ áp về ba pha và trung tính.
  •  Sử dụng cảm biến dòng trên mỗi bộ nguồn
• Máy thu sau đó có thể được kết nối giữa pha và trung tính (Y) hoặc pha và pha (D) ở bất kỳ đâu trên mạng để chỉ ra pha và bộ cấp nguồn của khách hàng.
• ĐẶC ĐIỂM KỸ THUẬT
• Bộ phát
  •  Hình sao hoặc tam giác
  •  230/400 VAC (pha này sang pha)
  •   115/230 VAC (pha sang trung tính)
  •  50 Hz hoặc 60 Hz
  •  240 x 160 x 120 mm
  •  IP 54
  •  -15 ° C / + 55 ° C
• Bộ thu
  •  100 - 250 VAC + pin 9 V để hiển thị
  •  50 Hz hoặc 60 Hz
  •  195 x 100 x 60 mm
  •  IP 64
  •  -15 ° C / + 55 ° C
• Chung
  •  9,85 kg
  •  Dây điện áp Cat IV, bao gồm cầu chì HPC 50 kA 1,6 A / 1000 V
