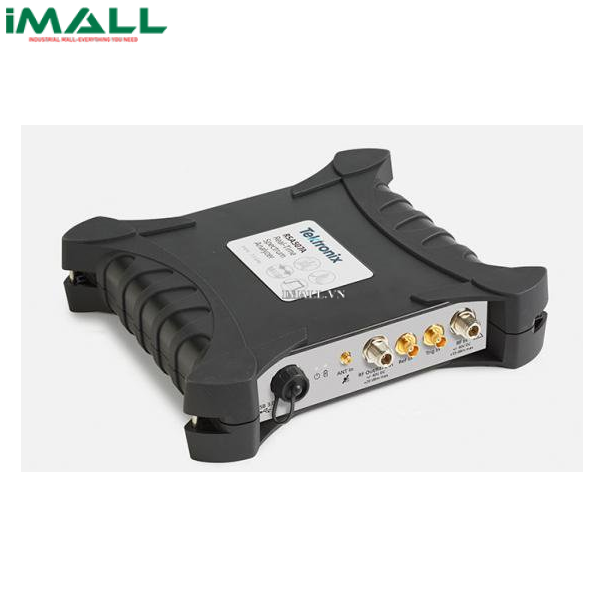

Máy phân tích phổ TEKTRONIX RSA507A (9 kHz~7.5 GHz)

Technical Specifications

• Dải tần: 9 kHz to 7.5 GHz
• Độ chính xác: ±1 x 10^-6
• Đầu vào sóng RF:
•  Trở kháng: 50 Ω
•  RF VSWR (RF Attn = 20 dB),
•  typical  < 1.2 (10 MHz to 3 GHz)
• < 1.5 (>3 GHz to 7.5 GHz)
•  RF VSWR preamp ON, typical < 1.5 (10 MHz to 6 GHz, RF ATT=10 dB, preamp on)
• < 1.7 (> 6 GHz to 7.5 GHz, RF ATT=10 dB, preamp on)
•  Mức điện áp DC: ±40 V (RF input)
•  Mức công suất:
  • +33 dBm (RF input, 10 MHz to 7.5 GHz, RF Attn ≥ 20 dB)
  • +13 dBm (RF input, 9 kHz to 10 MHz)
  • +20 dBm (RF input, RF Attn < 20 dB)
• Độ chính xác biên độ: 9 kHz ≤ 3.0 GHz ±0.8 dB
• Trigger: Dải điện áp: TTL, 0.0 V ~ 5.0 V
• Nhiễu gợn: (TOI)
  •  +12 dBm at 2.130 GHz
  •  +10 dBm (9 kHz to 25 MHz)
  •  +15 dBm (25 MHz to 3 GHz)
• Nhiễu pha:
  •  10 kHz -94 dBc/Hz (1GHz)
  •  100 kHz -94 dBc/Hz (1GHz)
  •  1 MHz -116 dBc/Hz  (1GHz)
• Điều chế: BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 256QAM, PI/2DBPSK,
• DQPSK, PI/4DQPSK, D8PSK, D16PSK, SBPSK, OQPSK,
• SOQPSK, MSK, GFSK, CPM, 2FSK, 4FSK, 8FSK, 16FSK, C4FM
• Giao tiếp: USB
• Nguồn Pin: 14.4V, 6140 mAh, Li-Ion,
• AC Adapter Output 18 V ± 5%, 5 A (90 W max)
