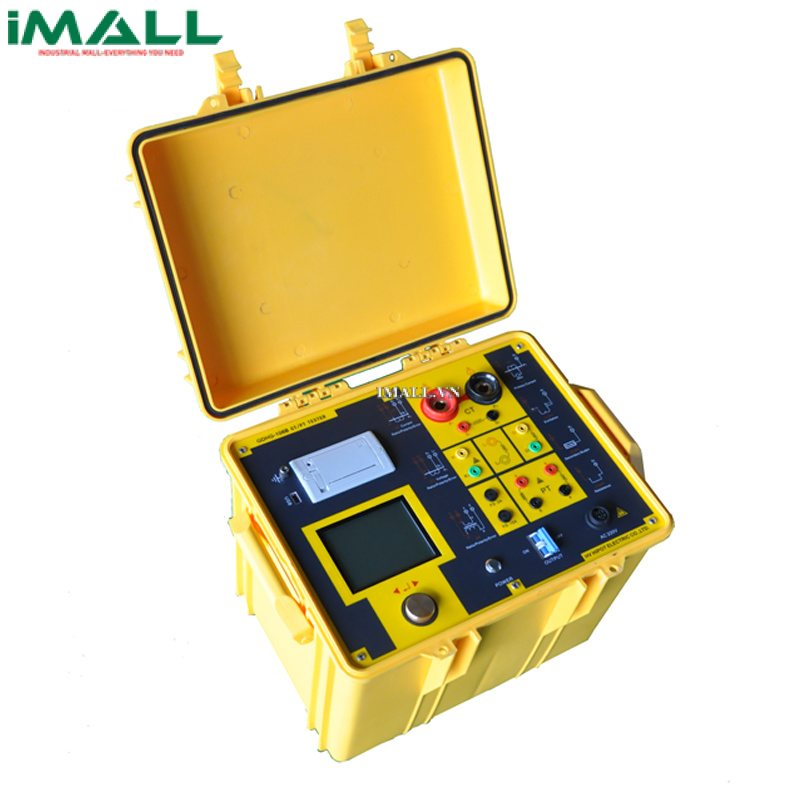

Máy phân tích CT/PT HV HIPOT GDHG-106B

Technical Specifications

• Dùng để thí nghiệm biến dòng đo lường CT và biến áp đo lường PT
• Đo CT
  • Đo đăc tính đường cong dòng điện- điện áp  (excitation characteristic)
  • Tự động tính toán giá trị tại điểm uốn
  • Tự động hiển thị  5% và 10% đường cong sai số
  • Đo tỷ số
  • Đo lường tỷ số sai số
  • Đo pha ( angular difference )
  • Xác định cực
  • Thử đòng tim kích
  • Thử điện áp chiu đựng AC
  • Đo điện trở cuận thứ cấp
  • Đo công suất thứ cấp
  • Khử từ của lõi sắt
• PT
  • Đo đăc tính đường cong dòng điện- điện áp (excitation characteristic)
  • Tự động tính toán giá trị tại điểm uốn
  • Đo tỷ số
  • Xác định cực
  • Đo lường tỷ số sai số
  • Đo pha (angular difference)
  • Thử điện áp chiu đựng AC
  • Đo điện trở cuận thứ cấp
  • Đo công suất thứ cấp
  • Khử từ của lõi sắt
• Nguồn cung cấp: AC220V±10%, 50Hz
• Diện áp ra: 0 - 250 0 Vrms, 5Arms （ 20 A peak ）
• Dòng điện  ra: 0-1000A
• Sai số của nguồn kích thích:  ≤0.5% (0.2%*the reading+0.3%*range)
• Đo điện trở cuận dây: 0 ～ 30 0Ω / ≤0.5%
• Đo công suất thứ cấp: 0-10.00VA / ≤0.5%
• Độ chính xác của góc: 4 min
• Độ chính xác đo sai số tỷ số: 0.05%
• Đo tỷ số CT:  25000A/5A ( 5000A/1A ) ≥ 5A/5A/ ≤0.5%
• Đo tỷ số PT: ≤ 500KV / ≤0.5%
• Tích hợp máy in
• Bộ nhớ: 3000 groups data.
