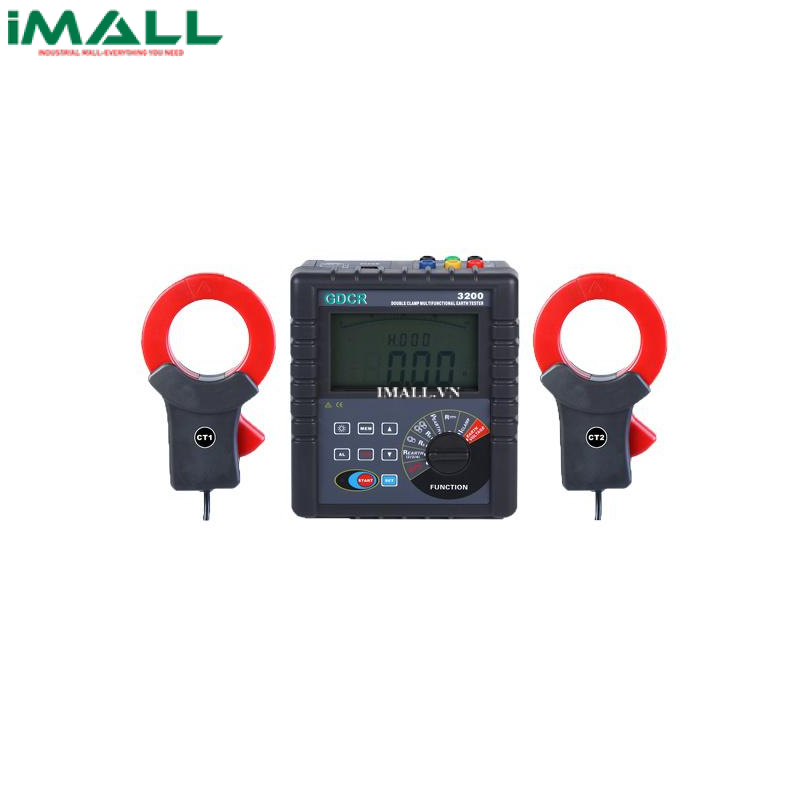

Máy đo điện trở đất kiểu kẹp HV HIPOT GDCR3200

Technical Specifications

• Chức năng: Đo điện trở đất, điện trở suất đất, điện trở DC, điện áp đất, dòng AC, dòng rò
• Nguồn: DC 9V (pin khô kiềm LR14 1.5V x 6, thời gian chờ liên tục 300 giờ)
• Đèn nền: có thể điều chỉnh đèn nền xanh, phù hợp để sử dụng ở những nơi tối
• Chế độ đo: Phương pháp đo chính xác bốn dây, ba dây, hai dây đơn giản, phương pháp lựa chọn, phương pháp kẹp đôi để đo điện trở nối đất
• Phương pháp đo:
  •   Phương pháp đo hai dây, ba dây, bốn dây: phương pháp thay đổi cực, đo dòng tối đa 20mA
  •   Phương pháp đo lựa chọn: phương pháp thay đổi cực, đo dòng tối đa 20mA
  •   Phương pháp kẹp đôi: đo độ tự cảm không tiếp xúc, kiểm tra dòng điện tối đa 1mA
  •   Điện trở suất đất: phương pháp bốn điện cực (phương pháp Wenner)
  •   Điện trở DC: phương pháp thay đổi cực
  •   Dòng điện xoay chiều: chỉnh lưu trung bình (kẹp)
  •   Điện áp mặt đất: chỉnh lưu trung bình (giữa các giao diện P(S)-ES)
• Kiểm tra dạng sóng điện áp: sóng hình sin
• Tần số kiểm tra: 128Hz / 111Hz / 105Hz / 94Hz (chọn tần số tự động)
• Kiểm tra dòng ngắn mạch: tối đa AC 20mA
• Điện áp thử nghiệm mạch hở: tối đa AC 40V
• Khoảng cách điện cực: 1m ~ 100m
• Chế độ hiển thị: Màn hình LCD siêu lớn 4 chữ số với đèn nền
• Chỉ báo đo: Trong khi đo, đèn flash LED, màn hình LCD đếm ngược
• Kích thước LCD: 128mm × 75mm; Trường hiển thị: 124mm × 67mm
• Kích thước: L × W × H: 215mm × 190mm × 95mm
• Kích thước kẹp dòng: L × W × H: 185mm × 115mm × 43mm
• Kiểm tra dây: Bốn dây: dây đỏ 20m, Đen 20m, Vàng 10m và Xanh lục 5m
• Dây thử đơn: 2 dây: dây Đỏ 1.6m và Xanh 1.6m
• Thanh nối đất phụ: 4 thanh: Φ10mm × 150mm
• Kẹp dòng điện: 2 chiếc: mỗi cái cho phích cắm màu xanh đen, phích cắm màu đỏ đen
• Đường kính Kẹp dòng điện: Φ68mm
• Tỷ lệ vòng Kẹp dòng điện: 1000: 1
• Chiều dài kẹp dòng điện: 2m
• Thời gian đo:
  •   Dòng điện xoay chiều: khoảng 2 lần/s
  •   Điện áp chạm đất: khoảng 2 lần/s
  •   Điện trở đất: khoảng 7 giây/lần
• Số lần đo: Hơn 5000 lần (Kiểm tra ngắn mạch, nghỉ 30 giây)
• Mạch điện: Đo điện áp nối đất: đo dưới AC 600V
• Giao diện RS232: Có giao diện RS232, phần mềm giám sát, dữ liệu lưu trữ có thể tải lên máy tính, lưu hoặc in.
• Dây kết nối: Một đoạn dây kết nối RS232, có chiều dài 1.5m
• Kiểm tra nối đất phụ: 0.00kΩ~30.00kΩ (100R+rC<50kΩ, 100R+rP<50kΩ)
• Tự động tắt: tự động tắt sau 15 phút
• Tiêu thụ năng lượng:
  •   Đèn nền: Tối đa 25mA (tiêu thụ năng lượng đèn nền)
  •   Chế độ chờ: Tối đa 25mA (Tắt đèn nền)
  •   Đo lường: Tối đa 150mA (Tắt đèn nền)
• Trọng lượng:
  •   Tổng trọng lượng: 8.05 kg (gồm phụ kiện)
  •   Máy đo: 1653g (bao gồm cả pin)
  •   Kẹp dòng: 1050g (x 2)
  •   Dây đo: 1560g (bao gồm cả dây đo đơn)
  •   Thanh nối đất phụ: 935g (x 4)
• Nhiệt độ & Độ ẩm hoạt động: -10 ℃ ~ 40 ℃ :; dưới 80% rh
• Nhiệt độ & độ ẩm bảo quản: -20 ℃ ~ 60 ℃; dưới 70% rh
• Bảo vệ quá tải: Đo điện trở đất: giữa mỗi giao diện của C(H)-E, P(S)-ES, AC 280V / 3 giây
• Điện trở cách điện: Trên 20MΩ (giữa mạch và vỏ là 500V)
• Điện áp chịu đựng: AC 3700V / rms (Giữa mạch và vỏ)
• Đặc tính điện từ: IEC61326 (EMC)
