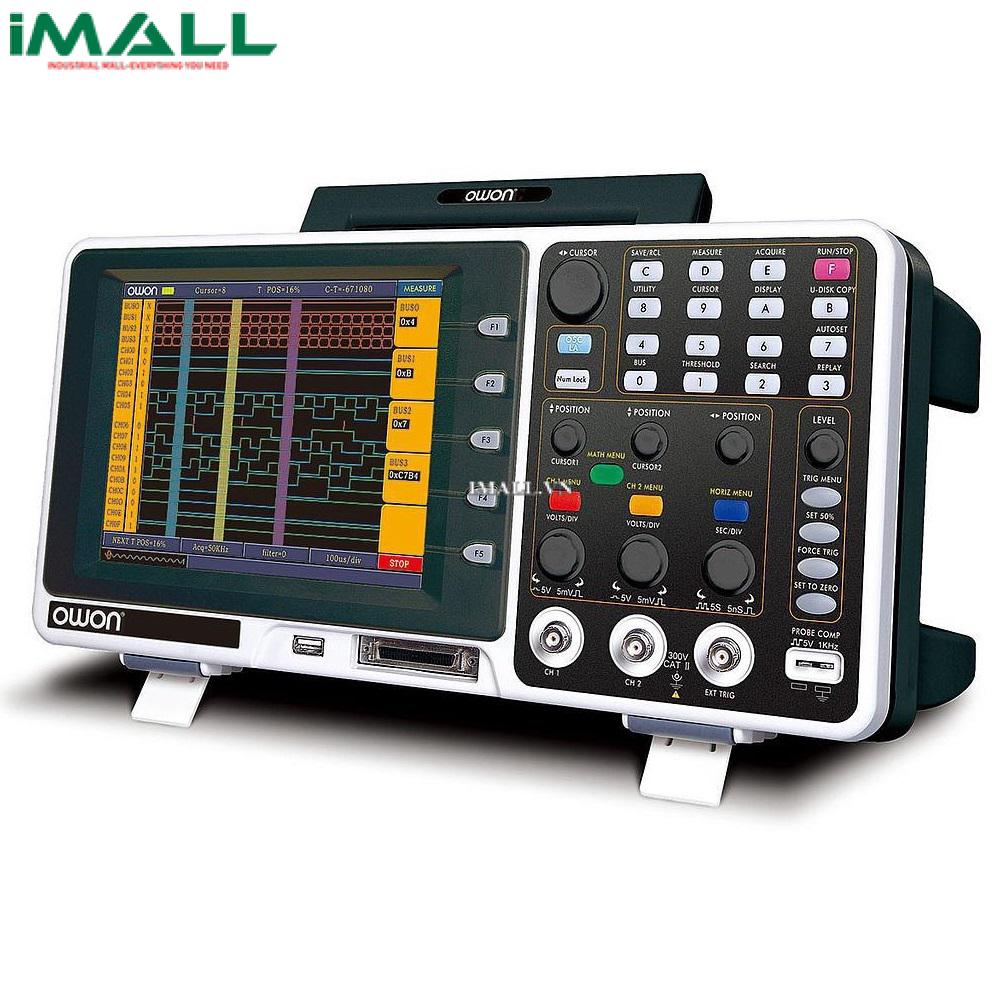

Máy hiện sóng số, phân tích logic Owon MSO5022S (25MHz, 2 kênh, 16 kênh logic)

Technical Specifications

• 1) Máy hiện sóng
  • Dải tần: 25Mhz
  • Số kênh: 2 kênh
  • Tốc độ lấy mẫu: 100MS/s
  • Màn hình: 7.8 inch color LCD
  • Độ phân giải (A/D): 8 bit
  • Điện áp vào max: 300V (DC + AC, PK - PK)
  • Chế độ Trigger: Edge, Video, Alternate, Pulse, Slope
  • Khả năng lưu trữ: max 6K points
  • Lưu dạng sóng: 4 dạng
  • Tự động đo: Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot,
  • Rise Time, Fall Time, Delay A→B↑, Delay  A→B↓, +Width, -Width, +Duty, -Duty
  • Waveform Math ＋, －, ×, ÷, FFT
  • Nguồn cung cấp: 100 - 240V AC, 50Hz / 60Hz, CATⅡ
  • Giao tiếp: USB1.1, and RS232
• 2) Máy phân tích logic
  • Tốc độ lấy mẫu: 20S/s - 200MS/s
  • Dải tần: 40MHz
  • Số kênh: 16
  • Khả năng lưu trữ: Max 4M mỗi kênh
  • Chế độ Trigger: Edge, Bus, State, Data Alignment, Data Width, Distributed Queue
  • Dải tín hiệu vào: ±30V
  • Lọc số: 0, 1, 2 optional
  • Ngưỡng điện áp: ±6V (4 settings)
  • Hệ thống dữ liệu: binary, decimal, hex
