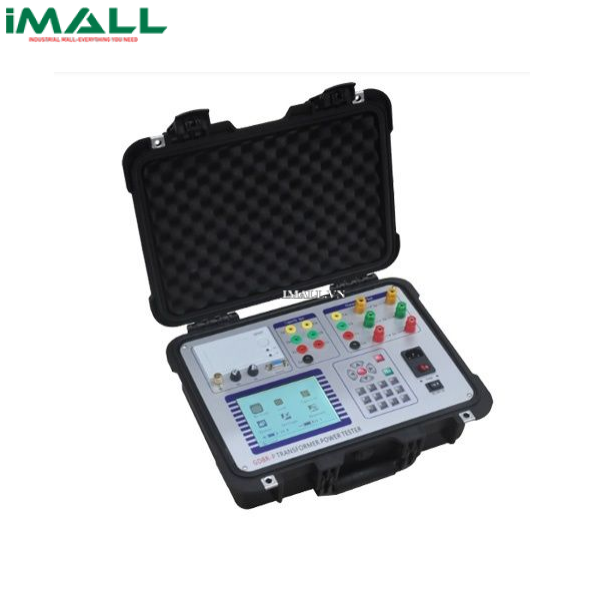

Máy phân tích công suất biến áp HV HIPOT GDBR-P

Technical Specifications

•  Mục kiểm tra
  •  RMS của điện áp ba pha: Uab, Ubc, Uca.
  •  Giá trị trung bình của điện áp xoay chiều ba pha: Uab, Ubc, Uca.
  •  RMS của dòng điện ba pha: Ia, Ib, Ic.
  •  Tỷ lệ tổn thất không tải và dòng không tải: Po, Io%.
  •  Tổn thất mang tri, tỷ lệ điện áp trở kháng, trở kháng ngắn mạch: Pt, ekt, Zt.
  •  Tổn thất mang tri, tỷ lệ điện áp trở kháng, trở kháng ngắn mạch ở bất kỳ nhiệt độ quy định nào.
  •  Công suất thực tế của máy biến áp và công suất đánh giá.
•  Điều kiện môi trường
  •  Nhiệt độ: -5°C-40°C;
  •  Độ ẩm tương đối: <95% (25°C);
  •  Độ cao: <2500m;
  •  Yếu tố bên ngoài: không có rung mạnh đặc biệt, không có trường điện từ đặc biệt;
  •  Nguồn điện bên ngoài: 220VAC±10%, 45Hz~55Hz;
•  Dải đo
  •  Điện dung:
    • Máy biến áp khô, ngâm dầu 10kV: 30kVA ~ 2500kVA;
    • Máy biến áp ngâm dầu 35kV: 50kVA ~ 31500kVA;
    • Máy biến áp loại khô 20kV: 50kVA ~ 2500kVA;
    • Máy biến áp loại khô 35kV: 50kVA 2000kVA;
  •  Điện áp: 0 ~ 450V (điện áp pha), 0 ~ 800V (điện áp dây), tự động chuyển đổi dải đo;
  •  Dòng điện: 0 ~ 100A, tự động chuyển đổi dải đ;
  •  Tần số: 45Hz 65Hz;
•  Đo chính xác
  •  Điện áp: 20~100V, ±0.2%FS; 100~450V, ±(0.2%+3 chữ số);
  •  Dòng điện: 0.5~10A, ±0.2%FS; 10~100A, ±(0.2%+3 chữ số);
  •  Công suất: ±0.5% (CosΦ>0.1), ±1.0% (0.02<CosΦ<0.1)
•  Cường độ cách điện
  •  Điện trở cách điện của các cực đầu vào dòng điện và điện áp vào vỏ là ≥100MΩ.
  •  Kiểm tra điện áp chịu đựng giữa cực đầu vào nguồn và vỏ là 2kV (RMS) trong 1 phút.
