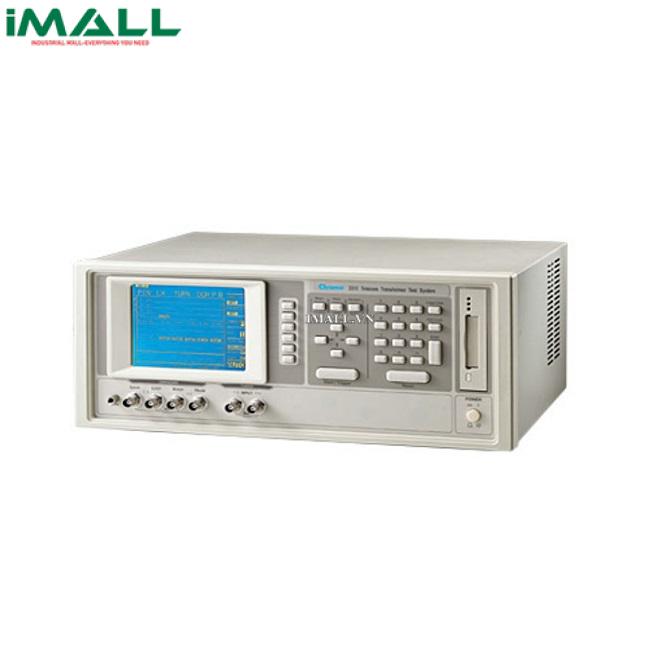

Máy kiểm tra thông số biến áp viễn thông Chroma 3312 (1Mhz, LCR)

Technical Specifications

• Thông số đo:
  • Biến áp : TR,Phase,L,Q,LK,BL, ACR,C,DCR, Pin Short, RLOS,ILOS,FR, LBAL
  • LCR : L, C, R, IZI, Y, DCR, Q, D, R, X, Ө
• Tần số :
  • 1kHz~1MHz, 0.01 Hz , ± (0.1% + 0.01Hz) (Turn)
  • 20Hz~1MkHz, 0.001 Hz , ± (0.1% + 0.01Hz) (Other)
• Điện áp kiểm tra :
  • 10mV~10V,±10% 10mV/bước (Turn, ILOS, Fr ,LBAL)
  • 10mV~2V,±10% 10mV/bước  (Other)
• Trở kháng ra : Xem thêm trong Datasheet
• Dải đo :
  • Lx, x :  0.00001µH~9999.99H
  • C :  0.00001pF~999.999mF
  • Q, D :  0.00001~99999
  • Z, X, R :  0.00001Ω~99.9999MΩ
  • Y :  0.01nS~99.9999S
  • Ө : -90.00~ +90.00
  • DCR 0.01mΩ~99.999MΩ
  • Turn,Ratio : 0.01~99999.99 turns
  • RLOS, ILOS, FR : -100dB ~ +100dB
  • LBAL 0dB ~ +100dB
  • Pin-Short : 11 Cặp
• Sai số cơ bản :
  • L, LK, C, Z, X, Y, R, DCR :  ±0.1%
  • Q, D :  ±0.0005(1kHz)
  • Ө : 0.03%(1kHz)
  • Turn :  ±0.5% (1kHz)
  • RLOS N/A (Zr : ±0.1%)
  • ILOS, FR, LBAL: ±0.5dB
• Tốc độ đo :
  • L, LK, C, Z, X, Y, R, Q, D,Ө :  80meas./sec
  • DCR : 50meas./sec
  • Turn, Ratio (dB) : 10meas./sec
• Chức năng quét Pass/Fail nhiều biến áp
• Truyền thông :  RS-232, Handler , máy in, GPIB
• Chế độ kích : Internal, Manual, External
• Hiện thị : 320x240 (Dot matrix) LCD
• Chế độ mạch : Nối tiếp, song song
• Lưu trữ : Cài đặt 15 giá trị và lưu trữ ngoài (Thẻ nhớ)
• Nhiệt độ vận hành :  10oĊ ~ 40oĊ / <90%
• Điện áp vào : 90 ~ 125Vac or 90 ~ 250Vac, 48Hz ~ 62Hz
