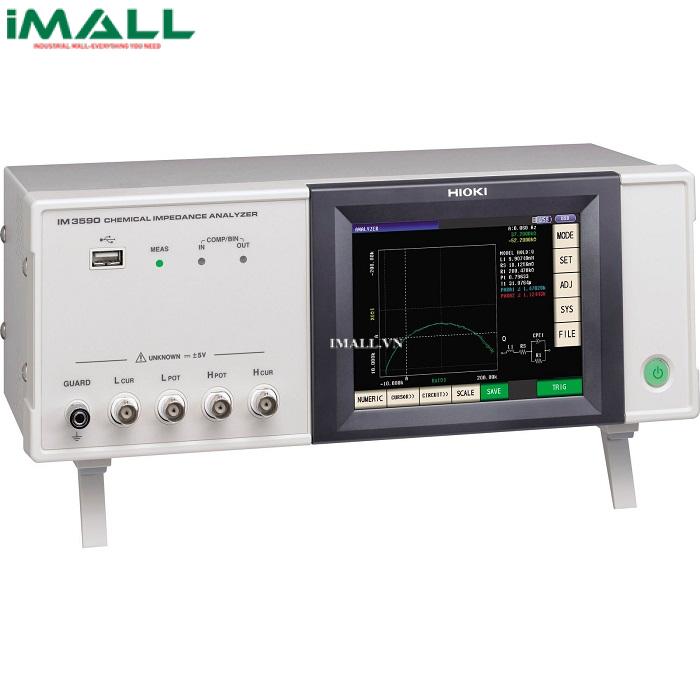

Máy phân tích tổng trở Hioki IM3590

Technical Specifications

• Kiểu đo:
  •    Kiểu LCR, Chế độ đo liên tục (Kiểu LCR / Kiểu phân tích)
  •    Kiểu phân tích (Đo tần số và đo mức độ)
  •    Đặc tính nhiệt độ, Phân tích mạch tương đương)
• Các thông số đo:
  •    Z, Y, θ, Rs (ESR), Rp, Rdc (Điện trở DC)
  •    X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (độ dẫn)
  •    ε (Hằng số điện môi)
• Thang đo:
  •    100 mΩ đến 100 MΩ, 10 thang
• Hiển thị thang đo:
  •    Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ±(0.000000 [unit] đến 9.999999G [unit], Absolute value display for Z and Y only
  •    θ : ±(0.000° đến 999.999°), D : ±(0.000000 đến 9.999999)
  •    Q : ±(0.00 đến 99999.99), Δ % : ±(0.0000% đến 999.9999%)
  •    T : -10.0°C đến 99.9°C
• Độ chính xác:    Z : ±0.05%rdg. θ: ±0.03°
• Tần số thử: 1 mHz to 200 kHz (1 mHz đến 10 Hz steps)
• Mức độ tín hiệu đo:
  •    Kiểu thông thường:
    •       V mode/CV mode: 5 mV đến 5 Vrms, 1 mVrms steps
    •       CC mode: 10 μA đến 50 mArms, 10 μArms steps
  •    Kiểu trở kháng thấp ở độ chính xác cao:
    •       V mode/CV mode: 5 mV đến 2.5 Vrms, 1 mVrms steps
    •       CC mode:10 μA đến 100 mArms, 10 μArms steps
• Trở kháng đầu ra:
  •    Kiểu thông thường: 100 Ω
  •    Kiểu trở kháng thấp ở độ phân giải cao: 25 Ω
• Hiển thị: 5.7-inch color TFT, display can be set to ON/OFF
• Thời gian đo: 2 ms (1 kHz, FAST, display OFF, representative value)
• Chức năng:
  •    DC bias mesuarement, DC bù nhiệt độ trở kháng (converted reference temperature is displayed)
  •    Đo nhiệt độ, đo nguồn (Automatic DC biasing system)
  •    So sánh, đo BIN (phân lọa), Panel loading/saving, Memory function
• Giao tiếp: EXT I/O (Handler), giao tiếp USB (high-speed), tùy chọn thẻ nhớ USB: chọn  RS-232C, GP-IB, or LAN
• Nguồn: 100 to 240 V AC, 50/60 Hz, 50 VA max.
