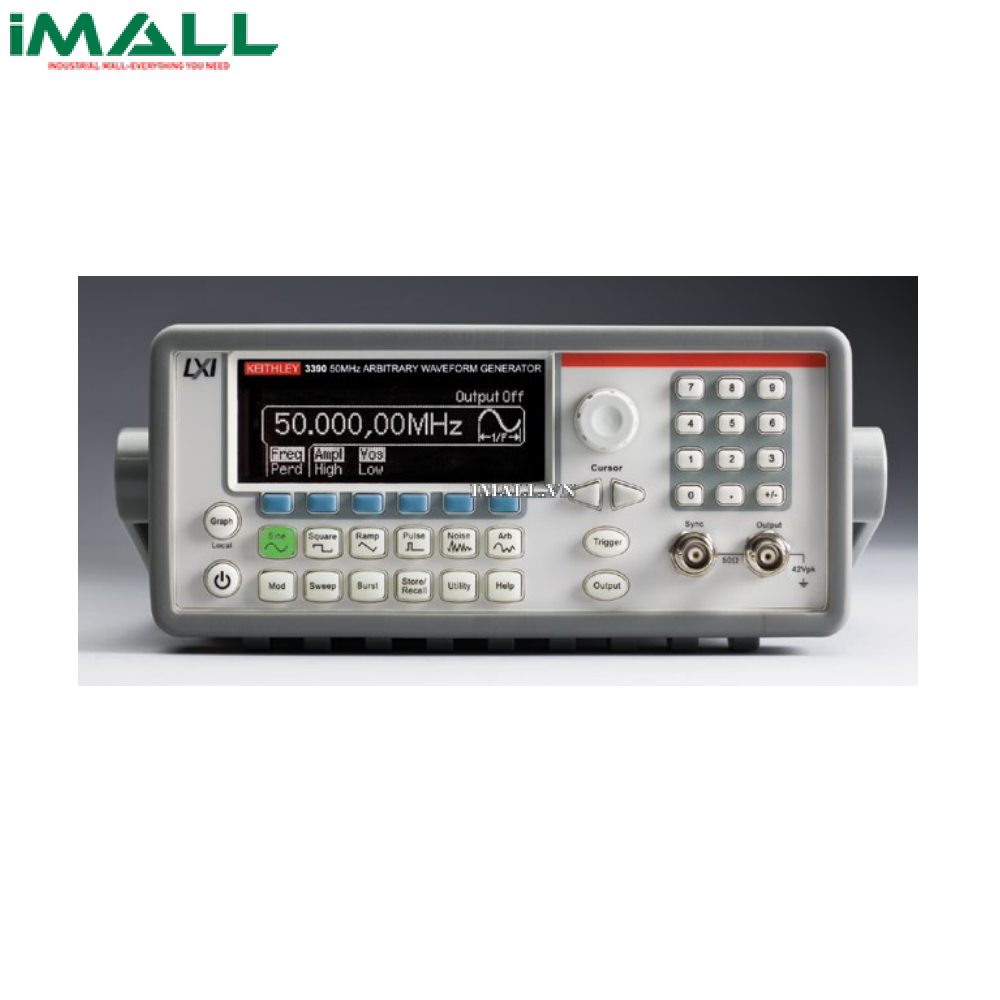

Máy phát xung tùy ý KEITHLEY 3390 (50Mhz, 1%)

Technical Specifications

•  Tùy chỉnh dạng sóng:
•  Hình sin: tần số:1µHz to 50MHz
  •  Biên độ: 0.1dB (<100kHz)/ 0.15dB (<5MHz)/0.3dB (<20MHz)/0.5dB (<50MHz)
  •  Độ méo sóng hài: 20kHz~50MHz: –30(<1Vpp)~ –30(≥1Vpp)
•  Sóng vuông: tần số: 1µHz to 25MHz
  •  Thời gian biến đổi: <10ns.
  •  Dải biến thiên: : 20% to 80% (to 10MHz)/  40% to 60% (to 25MHz)
•  Sóng hình tam giác: Tần số: 1µHz to 200kHz
  •  Đối xứng: 0%~100%
•  Dạng xung: Tần số:500µHz to 10MHz
  •  Độ rộng xung: : 20ns~ 10ns res. (period ≤10s).
  •  Dải biến thiên:  <10ns to 100ns
•  Nhiễu (Noise): Tần số: 20MHz
•  Xung tùy ý (Arbit rary): Tần số: 1µHz to 10MHz
  •  Bộ nhớ sâu: 2 to 256K
  •  Độ phân giải: 14bit
  •  Tốc độ lấy mẫu: 125Msamples/s
  •  Rise time: 30ns
•  Điều biến xung/ AM, FM, PM, FSK, PWM, Sweep, and Burst.
• AM:Sine, Square, Ramp, ARB
  •  Tần số: 2mHz to 20kHz/  0.0% ~ 120.0%
• FM: Sine, Square, Ramp, ARB
  •  Tần số:  2mHz to 20kHz
• PWM: xung
  •  Tần số:  2mHz to 20kHz
• FSK: Sine, Square, Ramp, ARB
  •  Tần số: 2mHz to 100kHz
• Sweep: Sine, Square, Ramp, ARB
  •  Thời gian quét: 1ms ~ 500s
  •  Trigger
•  Thông số chung
  • Độ phân giải: 1µHz.
  • Biên độ: : 10mVpp to 10Vpp in 50Ω/ 20mVpp to 20Vpp in Hi-Z.
  • Độ chính xác: ±1%
  • Pha: –360° ~ +360°/ 0.001°/ 8ns
  • Nguồn điện:  110–240VAC ±10%/ 50Hz to 60Hz
  • Giao tiếp:  USB, LAN, LXI-C, GPIB
  • Chương trình:  SCPI-1993, IEEE-488.2
