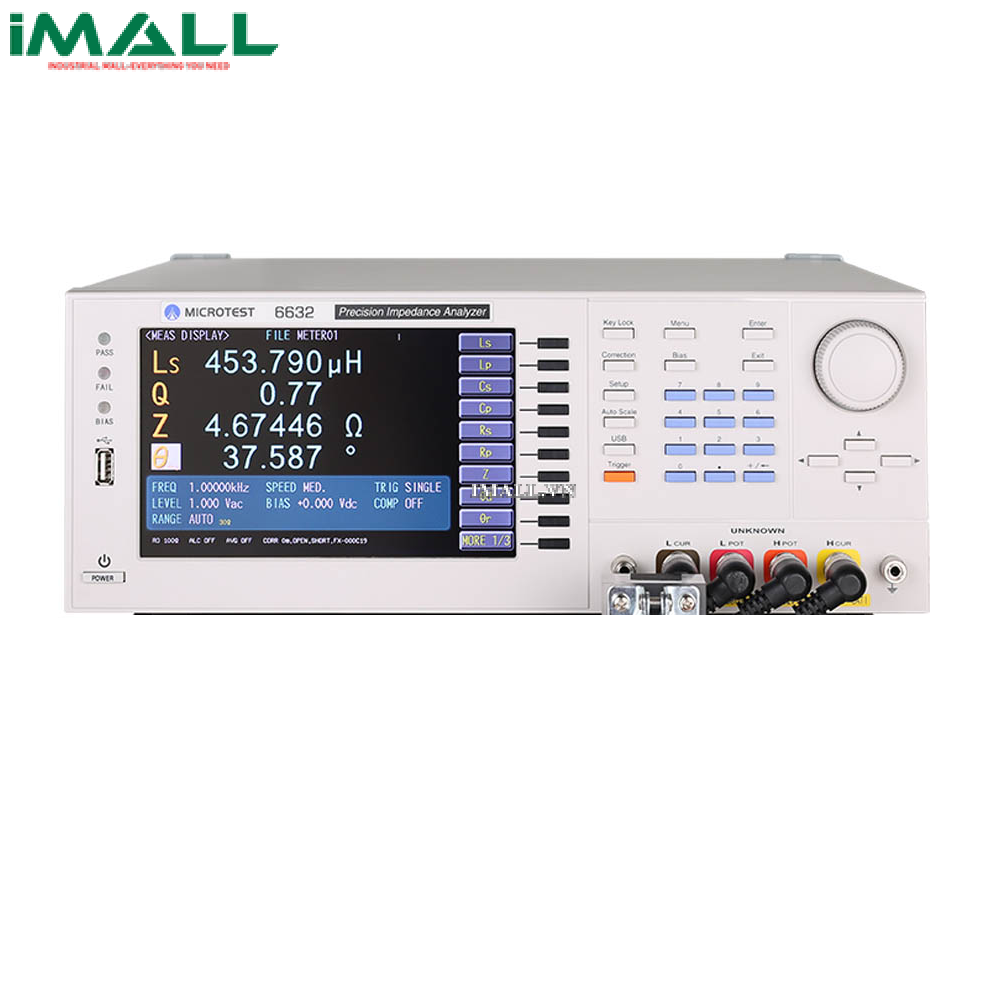

Máy phân tích trở kháng chính xác MICROTEST 6332-20G (20 MHz)

Technical Specifications

• Tần số kiểm tra: 10Hz ~ 20 MHz
• Độ phân giải tối thiểu: 7 ppm ± 100mHz
• Độ chính xác cơ bản ± 0,08%
• Đo lường AC:
  • Mức điện áp tín hiệu thử nghiệm: 10mV - 2Vrms
  • Độ phân giải tối thiểu 1mV
  • Độ chính xác
    • ALC on 6 ％ * Điện áp ± 2mV
    • ALC off 10 ％ * Điện áp ± 2mV
  • Mức dòng tín hiệu thử nghiệm: 200µA - 20mArms
  • Độ phân giải tối thiểu dòng: 10µA
• Độ chính xác:
  • ALC on 6  * Dòng ± 20
  • ALC off 10 ％ * Dòng ± 20 DaoA
• Thời gian thử nghiệm (Nhanh nhất) <3mS
• Trở kháng đầu ra: 25Ω / 100Ω, có thể chuyển đổi (Giá trị danh nghĩa)
• Tham số | Z | | Y | 、 X 、 R 、 G 、 B L D Q 、 DCR C Vdc-Idc 、 ESR 、 ε và r
• Chế độ đo: Chế độ đo, chế độ danh sách, chế độ quét (sê-ri G) và chức năng phân tích mạch tương đương (sê-ri GS)
• Hiệu chuẩn: Mạch hở / Mạch ngắn / Hiệu chỉnh tải
• Mạch đo: Nối tiếp / Song song
• Phân tích mạch tương đương: Ba yếu tố Bốn yếu tố * Chức năng này là tùy chọn
• Chế độ nhiều bước: 50 nhóm cài đặt Nhiều bước (Mỗi nhóm chứa tối đa 15 bước)
• Điện áp phân cực DC tích hợp: -12 đến + 12V, 100Hz đến 30 MHz
• PC LINK / CPK: Tùy chọn
• Bộ nhớ flash: Đèn flash tích hợp để cài đặt 100 bộ tài liệu
• USB: Tài liệu cài đặt LCR, đồ họa BMP, Dữ liệu kết quả thử nghiệm
• Giao diện:
• Giao diện I / O    Trình xử lý
• Giao diện nối tiếp    USB 、 RS232
• Giao diện song song   GPIB
• Màn hình hiển thị: Màn hình 7.0 7.0 TFT, Màn hình màu 800x480
• Nhiệt độ: 10℃ ～ 40℃ Độ ẩm: 80%
• Nguồn điện:
  • Điện áp 90V ～ 264Vac
  • Tần số 47Hz ~ 63Hz
• Điện năng tiêu thụ:  điện năng tiêu thụ thấp: Tối đa 30W (trị số định mức)
