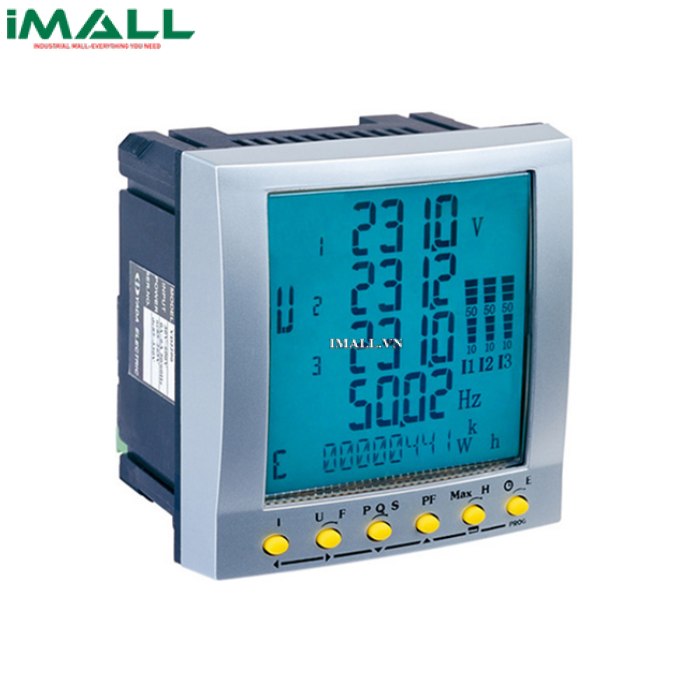

Máy đo công suất GFUVE FU2200

Technical Specifications

• Nguồn (AC/DC): AC85-265V / DC85-330V, DC18-90V (optional)
• Công suất tiêu thụ: <4VA
• Thông số đo: Điện áp (Ph-N); Điện áp (Ph-Ph); Dòng điện; Tần số; PF; Công suất hữu dụng(W); Công suất phản kháng(Q) ; Công suất toàn phần(S), sóng hài thứ 3-19
• Sóng hài:
  •  Tổng tỷ lệ hài của điện áp pha
  •  Tổng tỷ lệ sóng hài của dòng điện
  •  Tỷ lệ sóng hài thứ 3-19 của Pha-Điện áp (RS485)
  •  Tỷ lệ sóng hài thứ 3-19 của dòng điện (RS485)
• Giá trị lớn nhất:
  •  Giá trị điện áp/dòng điện lớn nhất
  •  Giá trị công suất hữu dụng lớn nhất
  •  Giá trị công suất phản kháng lớn nhất
  •  Giá trị công suất toàn phần lớn nhất
• Tính toán:
  •  Công suất hữu dụng trực tiếp
  •  Công suất hữu dụng đảo ngược
  •  Công suất hữu dụng trực tiếp
  •  Công suất phản kháng đảo ngược
• Dải đo: 30-600V, 0-6A, 45-65Hz, -1 ~ 0 ~ 1
• Độ chính xác:
  •  Tần số: 0.1%
  •  Điện năng: 0.5%, 1.0%
  •  Điện áp 0.2%±0.1V
  •  Dòng điện: 0.2%±0.001A
  •  Công suất: 0.5% ±0.4W
  •  Hệ số công suất: 0.5% ±0.001
• Hiển thị: Góc màn hình rộng; Màn hình LCD có đèn nền xanh lam; 5 hình hiển thị; 6 phím hoạt động.
• Giao diện: Hỗ trợ cổng RS-485, mạng 32 (128), giao thức truyền thông ModBus-RTU
• Lập trình:
  •  Hệ thống đo: 3P4W/3P3W etc.
  •  Hệ số biến : PT,CT.
  •  Giao diện:
  •  Địa chỉ: 1-247; Baud: 1200-19200; Parity bit: N/E/O
  •  Năng lượng: đặt lại
• Xung năng lượng (mở rộng): FM-E2 Cung cấp xung năng lượng hữu dụng và phản kháng đầu ra. 6 thông số xung. Dải đo: 0.1-10000kWh/kvarh; Đầu ra tiếp điểm khô (1AX100V).
• Thu thập dữ liệu (mở rộng): Mỗi mô-đun FM-K2 có thể thu thập đếm tiếp điểm khô 2 chiều
• Điều khiển (mô đun mở rộng): Mỗi FM-K2 cung cấp 2 đầu ra tiếp điểm rơle, có thể được điều khiển bằng giao diện hoặc các thông số đo được.
• Đầu ra analog (mô-đun mở rộng): Mỗi mô-đun FM-A20 cung cấp 2 dạng đầu ra DC 4-20mA,chức năng có thể được thiết lập theo các thông số đo được.
• Chế độ kết nối: 3P4W, 3P4W BAL, 3P3W, 3P3W BAL, 1P2W, 1P3W
• Thông số cơ học
• Kích thước (mm)
  •  Gắn bảng điều khiển: 96x96
  •  Độ dày: 20
  •  Độ sâu: 60 (không gồm mô đun mở rộng)
  •  80 (không gồm mô đun mở rộng)
• Lắp ráp: Bảng điều khiển
• Khoan: 92x92mm
• Điều kiện môi trường
• Nhiệt độ: -25 ~ +50°C
• Độ ẩm: 20%-95%RH, Không ngưng tụ
