Product Details
Manufacturer:
GW INSTEK
Model:
AFG-2112
Warranty:
Origin:
Đài Loan
Technical Specifications
- Sóng đầu ra : Since, vuông, Răng cưa, nhiễu, xung tùy ý
- Xung tùy ý :
- Lấy mẫu : 20Msa/s
- Độ dài sóng : 4k
- Độ phân giải biên độ : 10 bit
- Tần số :
- Sóng Sin, vuông : 0.1hz ~ 12Mhz
- Răng cưa : 0.1hz ~ 1Mhz
- Độ phân giải : 0.1Hz
- Độ ổn định : +-20ppm
- Đầu ra
- Biên độ : 1mVpp ~ 10Vpp (50Ω), ± 2%
- Offset : ±5 Vpk ac +dc (50Ω), 2%
- Trở kháng đầu ra: 50Ω
- Độ méo hài (Since) :
- –55 dBc DC ~ 200kHz, Ampl > 0.1Vpp
- –50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp
- –35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp
- Xung vuông :
- Rise/Fall time : < 25ns
- Duty cycle : 1 - 99% (100khz)
- 20 - 80% (5Mhz)
- 40.0% to 60.0% (10MHz)
- Răng cưa :
- Độ tuyến tính : <0.1%
- Đối xứng điều chỉnh : 0 - 100%
- Sóng AM
- Sóng mang: sin, vuông, tam giác
- Sóng điều chế: sin, vuông, tam giác
- Tỷ lệ điều chế: 2 mHz - 20 kHz (Int); DC - 20KHz (Ext)
- Độ sâu điều chế: 0% - 120.0%
- Chế độ: INT, EXT
- Sóng FM
- Sóng mang: sin, vuông, tam giác
- Sóng điều chế: sin, vuông, tam giác
- Tỷ lệ điều chế: 2 mHz - 20 kHz (Int); DC - 20KHz (Ext)
- Chế độ: INT, EXT
- SWEEP
- Dạng sóng: Sin, vuông, tam giác
- Kiểu: Tuyến tính hoặc logarit
- Thời gian: 1 ms to 500 s
- Chế độ: INT, EXT
- FSK:
- Sóng mang: sin, vuông, tam giác
- Sóng điều chế: 50% chu kỳ làm việc
- Tỷ lệ điều chế: 2mHz - 100kHz(INT); DC - 100kHz(Ext)
- Chế độ: INT, EXT
- Bộ đếm tần sô
- Tần số: 5Hz to 150MHz
- Độ phân giải: 100nHz (với 1Hz), 0.1Hz (với 100MHz)
- Độ chính xác: ±1 số
- Thời gian cơ sở: ±20ppm
- Trở kháng đầu vào: 1kΩ/1pf
- Độ nhạy: 35mVrms ~ 30Vms (5Hz to 150MHz)
- Lưu trữ : 10 ngăn nhớ
- Giao tiếp : USB
- HIện thị : LCD 3.5 inch
- Điều kiện làm việc: 0 ~ 40°C , độ ẩm ≤ 80%,
- Nguồn : AC100-240V, 50,60Hz
Package Includes
Import Information
HS Code:
Estimated Import Tax:
0,00
Customs Description

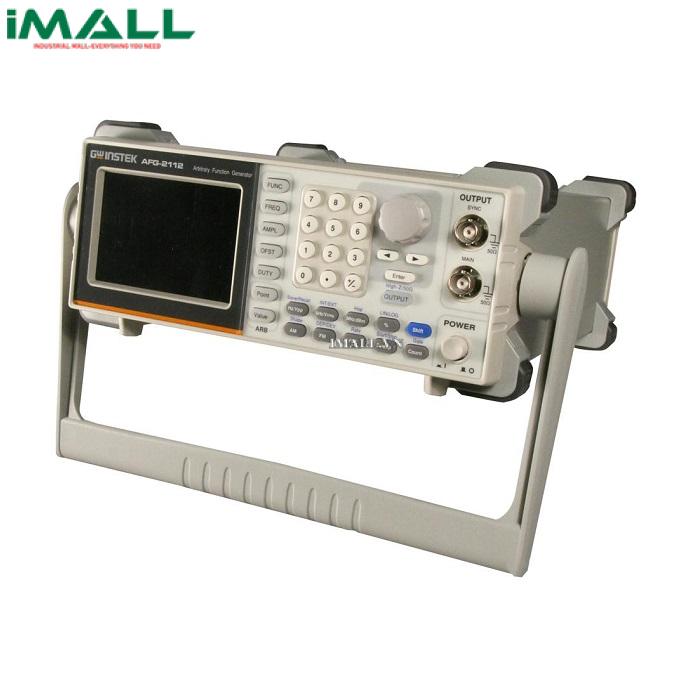

Máy phát xung tùy ý GW INSTEK AFG-2112 ( 12MHz, 20 MSa/s, 1CH)
