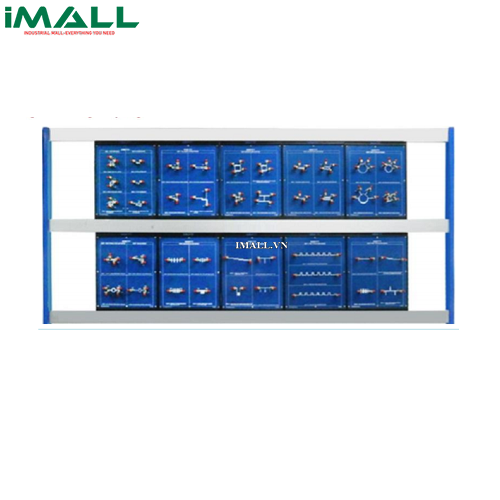

Bộ thực hành thiết kế mạch thụ động vi sóng GOTT GOTT-MSP-170 (170-000)

Technical Specifications

• THIẾT KẾ VÀ THỰC HÀNH CÔNG TẮC & BỘ SUY HAO - CODE 170-001
• Thiết kế và thực hành công tắc
• Thực hành 1: Công tắc chuyển mạch SPDT đơn cực (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 10 dB; Suy hao tiếp xúc: <3 dB; Cách ly:> 10 dB)
• Thực hành 2: Công tắc chuyển mạch SPDT hai cực (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 10 dB; Suy hao tiếp xúc: <3 dB; Cách ly:> 10 Db)
• Thực hành 3: Công tắc chuyển mạch SPDT cách ly cao 2 cực (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 10 d B; Suy hao tiếp xúc: <3 dB; Cách ly:> 20 dB)
• Thiết kế và thực hành suy hao
• Thực hành 1: Bộ suy hao π (Tốc độ hoạt động: 2400 MHz; Suy hao phản xạ:> 15 dB; Suy hao:> 20 ± 3 dB)
• Thực hành 2: Bộ suy hao T (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 15 dB; Suy hao:> 20 ± 3dB)
• Thực hành 3: Bộ suy hao điều khiển bằng điện áp (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 10 dB; Suy hao:> 30 ~ 10 ± 3 dB)
• THIẾT KẾ VÀ THỰC HÀNH BỘ CHIA CÔNG SUẤT WIKINSON - CODE 170-002
• Thiết kế và thực hành bộ chia công suất Wilkinson
• Thực hành 1: Bộ chia công suất Wilkinson một tầng (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 25 ± 5 dB; Bộ ghép: <- 3 ± 0,5 dB; Cách ly:> 25 ± 5 dB; Độ lệch pha: 0 ± 5 °)
• Thực hành 2: Bộ chia công suất SIR Wilkinson (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 20 ± 5 dB; Bộ ghép: <-3 0,5 dB; Cách ly:> 15 ± 5 dB; Độ lệch pha: 0 ± 5°)
• Thực hành 3: Bộ chia công suất Wilkinson 2 tầng (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 20 ± 5 dB; Bộ ghép: <-3 ± 0,5 dB; Cách ly:> 25 ± 5 dB; Độ lệch pha: 0 ± 5°)
• Thực hành 4: Bộ chia công suất Wilkinson công suất không đều (Tần số hoạt động: 2400 MHz; Mất mát trở
• lại:> 15 ± 5 dB; Bộ ghép: <-2 ± 0,5 dB; Cách ly:> 20 ± 5 dB; Độ lệch pha: 0 ± 5°)
• THIẾT KẾ VÀ THỰC HÀNH BỘ GHÉP ĐƯỜNG TRUYỀN NHÁNH- CODE 170-003
• Thiết kế và thực hành bộ ghép đường truyền nhánh
• Thực hành 1: Bộ ghép đường truyền nhánh một tầng (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 30 ± 5 dB; Bộ ghép: <-3 ± 0,5 dB; Cách ly:> 25 ± 5 dB; Độ lệch pha: -270 ± 10 °.)
• Thực hành 2: Bộ ghép đường truyền nhánh giảm kích thước (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 30 ± 5 dB; Bộ ghép: <-3 ± 1 dB; Cách ly:> 25 ± 5 dB; Độ lệch pha: 75 ± 10 °)
• Thực hành 3: Bộ ghép đường truyền nhánh & triệt tiêu sóng hài thứ cấp (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 20 ± 5 dB; Bộ ghép: <-3 ± 1 dB; Cách ly:> 35 ± 5 dB; Độ lệch pha: -270 ± 10 °)
• Thực hành 4: Bộ ghép đường truyền nhánh hai tầng (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 20 ± 5 dB; Bộ ghép: <-3 ± 0,5 dB; Cách ly:> 25 ± 5 dB; Độ lệch pha: 90 ± 10 °)
• THIẾT KẾ VÀ THỰC HÀNH BỘ GHÉP LANGE- CODE 170-004
• Thiết kế và thực hành bộ ghép LANGE
• Thực hành 1: Bộ ghép Lange mở (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 15 ± 5 dB Bộ ghép: <-6 ± 0,5 dB; Cách ly:> 30 ± 5 dB; Độ lệch pha: -90 ± 10 °.)
• Thực hành 2: Bộ ghép Lange một tầng (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 35 ± 5 dB; Bộ ghép: <-6 ± 0.5 dB; Cách ly:> 30 ± 5 dB; Độ lệch pha: -90 ± 10 °)
• Thực hành 3: Bộ ghép Lange hai tầng (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 20 ± 5 dB; Bộ ghép: <-3 ± 0,5 dB; Cách ly:> 25 ± 5 dB; Độ lệch pha: -90 ± 10 °)
• Thực hành 4: Bộ ghép Lange ba dòng đồng thời (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 20 ± 5 dB; Bộ ghép: <-3 ± 0.5 dB; Cách ly:> 30 ± 5 dB; Độ lệch pha: -90 ± 10 °)
• THIẾT KẾ VÀ THỰC HÀNH BỘ GHÉP VÒNG (RING) - CODE 170-005
• Thiết kế và thực hành bộ ghép vòng
• Thực hành 1: 180 độ. Bộ ghép vòng (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 25 ± 5 dB; Bộ ghép: <-3 ± 0,5 dB; Cách ly:> 35 ± 5 dB; Độ lệch pha: 0 ± 10 °. / -180 ± 10 ° )
• Thực hành 2: Bộ ghép vòng băng rộng (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 25 ± 5 dB; Bộ ghép: <-3 ± 0,5 dB; Cách ly:> 20 ± 5 dB; Độ lệch pha: -10 ± 10 °. / -190 ± 10 °)
• Thực hành 3: Bộ ghép vòng giảm kích thước (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 25 ± 5 dB; Bộ ghép: <-3 ± 1 dB; Cách ly:> 25 ± 5 dB; Độ lệch pha: 0 ± 10 °
• Thực hành 4: Bộ ghép vòng nhỏ (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 15 ± 5 dB; Bộ ghép: <-3 ± 1 dB; Cách ly:> 20 ± 5 dB; Độ lệch pha: -3 ± 10 °. / -175 ± 10 °)
• THIẾT KẾ VÀ THỰC HÀNH BỘ GHÉP ĐỊNH HƯỚNG & BALUN - CODE 170-006
• Thiết kế và thực hành bộ ghép định hướng
• Thực hành 1: Bộ ghép định hướng một tầng (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 15 ± 5 dB; Bộ ghép: <- 10 ± 1 dB; Cách ly:> 20 ± 5 dB; Độ lệch pha: -90 ± 10 °)
• Thực hành 2: Bộ ghép định hướng nhiều tầng (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 20 ± 5 dB; Bộ ghép: <- 6 ± 1 dB; Cách ly:> 20 ± 5 dB; Độ lệch pha: 90 ± 10 °)
• Thiết kế và thực hành Balun
• Thực hành 1: Balun Lange đường song song Novel (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 15 ± 5 dB; Bộ ghép: <-3 ± 1 dB; Cách ly:> 7 ± 5 dB; Độ lệch pha: -180 ± 10 °)
• Thực hành 2: Balun ghép dòng nhiều tầng (Tần số hoạt động: 2400 MHz; Suy hao phản xạ:> 15 ± 5 dB;
• Bộ ghép: <-3 ± 1 dB; Cách ly:> 7 ± 5 dB; Độ lệch pha: -180 ± 10 °.)
• THIẾT KẾ VÀ THỰC HÀNH BỘ LỌC THÔNG THẤP - CODE 170-007
• Thiết kế và thực hành bộ lọc thông thấp
• Thực hành 1: Bộ lọc thông thấp trở kháng nhiều bậc (f-3dB: 2,4 ± 0,1 GHz; Độ rộng dải thông:> 2,4 ± GHz;
• dải chắn-20 dB :> 3 ± 0,5 GHz; Suy hao phản xạ:> 10 ± 5dB; Suy hao tiếp xúc: <0 dB ± 1dB)
• Thực hành 2: Bộ lọc thông thấp trở kháng nhiều bậc compact (f-3dB: 2,4 ± 0,1 GHz; Độ rộng dải thông:> 2,4 ± 0,1 GHz; dải chắn -20 dB:> 3 ± 0,5 GHz; Suy hao phản xạ:> 10 ± 5dB; Suy hao tiếp xúc: <0 dB ± 1dB)
• Thực hành 3: Bộ lọc thông thấp rẽ nhánh (f-3dB: 2,4 ± 0,1 GHz; Độ rộng dải thông:> 2,4 ± GHz; dải chặn -20 dB > 3 ± 0,5 GHz; Suy hao phản xạ:> 15 ± 5dB ; Suy hao tiếp xúc: <0 dB ± 1dB)
• Thực hành 4: Bộ lọc thông thấp Hairpin trở kháng nhiều bậc (f-3dB: 2,4 ± 0,1 GHz; Độ rộng dải thông:> 2,4 ± 0,1 GHz; dải chặn 20 dB:> 2,5 ± 0,5 GHz; Suy hao phản xạ:> 10 ± 5dB; Suy hao tiếp xúc: <0 dB ± 1dB)
• THIẾT KẾ VÀ THỰC HÀNH BỘ LỌC BRF VÀ BPF - CODE 170-008
• Thiết kế và thực hành Bộ lọc BRF và BPF
• Thực hành 1: Bộ lọc dải chặn mở (fc: 2,4 ± 0,1 GHz; Độ rộng dải chặn -3 dB:> 1 ± 0,5 GHz; Độ
• rộng dải chặn -20 dB:> 1 ± 0,5 GHz; Suy hao phản xạ:> 10 ± 5dB; Suy hao tiếp xúc: <0 dB ± 1dB)
• Thực hành 2: Bộ lọc dải chặn mở compact (fc: 2,4 ± 0,1 GHz; Độ rộng dải chặn -3 dB:> 1 ± 0,5 GHz; Độ rộng dải chặn -20 dB:> 1 ± 0,5 GHz; Suy hao phản xạ:> 10 ± 5dB; Suy hao tiếp xúc: <0 dB ± 1dB)
• Thực hành 3: Bộ lọc dải thông ghép song song (fc: 2,4 ± 0,1 GHz; Độ rộng dải thông :> 0,5 ± GHz; Độ rộng dải chặn -20 dB:> 2 ± 0,5 GHz; Suy hao phản xạ:> 10 ± 5dB ; Suy hao tiếp xúc: <3 dB ± 1dB)
• Thực hành 4: Bộ lọc dải thông dải chặn rộng & đường truyền ghép và Bộ cộng hưởng SIR (fc: 2,4 ± 0,1 GHz;  Độ rộng dải thông:> 1 ± 0,3 GHz; -20 dB Độ rộng dải chặn:> 3 ± 0,5 GHz; Suy hao phản xạ:> 10 ± 5dB; Suy hao tiếp xúc: <3 dB ± 1dB)
• THIẾT KẾ BỘ LỌC PBG - CODE 170-009
• Thiết kế bộ lọc loại PBG
• Thực hành 1: Bộ lọc thông thấp PBG thông thường (f-3dB: 1.6 ± 0.1 GHz;  Độ rộng dải chặn -20 dB:> 1 ± 0.5 GHz; Suy hao phản xạ:> 10 ± 5dB; Suy hao tiếp xúc: <3 dB ± 1dB )
• Thực hành 2: Bộ lọc dải chặn PBG Chebyshev (f-3dB: 2,4 ± 0,1 GHz; Độ rộng dải chặn -3 dB:> 1 ± 0,5 GHz; Độ rộng dải chặn-20 dB:> 1 ± 0,5 GHz; Suy hao phản xạ:> 10 ± 5dB; Suy hao tiếp xúc: <2 dB ± 1 dB)
• THIẾT KẾ BỘ LỌC GDS - CODE 170-010
• Thiết kế bộ lọc DGS
• Thực hành 1: Bộ lọc thông thấp với DGS định kỳ (f-3dB: 2,4 ± 0,1 GHz; - Độ rộng dải chặn -20 dB:> 3 ± 0,5 GHz; Suy hao phản xạ:> 10 ± 5dB; Suy hao tiếp xúc: <0 dB ± 1dB)
• Thực hành 2: Bộ lọc thông thấp SIR với DGS (fc: 2,4 ± 0,1 GHz; -20 dB Độ rộng dải dừng:> 3 ± 0,5 GHz; Suy hao phản xạ:> 10 ± 5dB; Suy hao tiếp xúc: <0 dB ± 1dB)
• Thực hành 3: Bộ lọc thông dải đường truyền song song có Harmonic Stop (fc: 2,4 ± 0,1 GHz; Độ rộng dải thông: > 0,3 ± 0,2 GHz Độ rộng dải chặn -20 dB:> 3 ± 0,5 GHz; Suy hao phản xạ: > 10 ± 5dB; Suy hao tiếp xúc: <3 dB ± 1 dB)
• Thực hành 4: Bộ lọc thông dải mở sử dụng DGS Loaded (fc: 2,4 ± 0,1 GHz; Độ rộng dải thông:> 0,4 ± 0,2 GHz; Độ rộng dải chặn -20 dB:> 1 ± 0,5 GHz; Suy hao phản xạ:> 10 ± 5dB; Suy hao tiếp xúc: <3 dB ± 1 dB)
• BỘ NGUỒN DC & PHÁT HÀM (CHỌN MUA THÊM) - CODE 507-107
• Bộ nguồn DC
• 3 Đầu ra điện áp lưỡng cực
• DC 0 - +/- 15V
• DC +/- 5V
• DC +/- 12V
• Hoạt động điện áp không đổi và thay đổi
• Độ nhiễu- ồn thấp
• Bộ phát hàm
• 2 cổng đầu ra tín hiệu
• Dải tần số:
• FG (I): 0 - 10Hz, 0 - 100kHz, 0 - 1kHz, 0 - 10kHz, 0 - 100kHz
• FG (II): 0 - 100Hz 0 - 1kHz 0 - 10kHz 0 - 100kHz 0 - 1 MHz
• Dạng sóng: sin, tam giác, vuông, xung TTL
• Biên độ: 10Vpp
• Bộ đếm tần số 6 chữ số tích hợp
• Bảo vệ quá tải 2 màn hình LED lớn 0,5’’
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh
• Trả lời mẫu
• Hướng dẫn giảng dạy
