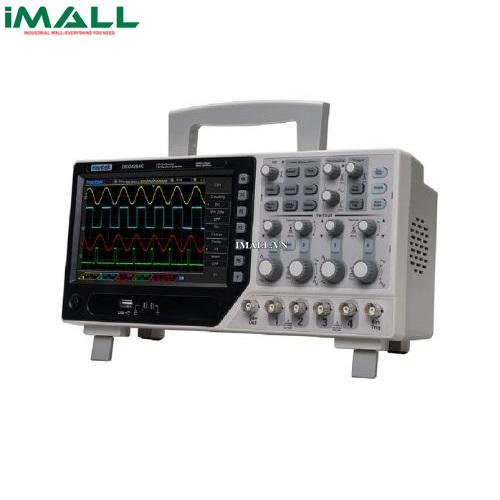

Máy hiện sóng số (100 MHz, kênh) Hantek DSO4102C

Technical Specifications

• Băng thông: 100MHz
• Số kênh:  2CH + 2CH AFG
• Tốc độ lấy mẫu:   1GSa/s
• Độ Trễ: ±50ppm
• Rise Time: ≤3.5ns
• Chiều dài bản ghi: 64M
• Tốc độ chụp dạng sóng: 60.000/400.000 wms/s
• Giá trị lấy mẫu:  Hiển thị tần số cao và burr ngẫu nhiên
• Trung bình:  Phát sung trung bình, Thời gian:  4, 8, 16, 32, 64, 128
• Độ phân giải: Lên đến 12bit
• Khớp nối đầu vào:  DC, AC, GND
• Trở kháng đầu vào: 25pF±3 pF，1MΩ±2%
• Đánh giá điện áp:  300V CAT II
• Độ dài bản ghi:  Kênh đơn tối đa 8M
• 2 kênh tối đa 4M
• Tỉ lệ trục ngang:  2ns/div~100s/div  1, 2, 5 từng bước một
• Chế độ thời gian: Y-T, X-Y, Roll
• Độ phân giải dọc:  độ phân giải  8 bits, từng kênh lấy mẫu đồng thời
• Độ nhạy dọc:   2mV/div tới 10V/div
• Khoảng bù:  ≥ 200mV/div, ±1V;
• ＜200mV/div ±50V
• Chế độ toán học:  +, -, ×, ÷, FFT
• FFT     Window: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop
• Loại Trigger:  Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• Chế độ Trigger:  Auto, Normal, single
• Hiển thị: LCD TFT 7”
• Cổng kết nối:  USB Host，USB Device
• Kích thước: 318 x 140 x 150mm (dài x rộng x cao)
• Độ phân giải màn hình:  800×480
