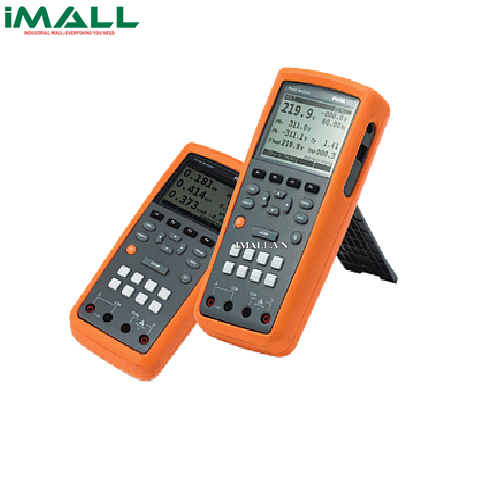

Thiết bị phân tích công suất Protek 505A

Technical Specifications

• Phép đo
• Tần số: 40~69Hz; ±1dgt
• Điện áp T-RMS : 4~600V; ±(0.5%+5dgt)
• Điện áp DC: 4~600V; ±(0.5%+5dgt)
• Dòng điện T-RMS: 40~1000A; ±(0.75%+ CT Tolerance)
• Dòng điện DC: 40~1000A; ±(0.5%+ CT Tolerance)
• Điện áp nửa chu kỳ T-RMS Vol.: 4~600V; ±(0.8%+5dgt)
• Dòng điện nửa chu kỳ T-RMS: 40~1000A; ±(0.75%+ CT Tolerance)
• Điện áp đỉnh: 4~600V; ±(0.75%+5dgt)
• Dòng điện đỉnh: 40~1000A; ±(0.75%+5dgt)
• Hệ số đỉnh: 1.00~9.99; ±(5%+5dgt)
• Công suất thuần: 0W~600.0kW; ±(1%+5dgt), Cos ≥ 0.8, ±(1.5%+10dgt), 0.2 ≤ Cos<0.8
• Công suất vô công: 0VAR~600.0kVAR; ±(1%+5dgt), Sin ɸ ≥ 0.5, ±(1.5%+10dgt), 0.2 ≤ Sin<0.5
• Công suất biểu kiến: 0VA~600.0kVA; ±(1%+5dgt)
• Hệ số công suất: -1~1 ; ±(1%+5dgt), Cos ≥ 0.8, ±(1.5%+10dgt), 0.2 ≤ Cos<0.8
• Công suất thuần: 0Wh~9.999MW; ±(1%+5dgt), Cos ≥ 0.8, ±(1.5%+10dgt), 0.2 ≤ Cos<0.8
• Công suất vô công: 0VARh~9.999MVARh; ±(1%+5dgt), Sin ɸ ≥ 0.5, ±(1.5%+10dgt), 0.2 ≤ Sin<0.5
• Công suất biểu kiến: 0VAh~9.999MVAh; ±(1%+5dgt)
• Độ dịch pha: -179°~180°, ±(2°)
• Hệ số chuyển dịch (DPF): -1~1; ±(1°) trên ɸ, (5dgts) trên DPF
• Tagent VA≥50VA -32.76~32.76 ; ±(1°) trên ɸ
• Mức oder sóng hài (VRMS> 50V): 0~999.9%; ±(1%+5dgt)
• Góc oder sóng hài (VRMS> 50V): -179°~ 180°; ±(3°) Order ∈[1; 25], ±(10°) Order ∈[26; 50]
• Mức song hài chung (THD-F): 0-999.9%; ±(1%+5dgt)
• Hệ số biến dạng(THD-R): -999.9%; ±(1%+10dgt)
• Hệ số K: 1~99.99; ±(5%+5dgt)
• Điện áp pha-pha : 50 đến 600 Vrms không dòng DC (<0.5%)
• Độ dịch pha: 0° Công suất thuần/ 90° công suất vô công
• Sóng hài: <0.1%
• Kết nối cân bằng 3 pha: 3 chế độ OFF
• Đầu vào điện áp
  • Dải hoạt động: Phapha0 đến 600Vrms AC/DC
  • Pha-Trung-0 đến 600Vrms AC/DC
• Đầu vào dòng điện
  • Dải hoạt động: 0 to 1V
  • Quá tải: 1.7V
• Phần cứng
• Nguồn điện: Đầu vào AC 100V~240V@50/60Hz 0.5% đầu ra bộ nguồn DC12V 1 A
• Battery Capacity: 6Ni-MH Rechargeable Battery Pack>1,800mAh 7.2V 0.8A
