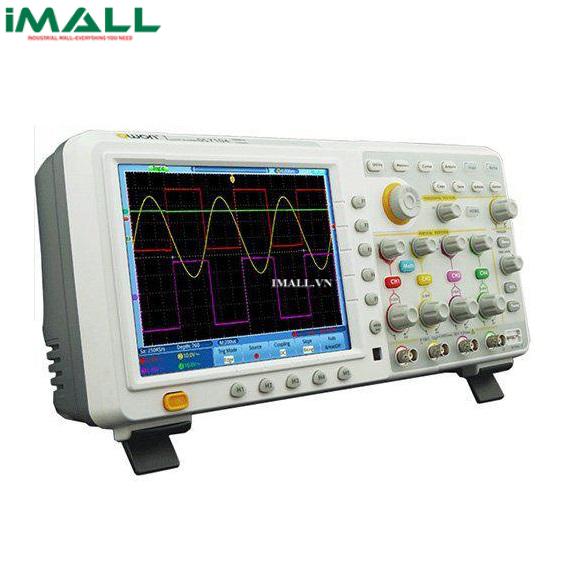

Máy hiện sóng số Owon TDS7074 (70MHz, 4 kênh, 1GS/s)

Technical Specifications

• Băng thông: 70MHz.
• Số kênh: 4.
• Tốc độ mẫu: 1GS / s.
• Tốc độ chụp sóng: 50.000 wfms / s.
• Màn hình: màn hình màu LCD 8 inch
• Nối đầu vào: DC, AC, và GND.
• Trở kháng đầu vào: 1MO ± 2%, song song với 10pF ± 5pF; 50O ± 1%.
• Đầu vào  chia: 1X, 10X, 100X, 1000X.
• Điện áp vào Max: 1MO trở kháng đầu vào: 400V (PK - PK) (DC + AC, PK - PK); 50 Ohm trở kháng đầu vào: 5V (PK - PK) (DC + AC, PK - PK).
• Độ cách điện kênh: 50Hz: 100: 1; 10MHz: 40: 1.
• Chiều dài ghi: 7.6M.
• Dải đo ngang (s / div): 2ns / div - 100s / div, bước 1 - 2-5.
• Độ phân giải dọc (A / D): 8 bit (4 kênh cùng một lúc).
• Độ nhạy dọc: 2mV / div - 10V / div (ở đầu vào).
• Băng thông tương tự: 70MHz.
•  Đáp ứng LF (AC, -3dB): = 5Hz
• Thời gian tăng: = 5.0ns.
• Độ chính xác DC: ± 3%.
• Kiểu Trigger: Edge, Pulse, Video, Slope.
•  Chế độ Trigger: Auto, Normal, single.
• Độ chính xác mức Triger: ± 0.3.
• Line / Dòng Tần số (video): NTSC, PAL, SECAM và tiêu chuẩn.
• Đo tự động: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, vượt qua, Preshoot, Thường, Chu kỳ, Rise Time, Fall Time, Delay AB, Delay AB, + Rộng, -Width, + Duty, -Duty .
• Toán học: +, -, x, /, FFT.
• Sóng lưu trữ: 4 dạng sóng
• Cổng giao tiếp: USB host, thiết bị USB, VGA, LAN.
• Nguồn cung cấp: 100 - 240 V AC, 50 / 60Hz, CAT II.
