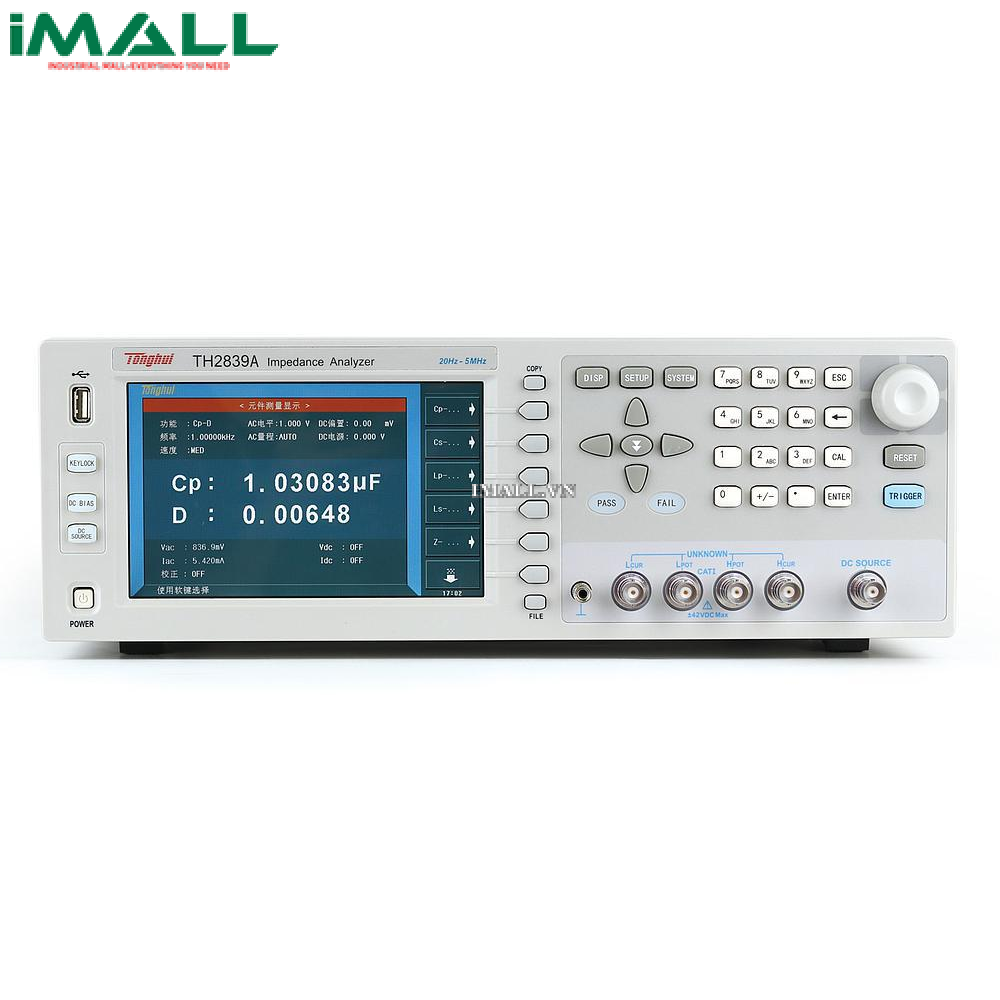

Máy phân tích trở kháng Tonghui TH2839A (20Hz-5MHz; 1mHz)

Technical Specifications

• Màn hình: Màn hình LCD TFT 7 inch 800XRGBX600
• AC Thông số kiểm tra: Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、Vac、Iac
• Thông số kiểm tra DC: Rdc 、 Vdc 、 Idc
• Tần suất
  • Dải đo: 20Hz — 5MHz
  • Độ phân giải cao nhất: 1mHz
• Cấp kiểm tra
  • Điện áp AC: 20Hz — 2MHz：5mV — 2Vrms; 2MHz — 5MHz：5mV — 1Vrms
  • Độ phân giải: 100uV
  • Dòng điện AC: 0Hz — 2MHz：50uA — 20mArms; 2MHz — 5MHz：50uA — 10mArms
  • Độ phân giải: 1uA
  • Điện áp DC: 100mV - 2V
  • Độ phân giải: 100uV
  • Điện áp DC
  • Điện áp: 0V - ± 40V
  • Độ phân giải: 100uV
  • Dòng điện: 0mA - ± 100mA
  • Độ phân giải: 1uA
• Nguồn điện áp DC
  • Dải điện áp: -10V - 10V
  • Dải dòng điện: -45mA - + 45mA
  • Trở kháng đầu ra: 100Ω
• Cấu hình thiết bị kiểm tra đầu cuối: Cặp bốn đầu cuối
• Trở kháng đầu ra: 100Ω
• Thời gian đo thông thường (tốc độ): Nhanh: 7.7ms / lần; Trung bình: 120ms / lần; Chậm: 230ms / lần
• Độ chính xác cao nhất: 1kHz: 0.05%; 1MHz: 0.05%; 2MHz: 0.1%; 5MHz: 0.5%
• Chiều dài cáp: 0, 1, 2, 4 mét (cáp 4 mét: optional)
• Quét đồ thị
  • Thông số: FREQ, ACV, ACV / I, DCV / I, nguồn áp DC
  • Loại: Lôgarit, tuyến tính
  • Điểm quét: 51, 101, 201, 401 hoặc 801
• Phân tích mạch tương đương: Mua phần mềm PC
• Giao diện: USB HOST, USB DEVICE, LAN, HANDLER, RS232C, SCANNER, Cảm biến đầu vào nhiệt độ optional: GPIB
• Thời gian nóng lên: 60 phút
• Điện áp đầu vào: Optional 100-120VAC / 198-242VAC, 47-63Hz
• Công suất tiêu thụ: 80VA
