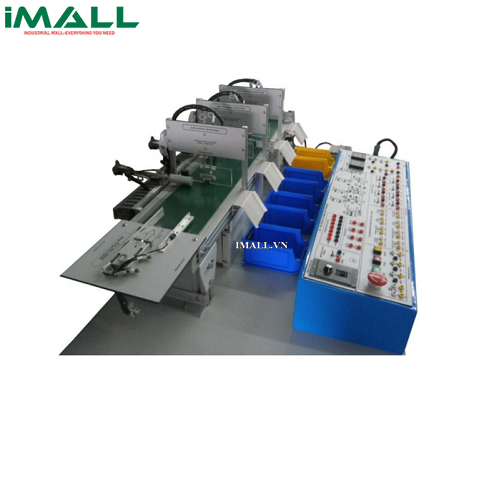

Bộ thực hành hệ thống băng chuyền PLC GOTT GOTT-PLC-CONVEYOR-02 (733-116)

Technical Specifications

• Hệ thống bao gồm:
• (I) PLC NGUỒN
• Mô tả / số lượng
• CPU có nguồn điện 240VAC/ 1
• Đầu vào 24 VDC/ 24
• Đầu ra tiếp điểm/ 16
•  Bộ nhớ EEPROM 2K/ 1
• Bảng điều khiển lập trình/ 1
•  Các tính năng lập trình đầy đủ trên màn hình LCD 2 dòng, đèn nền /1
•  Bàn phím /1
•  Lập trình cầm tay (tùy chọn) /1
• Adapter đầu nối/ 1
• PHỤ KIỆN ĐI KÈM
• Cáp nối bộ điều khiển đến công tắc
• LED, rơle và các thiết bị ngoại vi khác
• Cáp nối
• Hướng dẫn thực hành và giấy bóng kính
• Dịch vụ giá trị gia tăng:
• Hướng dẫn sử dụng
• Danh sách các thí nghiệm và chương trình được đề xuất có thể tiến hành
• Bộ Băng tải
• • Loại băng tải: Đai
• • Kích thước đai: 1000 (L) × 150 (W) mm
• • Tốc độ băng tải: Tự động 20 mm/s đến 10 mm/s (trong 3 bước)
• Hướng dẫn sử dụng: 15mm/s đến 40mm (thay đổi liên tục)
•  Lựa chọn và sắp xếp vật: Xi lanh khí nén với Van khí nén
• Cảm biến Tác động kép với 2 vị trí 10ɸ-60 (3ea), 10ɸ-20 (1ea)
• Phát hiện đối tượng:
• Cảm biến ảnh: số lượng 3
• Cảm biến tiệm cận: số lượng 2
• Công tắc vi mô: số lượng 1
• Hệ thống chuyển đối tượng:
• Loại bỏ: 1 vị trí
• Sắp xếp: 1 vị trí
• Khoảng nghỉ: 1 vị trí
• Động cơ băng tải: RPM 18 (xấp xỉ) có thiết bị giảm tốc
• Công suất đầu vào: AC 220 V, 0,17A (xấp xỉ)
• Bộ đếm thiết lập trước: 0000 đến 9999 (4 chữ số)
• Hẹn giờ thiết lập trước: 0,1 giây đến 100 giờ
• Đầu nối ra cho đầu vào PLC: 12 Điểm (ngoại trừ đầu nối chung)
• Đầu nối vào cho đầu ra PLC: 12 Điểm (ngoại trừ đầu nối chung)
• Chế độ điều khiển: thủ công & tự động (bằng PLC)
• Đầu ra: DC (đối với van điện từ & cảm biến) 24V, 2A
• Điều kiện hoạt động: 0 đến 45°C, 85% hoặc ít hơn (R.H.)
• Nguồn đầu vào: AC 220 V, 50 / 60Hz 1 pha (hoặc AC 110 V, 50 / 60Hz 1 pha theo thứ tự)
• Áp suất khí nén đầu vào: 1,5 kgf /s2 (xấp xỉ)
•  CHUYỂN MẠCH TUẦN TỰ & CHỈ BÁO
• Rơle DC, số lượng 6
• Chỉ báo, số lượng 10
• Công tắc, số lượng 2
• NỘI DUNG THỰC HÀNH:
• Giới thiệu điều khiển tuần tự
• Điều kiện quy trình ban đầu có thể được đặt
• Giới thiệu về công tắc
• Điều khiển thiết bị ngắt
• Điều khiển trình tự thời gian
• Lập trình nền tảng Windows.
•  Nguyên tắc cơ bản của logic
• Phát triển các chương trình logic bậc thang
• Bộ hẹn giờ lập trình
• Cấu trúc của hệ thống điều khiển
•  Chương trình Sequencer
• Hướng dẫn điều khiển chính và điều khiển vùng
• Bộ đếm lập trình
• Hướng dẫn lệnh nhảy và thủ tục con
• Chức năng bộ đếm và hẹn giờ kết hợp
• Thực hành cài đặt PLC
• MODULE
• VẬT LIỆU KIỂM TRA - CODE 733-117
• BỘ KHÍ – CODE 733-118
• VAN SOLENOID -CODE 733-119
• HƯỚNG DẪN THỰC HÀNH - CODE 733-120
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh
•  Trả lời mẫu
• Hướng dẫn giảng dạy
