Product Details
Manufacturer:
EZ DIGITAL
Model:
FG-7005C
Warranty:
Origin:
Hàn Quốc
Technical Specifications
- 1) Thông số đầu ra
- Dạng sóng : Sin, vuông, tam giác, răng cưa, xung, DC, TTL/CMOS
- Tần số : 0.05 Hz ~ 5 MHz với 7 giải đo
- Độ chính xác : +-5%
- Mức đầu ra : 20 Vpp mạch hở, 10 Vpp ở 50 ohm tải
- Trở kháng đầu ra : 50 Ohm
- 2) Điều khiển tần số bên ngoài
- Điện áp đầu vào : 0 ~ 10V (DC + AC đỉnh)
- Giải tần số biến đổi : 100 : 1
- Độ chuyển DC : ± 10V (Without Load), ± 5V (With Load)
- Giải biến đổi đối xứng : 10 :1 đến 1 : 10
- 3) Dạng sóng Sin
- Độ méo : nhỏ nhất 1% (0.2Hz~100kHz)
- 4) Xung vuông
- Thời gian lên xuống : Nhỏ nhất 25ns
- 5 ) Xung tam giác
- Độ tuyến tính : Nhỏ nhất 1% to 100kHz và nhỏ nhất 5% to 2Mhz
- 6) Đầu ra TTL
- Thời gian lên xuống : Nhỏ nhất 25ns
- 7) Đầu ra CMOS
- Đầu ra : 4 V ~ 15V +-1V
- Thời gian lên xuống : 40ns
- 8) Đầu ra
- Điên áp : 20 Vp-p mạch hở và 10Vp-p mạch kín
- Trở kháng : 50 Ohm + -5%
- 9) Tần số đếm
- Hiện thị 6 số LED ( 0.2Hz ~ 50Hz)
- Độ chính xác : +-1
- Độ nhạy đầu vào : Khz : 100mV và Mhz : 300mV
- 10) Thông số chung
- Vận hành : 0°C ~ 40°C, 85% RH
- Nguồn : AC 115/230V ± 10%, 50/60Hz
- Công suất : 20W
Package Includes
Import Information
HS Code:
Estimated Import Tax:
0,00
Customs Description

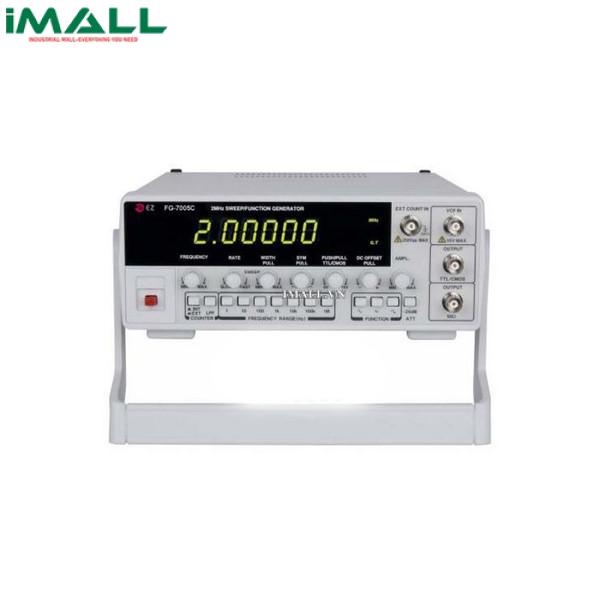

Máy phát xung EZ DIGITAL FG-7005C (5MHz)
