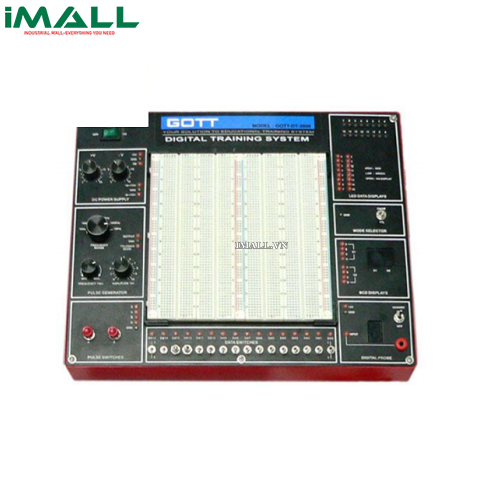

Technical Specifications

• Nguồn DC điều chỉnh
• Dải điện áp: + 3V ~ + 15V / -3V ~ -15V
• Đầu ra dòng điện tối đa: 0,5A
• Bảo vệ quá tải đầu ra
• Nguồn DC cố định
• Dải điện áp: + 5V, 1.5A; -5A, 0,3A
• Bảo vệ quá tải đầu ra
• MÁY PHÁT XUNG
• Tất cả các bộ tạo tín hiệu đều có đầu ra đầu ra mức TTL & CMOS độc lập & đồng thời. Dải đầu ra mức CMOS từ ± 1,5V đến ± 15V và được điều khiển bằng núm điều chỉnh điện áp của Nguồn DC điều chỉnh.
• Máy phát xung:
• Tần số: 1 Hz ~ 10 Hz, 10 Hz ~ 100 Hz, 100 Hz ~ 1 kHz; 1 kHz ~ 10 kHz, 10 kHz ~ 100 kHz, 100 kHz ~ 1 MHz
• Tín hiệu ra: tải 10 TTL
• CHUYỂN MẠCH DỮ LIỆU
• 16 bộ chuyển đổi dữ liệu
• CHUYỂN MACHJ XUNG
• 2 bộ đầu ra kiểm soát độc lập
• Mỗi bộ có đầu ra Q, Ǭ, độ rộng xung> 5ms
• Mỗi bộ công tắc có mạch DEBOUNCE
• Tín hiệu ra: tải 10 TTL
• CHỈ BÁO LOGIC HIỂN THỊ
• 16 bộ đèn LED độc lập biểu thị trạng thái logic cao và thấp
• Trở kháng đầu vào <100kΩ
• HIỂN THỊ KỸ THUẬT SỐ
• 2 bộ màn hình LED phân đoạn độc lập
• Với BCD, bộ giải mã / điều khiển 7 đoạn
• Đầu vào mã 8-4-2-1
• THIẾT BỊ KIỂM TRA
• ĐẦU ĐO LOGIC
• Cấp độ TTL và CMOS
• Màn hình LED 5mm
• Đèn LED "LO" và "HI" hiển thị trạng thái logic thấp và cao tương ứng
• MODULE BẢNG MẠCH KHUNG
• Bảng 1680 trên cùng bảng mạch có thể dễ dàng đặt vào và tháo ra
• Nhiệt độ hoạt động: 0 ~ 50 ° C, <90% (R.H.)
• Công suất đầu vào: AC 240V, 50 / 60Hz 1 pha
• PHỤ KIỆN:
• Dây nối
• Hướng dẫn thí nghiệm toàn diện & hướng dẫn sử dụng
• Các giải pháp chi tiết cho các lỗi mô phỏng nên được đưa vào hướng dẫn
• Cầu chì
• Dây nguồn AC
• NỘI DUNG THỰC HÀNH:
• Cổng logic cơ bản
• Đại số Boolean
• Cổng Exclusive OR and Exclusive NOR
• Đơn vị logic số học
• Cổng NAND & NOR
• Cổng AND-OR-Biến tần (A-O-I)
• Bộ ghép kênh
• Dao động điều khiển điện áp
• Bộ so sánh
• Bộ đếm tăng/ giảm nhị phân 4 bit
• Đèn LED
• Hệ thống kiểm tra lỗi chẵn lẻ
• Cổng tristate
• Flip-flop R-S đóng
• Cộng nhị phân
• Flip-Flop loại D
• Trừ nhị phân
• Flip-Flop loại T
• Bộ khử nhiễu
• Flip-Flop J-K Master
• Bộ giải mã
• Thanh ghi dịch trái / phải
• Bộ mã hoá
• Flip-Flop RS (Chốt)
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh
• Trả lời mẫu
• Hướng dẫn giảng dạy
