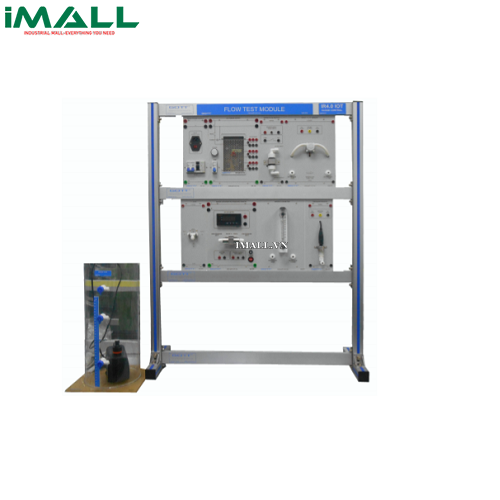

Module thực hành đo lưu lượng cảm biến hệ thống GOTT GOTT-MSFSS-FTM4 (624-803)

Technical Specifications

• NGUỒN ĐIỆN - CODE 452-026
• Điện áp đầu vào: AC220-240V
• FCCB 2 cực 16A
• RCCB 2 cực 25A
• ỐNG NỐI CHỮ T - CODE 624-877
• Kích thước ống: 1/4 inch
• CẢM BIẾN ÁP SUẤT - CODE 624-873
• Bộ cảm biến áp suất mini bằng thép không gỉ cho dầu, nhiên liệu, không khí, nước (30 Psi)
• Dải đo: 0 đến 30 psi
• Điện áp: DC 5V
• CÔNG TẮC DÒNG CHẢY - CODE 624-872
• Tiếp điểm AC240V: NO
• Lưu lượng nước: 1.0L / phút
• ĐỒNG HỒ ĐO LƯU LƯỢNG NƯỚC - CODE 624-871
• Dải đo: 0-4 l / phút
• CẢM BIẾN DÒNG CHẢY - CODE 624-874
• Nguồn điện: DC 5V
• Dải đo: 1-5L / phút
• Điện áp hoạt động: DC 5V-24V
• CẢM BIẾN ÁP SUẤT VI SAI NƯỚC - CODE 624-875
• Dải đo áp suất: 0kPa-100kPa
• Nguồn điện: ≤2.0mA DC; DC10V DC
• NGUỒN DC - CODE 955-124
• Điện áp đầu vào: AC220-240V
• Điện áp đầu ra:
• + 24 VDC / 2A
• + 12VDC / 7A
• + 5VDC / 7A
• BỂ NƯỚC - CODE 624-876
• Đường kính: 195mm
• Chiều cao: 500mm
• BƠM CHÌM - CODE 624-874
• Bơm chìm
• AC220V 50Hz 60W
• Tốc độ dòng chảy: 3000 L / H
• NỘI DUNG THỰC HÀNH
• Nghiên cứu chức năng của đồng hồ đo lưu lượng nước.
• Đo tốc độ dòng nước được tạo ra bởi một máy bơm dưới nước bằng cách sử dụng đồng hồ đo lưu lượng nước ở khu vực có thể thay đổi.
• Nghiên cứu chức năng của công tắc dòng chảy
• Sử dụng công tắc dòng chảy để phát hiện dòng nước
• Nghiên cứu chức năng của cảm biến lưu lượng nước.
• Đo tín hiệu đầu ra do máy bơm dưới nước tạo ra bằng cảm biến lưu lượng nước.
• Nghiên cứu chức năng của cảm biến áp suất.
• Sử dụng cảm biến áp suất để đo điện áp đầu ra ở mức chất lỏng khác nhau trong bể nước.
• Nghiên cứu chức năng của cảm biến áp suất vi sai nước.
• Đo điện áp đầu ra của cảm biến vi sai áp suất nước
• Mô-đun này đã được thiết kế thành một bộ hoàn chỉnh nhưng chỉ có thể thực hành cùng với bộ cơ sở điều khiển bằng máy tính GOTT-MSFSS-CCBU
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh.
• Trả lời mẫu
• Hướng dẫn giảng dạy

Package Includes
