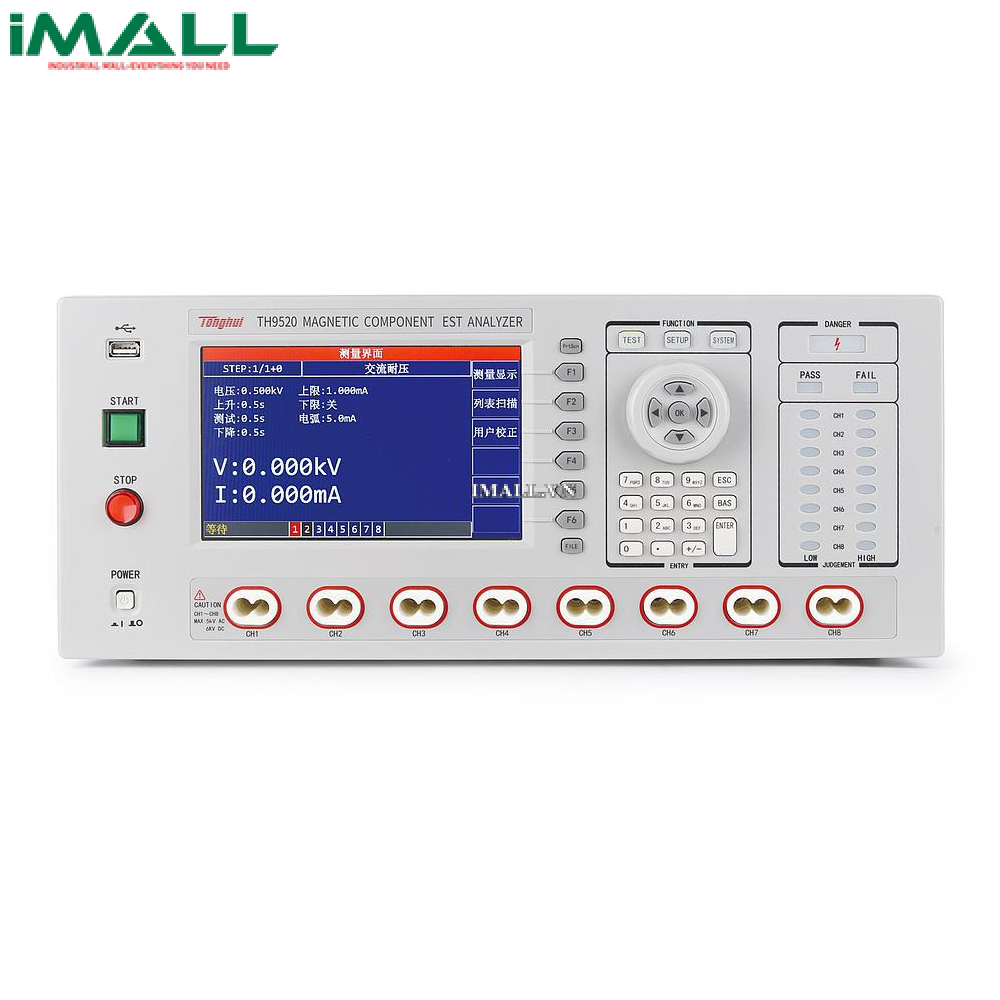

Máy kiểm tra cuộn dây động cơ Tonghui TH9520 (AC: 0.050 - 5.000kV; DC: 0.050 - 6.000kV)

Technical Specifications

• Số kênh: 8
• Thử điện áp chịu đựng
• Điện áp đầu ra:
  • AC: 0.050 - 5.000kV, bước điện áp 0.001kV, tần số 50Hz/60Hz ±0.1%, dạng sóng hình sin
  • DC: 0.050 - 6.000kV, bước điện áp 0.001kV
  • Độ chính xác: ± (1% giá trị đặt + 0.1% toàn dải đo)
  • Điều chỉnh định mức: (1% đầu ra + 0.1% toàn dải đo) điện áp định mức
• Dải dòng điện:
  • AC: Dòng điện ≤4.000kV： 0.001mA - 120.0mA,  Điện áp ＞4.000kV：0.001mA – 100.0mA
  • DC: 0.1uA - 20.00mA
  • Độ chính xác: ± (1% giá trị + 0.5% toàn dải đo),  AC Real: ± (1% giá trị đọc + 5% tổng giá trị dòng + 5 chữ số)
• Công suất đầu ra: 500VA
• ARC:
  • AC: 1.0mA - 20.0mA, bước điện áp 0.1mA
  • DC: 1.0mA - 10.0mA, bước điện áp 0.1mA
• Đo điện trở cách điện
  • iện áp đầu ra: 0.050 - 5.000kV, bước điện áp 0.001kV ;  độ chính xác: ± (1% giá trị đặt + 0.1% toàn thang đo)
  • Dải đo trở kháng: 0.100MΩ- 99.99GΩ; Độ phân giải: 0.1MΩ
• Độ chính xác đo:
• ≥500V:
  • 1.000MΩ – 1.000GΩ,  ± (3% giá trị đọc + 5 ký tự)
  • 1.000GΩ – 10.00GΩ,  ± (7% giá trị đọc + 5 ký tự)
  • 10.00GΩ – 99.99GΩ,  ± (10% giá trị đọc + 5 ký tự)
• < 500V:
  • 0.100MΩ – 1.000GΩ,  ± (7% giá trị đọc + 5 ký tự)
  • 1.000GΩ – 99.99GΩ, chỉ để tham khảo,  không yêu cầu độ chính xác
• Cài đặt thời gian
  • Thời gian tăng: OFF, 0.1s – 999.9s,  bước 0.1s
  • Thời gian đo: 0.1s - 999.9s,  bước 0.1s
  • Thời gian giảm: OFF, 0.1s – 999.9s,  bước 0.1s
  • Thời gian chờ: OFF, 0.1s – 999.9s,  bước 0.1s
• Đo trở kháng giữa vòng dây
  • Điện áp xung đầu ra: 0.01kV – 6.000kV, bước điện áp 0.01kV , ± 5% giá trị đặt ± 15V
  • Dải đo cảm kháng: ≥10μH
  • Lực xung: lên tới 0.36 J
  • Mẫu sóng: Tỉ lệ lấy mẫu: 12bit, Tốc độ lấy mẫu: 200MHz, 8 mức điều chỉnh,  Bộ nhớ: 12k Byte,  Trung bình mẫu: 1 - 32
  • Đo trở kháng thấp /Đo trở kháng loại △ và Y
  • Tín hiệu đo: (mΩ)1A, 1Ω     0.5A, khác ≤3V
  • Dải đo: 0.01mΩ - 1.2MΩ
  • Dải đo trở kháng: 0.01mΩ - 120.00mΩ; 0.1mΩ - 1200.0mΩ; 0.001Ω - 12.000Ω 0.01Ω - 120.00kΩ 0.1kΩ - 1200.0kΩ
  • Độ chính xác: ± 0.5% giá trị đọc +0.04% toàn dải đo; ± 0.3% giá trị đọc +0.03% toàn giải đo; ± 0.2% giá trị đọc +0.03% toàn dải đo ± 0.1% giá trị đọc +0.03% toàn giải đo ± 0.2% + 0.03% toàn giải đo)
• Đo cảm kháng

• • Thông số đo: Ls, Lp, Rs, Rp, Q
  • Độ chính xác: 0.5%
  • Tần số đo: 100Hz, 120Hz, 1kHz,  10kHz,  100kHz
  • Cấp tín hiệu đo: 1.0Vrms, độ chính xác 10%
