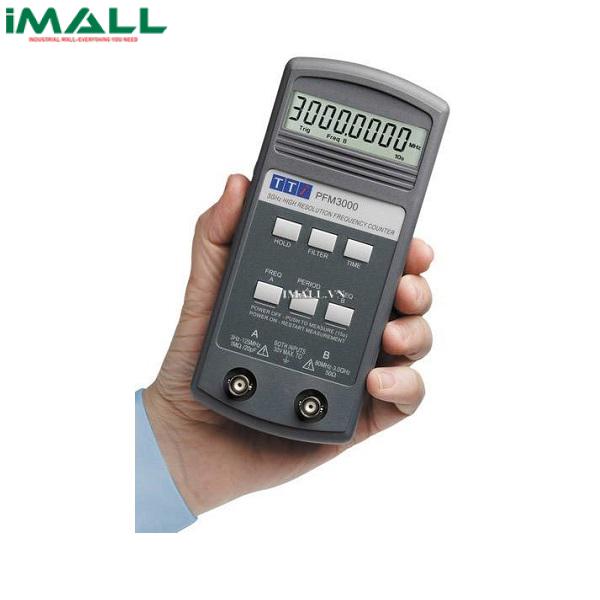

Máy đếm tần số cầm tay TTI PFM3000 (3GHz)

Technical Specifications

• THÔNG SỐ ĐẦU VÀO:
• Đầu vào A:
• Trở kháng đầu vào: 1MW//20pF (ghép AC)
• Dải tần số: <3Hz đến >125MHz
• Độ nhạy: Sinewave - 15mVrms 10Hz-125MHz
• Đầu vào B:
• Trở kháng đầu vào: 50W (ghép AC)
• Dải tần số: <80MHz đến >3000MHz
• Độ nhạy: Sinewave - 15mVrms 80MHz-2GHz, 50mVrms đến 3GHz
• Điện áp đầu vào tối đa:
• Đầu vào A và B: 30Vdc; 30Vrms 50Hz/60Hz giảm 1Vrms trên 1MHz
• CHỨC NĂNG ĐO:
• Tần số (Dải đo A):
• Dải tần số: 3Hz đến 125MHz
• Độ phân giải: 10-7Hz đến 100Hz
• Tần số (Dải đo B):
• Dải tần số: 80MHz đến >3000MHz
• Độ phân giải: 1Hz đến 10kHz
• Khoảng đo thời gian (Dải đo A):
• Dải thời gian: 8ns đến 330ms
• Độ phân giải: 10-7ns đến 1us
• Lựa chọn 10s, 1s hoặc 0.1s. (Lưu ý cài đặt 0.1 giây, thời gian đo hiệu quả 0.3 giây).
• Độ phân giải:
• Độ phân giải hiển thị phụ thuộc thời gian đo và tần số đầu vào.
• Tám chữ số (hoặc chín bằng cách sử dụng chỉ báo quá dòng) hiển thị trong 10 giây.
• Bảy hoặc tám chữ số hiển thị trong 1 giây và sáu hoặc bảy chữ số trong 0.1 giây tùy thuộc vào tần số đầu vào.
• Độ phân giải sử dụng có thể giảm thêm bởi tiếng ồn, đặc biệt tại tần số thấp.
• Độ chính xác:
• Độ chính xác đo là tổng độ chính xác thời gian gốc và độ phân giải đo cộng với một lần đếm.
• THỜI GIAN GỐC:
• Tần số dao động tinh thể: 10MHz
• Lỗi điều chỉnh dao động ban đầu: ± 2ppm ((trường hợp đóng do người dùng điều chỉnh)
• Hệ số nhiệt độ dao động: Thường < ± 0.3ppm/°C 18°C đến 28°C, ±10ppm –20°C đến 70°C
• Tỷ lệ già hóa dao động: <± 5ppm/năm
• CƠ SỞ HOẠT ĐỘNG:
• Nhấn để đo:
• Khi tắt công tắc nguồn, nhấn bất kỳ phím chức năng sẽ cấp nguồn cho thiết bị cho chức năng tương ứng.
• Thiết bị tự động tắt 15 giây sau lần nhấn phím cuối cùng.
• Giữ:
• Nhấn phím Giữ dừng các phép đo tiếp theo được thực hiện và giá trị đo hiện tại vẫn còn trong màn hình cho đến khi nhấn phím Giữ lại.
• Bộ lọc độ ồn:
• Phím Bộ lọc điều khiển bộ lọc thông thấp, tần số cắt khoảng 50kHz, đảm bảo giá trị đọc ổn định hơn ở tần số thấp.
• Chỉ báo hoạt động tín hiệu:
• Khi không phát hiện thấy tín hiệu đầu vào, chỉ báo Trig sẽ tắt, cho biết không thể đo được.
• Chỉ báo thời gian cổng nhấp nháy cho đến khi khoảng thời gian đo đầu tiên hoàn thành.
• HIỂN THỊ:
• Số chữ số: 8.5 chữ số (188888888)
• Kích thước chữ số: 11.5mm (0.45”)
• Bộ chỉ báo: 15 chỉ báo
• YÊU CẦU CÔNG SUẤT:
• Loại pin: Pin kiềm 9V PP3
• Tuổi thọ pin: thường 20 giờ
• Báo pin yếu: ‘Bat’ hiển thị khi pin còn ~ 10%
• ĐẶC TÍNH CHUNG:
• Dải nhiệt độ, độ ẩm hoạt động: +5°C đến +40°C, 20% đến 80% RH
• Nhiệt đọ bảo quản: -20°C đến +60°C
• Môi trường: Sử dụng trong nhà độ cao 2000m Ô nhiễm độ 2
• An toàn điện: Tuân thủ theo EN61010-1
• EMC: Tuân thủ theo EN61326
