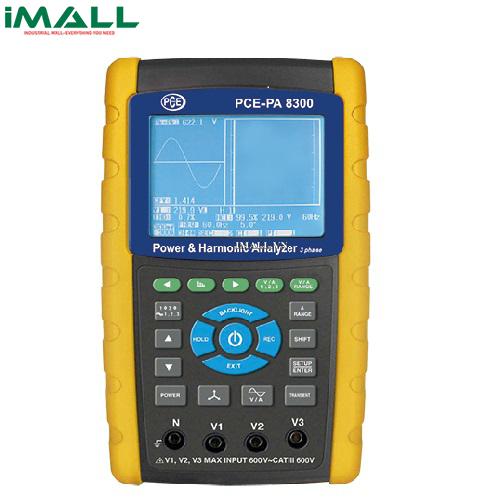

Máy phân tích công suất PCE-PA 8300

Technical Specifications

• Thông số kỹ thuật Điện
• Đo điện áp (AC V)
• Dải đo; Độ phân giải; Độ chính xác
  • 10 V ... 600 V (pha đến trung tính); 0,1 V; ± (0,5% + 0,5 V)
  • 10 V ... 600 V (pha đến pha, 0,1 V; ± (0,5% + 0,5 V)
• Đo dòng điện (AC A) Đặt 1
• Dải đo; Độ phân giải; Độ chính xác
  • 20 A; 0,001 A (<10 A); 0,01 A (≥ 10 A) ± (0,5% + 0,1 A)
  • 200 A; 0,01 A (<100 A), 0,1 A (≥ 100 A) ± (0,5% + 0,5 A)
  • 1200 A; 0,1 A (<1000 A), 1 A (≥ 1000 A) ± (0,5 A + 5 A)
• Đo lường hiện tại (AC A) Đặt 2
• Dải đo; Độ phân giải; Độ chính xác
  • 30 A; 0,001 A (<10 A) 0,01 A (≥ 10 A); ± (0,5% + 0,1 A)
  • 300 A; 0,01 A (<10 A) 0,1 A (≥ 10 A); ± (0,5% + 0,5 A)
  • 3000 A; 0,1 A (<1000 A) 1 A (≥ 1000 A); ± (0,5 A + 5 A)
• Hiệu suất điện
• Dải đo; Độ phân giải; Độ chính xác
  • 0 KW ... 9,999 KW; 0,001 KW; ± (1% + 0,008 KW)
  • 10 KW ... 99,99 KW; 0,01 KW; ± (1% + 0,08 KW)
  • 100 KW ... 999,9 KW; 0,1 KW; ± (1% + 0,8 KW)
  • 1 MW ... 9.999 MW; 0,001 MW; ± (1% + 0,008 MW)
• Năng suất biểu kiến
• Dải đo; Độ phân giải; Độ chính xác
  • 0 KVA ... 9,999 KVA; 0,001 KVA; ± (1% + 0,008 KVA)
  • 10 KVA ... 99,99 KVA; 0,01 KVA; ± (1% + 0,08 KVA)
  • 100 KVA ... 999,9 KVA; 0,1 KVA; ± (1% + 0,8 KVA)
  • 1 MVA ... 9,999 MVA; 0,001 MVA; ± (1% + 0,008 MVA)
• Phản lực
• Dải đo; Độ phân giải; Độ chính xác
  • 0 KVAR ... 9,999 KVAR; 0,001 KVAR; ± (1% + 0,008 KVAR)
  • 10 KVAR ... 99,99 KVAR; 0,01 KVAR; ± (1% + 0,08 KVAR)
  • 100 KVAR ... 999,9 KVAR; 0,1 KVAR; ± (1% + 0,8 KVAR)
  • 1 MVAR ... 9,999 MVAR; 0,001 MVAR; ± (1% + 0,008 MVAR)
• Năng lượng hữu công
• Dải đo; Độ phân giải; Độ chính xác
  • 0 KWH ... 9,999 KWH; 0,001 KWh; ± (2% + 0,008 KWh)
  • 10,00 KWH ... 99,99 KWH; 0,01 KWh; ± (2% + 0,08 KWh)
  • 100,0 KWH ... 999,9 KWH; 0,01 KWh; ± (2% + 0,8 KWh)
  • 1 MWH ... 9,999 MWH; 0,001 MMh; ± (2% + 0,008 MWh)
• Năng lượng biểu kiến
• Dải đo; Độ phân giải; Độ chính xác
  • 0 KVARH ... 9,999 KVARH; 0,001 KVARh; ± (2% + 0,008 KVARh)
  • 10,00 KVARH ... 99,99 KVARH; 0.01 KVARh; ± (2% + 0,08 KVARh)
  • 100,0 KVARH ... 999,9 KVARH; 0.01 KVARh; ± (2% + 0,8 KVARh)
• Hệ số công suất
• Dải đo; Độ phân giải; Độ chính xác
  • 0 ... 1; 0,01; ± 0,04
• Góc trễ
• Dải đo; Độ phân giải; Độ chính xác
  • -180 ° ... + 180 °; 0,1 °; ± 1 °
• Tần số
• Dải đo; Độ phân giải; Độ chính xác
  • 45 Hz ... 65 Hz; 0,1 Hz; ± 0,1 Hz
• Hài hòa của điện áp AC ở 50/60 Hz
• Dải đo; Độ phân giải; Độ chính xác
  • 1 ... thứ tự 20; 0,001 ... 1 A; 0,1% ± (2% + 0,5 A)
  • ± (2% + 10 số)
  • 21 ... thứ tự thứ 30; 0,001 ... 1 A; 0,1% ± (2% + 0,5 A)
  • ± (2% + 10 số)
  • 21 ... thứ tự thứ 50; 0,001 ... 1 A; 0,1% không được chỉ định
• Màn hình LCD: 3.7 inch / 94.0 mm  X (320 * 240 pixel) với đèn nền LED
• Tiêu chuẩn an toàn: IEC1010CAT III 600V
• Điện trở đầu vào AC V: 10 MOhm
• Tần số hoạt động của kẹp dòng: 40 Hz ... 1 kHz
• Tần số hoạt động được kiểm tra của kẹp dòng: 45 Hz ... 65 Hz
• Mức bảo vệ quá tải: AC V; AC A; 720 V RMS; 1300 A với kẹp dòng
• Lưu trữ dữ liệu: Thẻ nhớ SD
• Quãng ghi: 1 giây
• Chức năng ghi dữ liệu: ghi dữ liệu với tốc độ thời gian thực trên thẻ nhớ SD
• Quãng nạp: 2 ... 7200 giây
• Đầu ra dữ liệu (chỉ hiển thị trực tiếp trên máy tính): mỗi USB hoặc RS232, tùy thuộc vào cáp kết nối
• Nhiệt độ hoạt động: 0 ° C ... + 50 ° C / 32 ° F ... 122 ° F
• Độ ẩm xung quanh: <80% RH
• Pin 8 x 1,5 V AA
• Nguồn điện: 9 V bộ nguồn
• Dòng cực máng: Thiết bị đo : 300 mA DC; kẹp dòng: 34 mA DC
• Đường kính dây tối đa: 50 mm / 1,9 in
• Khối lượng : Thiết bị đo: 948 g / 33,4 oz (bao gồm pin); Kẹp dòng: 467 g / 16,4 oz (bao gồm cáp)Kích thước: 225 mm x 125 mm x 64 mm / 8,8 in x 4,9 in x 2,5 in
• Kích thước: Kẹp dòng: 210 mm x 64 mm x 33 mm / 8,2 in x 2,5 in x 1,2 in
• Hàm kẹp: 86 mm / 3,3 in (bên ngoài)
