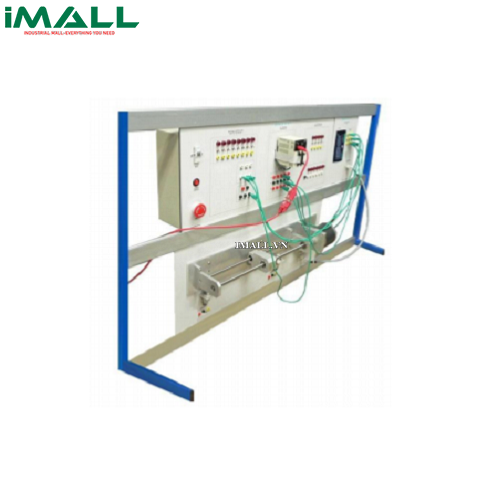

Bộ thực hành động cơ bước cơ bản GOTT GOTT-STEPPER-403A (282-111)

Technical Specifications

• BỘ ĐIỀU KHIỂN VI BƯỚC LƯỠNG CỰC 2 PHA - GOTT 403A
• TÍNH NĂNG
• Điện áp đầu vào 24-40 VDC
• Chuyển đổi dòng điện động cơ: có thể lựa chọn từ 1,3-3,5 amps / pha
• 15 công tắc chọn độ phân giải bước: có thể chọn cả cemal và nhị phân, lên tới 51200 bước / vòng
• Phương thức hoạt động: Bước & Hướng, CW & CCW
• Tốc độ xung nhịp lên tới 200KHz
• Đầu vào vi sai 5VDC cách ly quang cho bước, hướng, cho phép.
• Cầu chữ H kép, bộ khuếch đại PWM không âm thanh, Điều khiển dòng điều chỉnh độ rộng xung ở 20KHz
• Chuyển đổi dòng điện không tải: có thể lựa chọn 0 hoặc 50%
• Bảo vệ quá áp, quá dòng
•  Đèn LED báo trạng thái nguồn và sự cố
• Thích hợp lắp 4 hoặc 8 đầu nối cỡ 11,14,17,23,34
• ĐỘNG CƠ BƯỚC LAI 2 PHA- GOTT5641
• Góc bước: 1,8 °
• Độ chính xác góc bước : ± 5% (bước đủ, không tải)
• Độ chính xác trở kháng: ± 10%
• Độ chính xác tự cảm: ± 20%
• Nhiệt độ tăng: 80 °C Max. (dòng điện định mức, 2 pha)
• Nhiệt độ môi trường: -20 °C ~ + 50 °C
• Điện trở cách điện: tối thiểu 100M, 500VDC
• Độ bền điện môi: 500VAC trong một phút
• Chơi xuyên tâm trục: 0,02Max. (Tải trọng 450 g)
• Chơi trục trục: 0,08Max. (Tải trọng 450 g)
• Lực hướng tâm: tối đa 75N (cách mặt bích 20 mm)
• Tối đa lực dọc trục: 15N
• THÔNG SỐ KỸ THUẬT CHUNG
• Công suất đầu vào: AC 240V, 50Hz, 1 pha
• Bảo vệ rò rỉ: Dòng điện rò rỉ: 30mA
• Đầu ra: Nguồn tín hiệu tương tự 24 V DC 0 ~ 10V
• Công suất: <1KVA
• Môi trường hoạt động: -10C ~ +40C
• NỘI DUNG THỰC HÀNH:
• Nguyên lý của động cơ bước
• Điều khiển ổ trục chính
• Đấu nối với bộ điều khiển và trình điều khiển
• Điều khiển vị trí theo số xung cấu hình
• Điều khiển trình tự
• Tự động chuyển tiếp/ đảo ngược
• Chuyển tiếp (Giới hạn phải)
• Đảo ngược (Giới hạn bên trái)
• Bộ đếm thời gian
• Hướng dẫn sử dụng:
•  Tất cả các hướng dẫn được viết bằng tiếng Anh
• Trả lời mẫu
• Hướng dẫn giảng dạy

Package Includes
