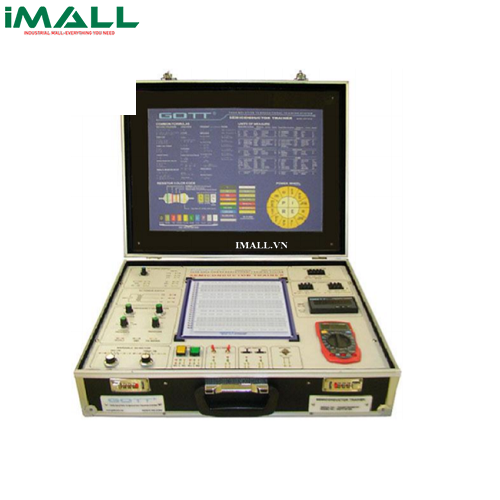

Bộ thực hành bán dẫn GOTT GOTT-SEMICON-24 (624-651)

Technical Specifications

• Đầu ra DC ± 0 ~ 15V Đầu ra kép
• Tụ điện thập phân: 100pF ~ 0,1μF (3 chữ số) 1000pF ~ 1μF (3 chữ số)
• Điện trở thập phân: 1kΩ ~ 15kΩ 10kΩ ~ 150kΩ 100kΩ ~ 1.5MΩ 10Hz ~ 100kHz (trong 4 phạm vi)
• Trình tạo AF (Hiển thị kỹ thuật số): Đầu ra: 1V / 10V (trong 2 phạm vi) Dạng sóng: sin, vuông
• Đồng hồ vạn năng: DC: 10mV ~ 20V, (Imp.: 10MΩ) (3 chữ số) AC: 10mV ~ 20V (rms) Điện trở: 10Ω ~ 2MΩ
• Bảo vệ: Báo động & Chỉ báo DC O / L
• Đầu ra AC tối đa 30VCT (15V + 15V) tối đa 0,1A
• Điện trở thay đổi: 0 ~ 1000Ω (3W) 0 ~ 100kΩ (1W)
• Công tắc trượt, đẩy, SPDT
• Công suất đầu vào: AC 110 / 240V 50 ~ 60Hz
• MODULE THỰC HÀNH:
• BẢNG MẠCH KHUNG (MODULE TIÊU CHUẨN) - CODE 624-657
• IC THỜI GIAN 555 (CHỌN MUA THÊM) - CODE 624-652
• BÁN DẪN CƠ BẢN (CHỌN MUA THÊM) - CODE 624-653
• BỘ LỌC THÔNG THẤP VÀ LỌC THÔNG CAO (CHỌN MUA THÊM) - CODE 624-654
• MẠCH KHUẾCH ĐẠI NPN VÀ PNP (CHỌN MUA THÊM) - CODE 624-655
• LINH KIỆN ĐIỆN TỬ (CHỌN MUA THÊM)- CODE 624-656
• NỘI DUNG THỰC HÀNH:
• Độ trễ lan truyền và độ biến dạng xung
• Bộ khuếch đại thuật toán: Bộ khuếch đại và Bộ biến tần
• Bộ khuếch đại thuật toán: Bộ so sánh điện áp
• Cổng kích hoạt Schmitt
• Bộ đa hài đơn biến
• IC thời gian 555: Hoạt động không bền
• Đặc điểm Diode P-N
• Nguồn điện áp điều chỉnh
• Bộ chỉnh lưu Diode
• Bộ lọc thông thấp
• Bộ lọc thông cao
• NPN và PNP
• Linh kiện điện tử
• Hướng dẫn sử dụng:
• Tất cả các hướng dẫn được viết bằng tiếng Anh
• Trả lời mẫu
• Hướng dẫn giảng dạy

Package Includes
