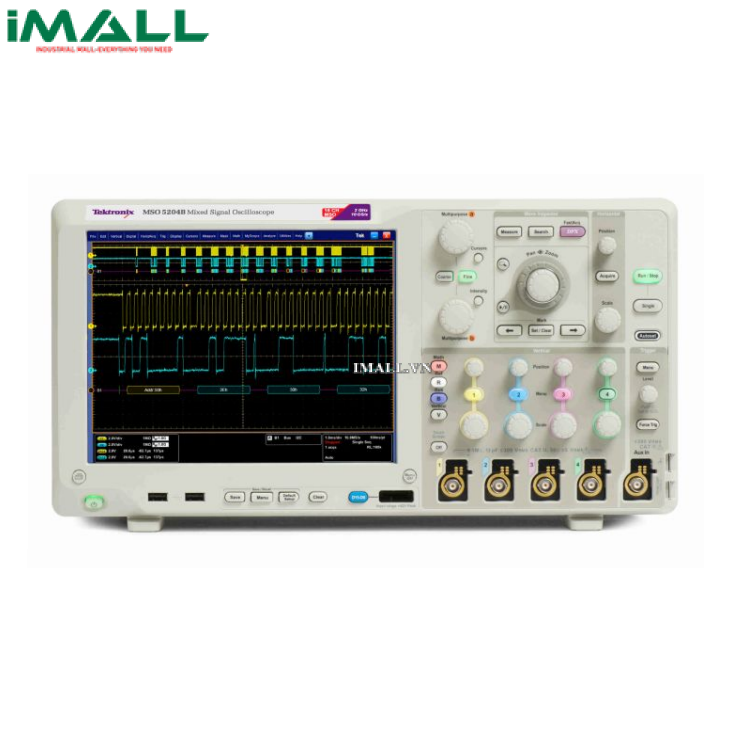

Máy hiện sóng số Tektronix MSO5054B (500Mhz, 4+16 kênh logic, 5GS/s)

Technical Specifications

• Băng thông : 500Mhz
• Số kênh : 4 kênh, 16 kênh logic
• Tốc độ lấy mẫu : 5 GS/s
• Rise Time : 700ps
• Độ dài sóng: 25~125Mega
• Trục tung- tương tự (analog)
•     Đầu vào: AC, DC
•    Trở kháng đầu vào: 1 MΩ ±1%, 50 Ω ±1%
•    Độ nhạy:
  • 1 MΩ: 1 mV/div ~ 10 V/div
  •  50 Ω: 1 mV/div ~ 1 V/div
•    Độ phân giải: 8 bit
•    Điện áp đầu vào tối đa:
  • 1MΩ: 300Vrms với đỉnh ≤ ±425 V
  •  50Ω: 5Vrms với đỉnh ≤ ±20 V
•    Độ chính xác: ±1.5%
•    Khoảng offset: 1mV/div ~ 10V/div
• Trục tung- logic
  •    Số kênh đầu vào: 16 kênh (từ D15~D0)
  •    Ngưỡng lựa chọn: TTL, ECL, hoặc theo người sử dụng (±40 V)
  •    Độ chính xác: ±100 mV
  •    Điện áp đầu vào: ±42 Vpeak
  •    Độ phân giải trục tung: 1 bit
• Trục hoành- tương tự
  •    Khoảng thời gian: 12.5ps ~ 1000s
  •    Thời gian trễ: -10 div ~ 1000 s
  •    Độ chính xác: ±5 ppm
• Trục hoành logic
  •    Độ dài sóng: 25~125Mega
  •    Độ rộng xung: 1ns
• Trigger:
  •    Chế độ: Auto, Normal, and Single
  •    Khoảng giữ: 20ns ~ 8s
  •    Loại trigger: Edge, Glitch, Runt, Width, Timeout, Transition, Setup/Hold, Pattern, Parallel Bus, State,...
• Tính toán sóng: +, -, x, /, tích phân, vi phân, FFT,log, min, max, sin cos tan....
• Màn hình : TFT 10.4 inch, 1024x768
• Giao tiếp :USB 2.0, LAN Port, video output, cổng audio, chuột, bàn phím,
• Nguồn : 100 to 240 V ±10%, 45 ~66Hz, 275W max
