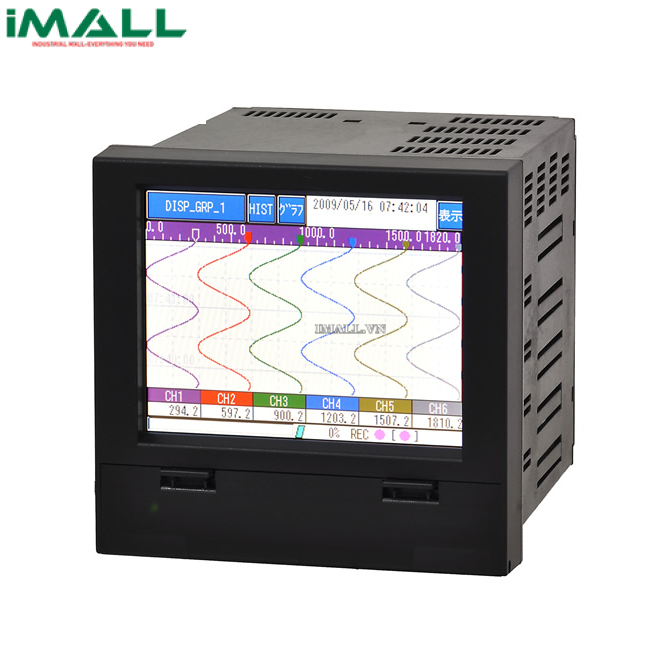

Bộ ghi dữ liệu skSATO SKR-SD10-03 (8098-03, 3 kênh)

Technical Specifications

• Ngõ vào: Số điểm: 3, 6, 9, 12 điểm (chọn tại thời điểm mua hàng)
• Không thể chọn 12 điểm khi chọn DI / DO hoặc Relay
• Chu kỳ đo: 100 ms
• Chu kỳ ghi: 1 giây đến 60 phút (Bản ghi chính/phụ)
• 100 ms chỉ có thể được chọn ở Bản ghi phụ
• Tín hiệu ngõ vào: Cặp nhiệt điện: K, E, J, T, C, N, PLII, U, L, R, S, B, PR20-40, Au-Fe
• RTD: Pt 100 Ω, JPt 100 Ω
• Điện áp DC: -10 đến 10 mV, 0 đến 20 mV, 0 đến 50 mV, -0,2 đến 0,2 V, -1 đến 1 V, -10 đến 10 V, 0 đến 5V
• Dòng điện một chiều: 4 t0 20 mA (Điện trở shunt bên ngoài)
• Hiệu suất: Độ chính xác chỉ báo ± (0,1% + 1 số) của dải ngõ vào
• Màn hình:
• LCD 5,7 "TFT (QVGA) với Bảng điều khiển cảm ứng và đèn nền
• Nội dung:
• Hiển thị xu hướng (theo chiều dọc hoặc ngang) được chọn trong các chu kỳ làm mới 1 giây đến 60 phút
• Biểu đồ thanh (chu kỳ làm mới: 1 giây)
• Màn hình kỹ thuật số (chu kỳ làm mới: 1 giây)
• Hiển thị tóm tắt sự kiện (báo động và tóm tắt tin nhắn)
• Hiển thị nhật ký Ethernet
• Hiển thị lịch sử
• Chức năng ghi:
• Phương tiện ghi: thẻ SD (tối đa 2 GB)
• Thẻ SDHC (tối đa 32 GB)
• Bộ nhớ trong: khoảng 100 MB
• Phương pháp ghi:
• Viết bắt đầu theo chu kỳ cố định bằng cách BẬT phím GHI trên bảng điều khiển trước.
• Dữ liệu được ghi vào một tệp mới mỗi khi bắt đầu ghi.
• Chu kỳ lưu dữ liệu: Có thể lựa chọn từ 1 giờ đến 1 năm
• Định dạng dữ liệu: CSV 120 byte mỗi lần lấy mẫu (ở đầu vào 6 kênh)
• Nhị phân (Dữ liệu không thể đọc trực tiếp vào Excel, v.v.) 32 byte trên 1 lần lấy mẫu (ở đầu vào 6 kênh)
• Chức năng báo động: Số lượng cài đặt: Có thể đặt tối đa 4 báo động cho mỗi kênh.
• Giao tiếp: Ethernet 10 BASE-T: Máy chủ HTTP, máy chủ FTP và giao thức Modbus / TCP
• General: Phương pháp lắp đặt: Panel-mount (bảng điều khiển dọc)
• Chất liệu: Thủy tinh Polycarbonate 10% UL94-V0 (vỏ, gờ)
• Nguồn điện: 100V đến 240V AC, 50/60 Hz
• Công suất tiêu thụ: tối đa 15 VA ở 100V AC, tối đa 25 VA ở 240V AC)
• Option:
• Relay card / DI / DO card:
• Relay: 6 điểm (điểm tiếp xúc 1a)
• DI / DO: ngõ vào 9 điểm / ngõ ra 12 điểm (bộ thu mở)
• Giao tiếp: RS-485 (giao thức MODBUS RTU)
