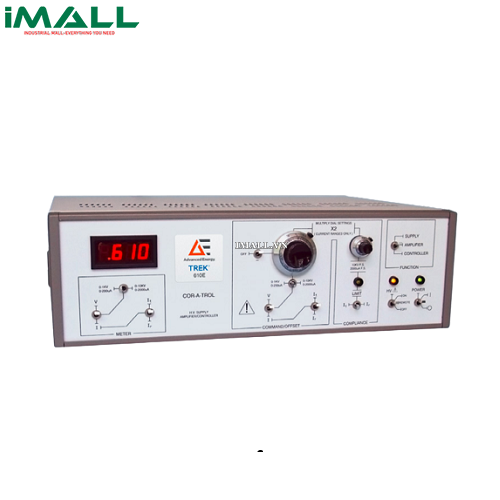

Bộ khuếch đại công suất cao áp TREK 610E-K-CE (±10kV, 2mA)

Technical Specifications

• Dải điện áp đầu vào:
•       Nguồn cao áp: 0~±1 kV hoặc 0~±10 kV; có thể tùy chọn/điều chỉnh với chiết áp. Độ phân giải thang đo 1 kV là 1 V, độ phân giải thang đo 10 kV là 10 V
•       Bộ điều khiển và khuếch đại cao áp: 0~±1 kV hoặc 0~±10 kV DC hoặc đỉnh AC; có thể tùy chọn
• Dải dòng đầu ra:
•       Nguồn cao áp: 0~±200 μA hoặc 0~±2000 μA; có thể tùy chọn/điều chỉnh với chiết áp. Độ phân giải thang đo 200 μA là 0.2 μA, Độ phân giải thang đo 2000 μA là 2 μA
•       Bộ điều khiển và khuếch đại cao áp: 0~±200 μA hoặc 0~±2000 μA DC hoặc đỉnh AC, có thể tùy chọn
• Dải điện áp đầu vào:
•       Bộ điều khiển và khuếch đại cao áp: 0~±10 V DC hoặc đỉnh AC
•       Bộ điều khiển và khuếch đại dòng điện: 0~±10 V DC hoặc đỉnh AC
• Độ khuếch đại và độ chính xác:
•       Bộ điều khiển và khuếch đại cao áp:
•             Độ khuếch đại: thang đo 1 kV: 100 V/V
•                                    thang đo 0 kV: 1000 V/V
•             Độ chính xác: lớn hơn 0.3% toàn thang đo (chế độ bộ điều khiển phụ thuộc vào các thành phần do người dùng chỉ định)
•       Bộ điều khiển và khuếch đại dòng điện:
•             Độ khuếch đại: thang đo 200 μA: 20 μA/V
•                                    thang đo 2000 μA: 200 μA/V
•             Độ chính xác: lớn hơn 0.3% toàn thang đo, điển hình và 1% toàn thang đo, max (chế độ bộ điều khiển phụ thuộc vào các thành phần do người dùng chỉ định)
• Tuân thủ:
•       Dải điện áp: dải điều chỉnh 0~±10 kV DC (hoặc đỉnh AC) sử dụng chiết áp
•       Dải dòng điện: dải điều chỉnh 0~±2 mA DC (hoặc đỉnh AC) sử dụng chiết áp
• Điện áp DC Offset: nhỏ hơn 2 V
• Độ ồn đầu ra: nhỏ hơn 700 mV rms (đo với máy đo 20 kHz true rms)
• Tốc độ quét: lớn hơn 35 V/μs (10%~90%, điển hình)
• Băng thông tín hiệu lớn: DC lớn hơn 600 Hz (1% Distortion); DC DC lớn hơn1.2 kHz
• Băng thông tín hiệu nhỉ: DC~10 kHz (-3dB)
