Product Details
Manufacturer:
Mitutoyo
Model:
SV-C4500CNC/ SV-C4500CNC
Warranty:
Origin:
Nhật Bản
Technical Specifications
| Model No. | SV-C4500CNC | ||
| X1 axis (Drive unit) | Measuring range | 200 mm | |
| Resolution | 0.05 µm | ||
| Scale type | Reflective-type linear encoder | ||
| Contour | Straightness | 2 µm/200 mm | |
| Accuracy (20 oC) | ±(0.8+4L/200) µm L: Measuring length (mm) | ||
| Surface roughness | Straightness | 0.5 µm/200 mm | |
| Z1 axis (Detector) | Contour | Measuring range | 60 mm (±30 mm from the horizontal) |
| Resolution | 0.02 µm | ||
| Scale type | Arc | ||
| Accuracy (20 oC) | ±(0.8+|2H|/100) µm H: Measuring height from horizontal position (mm) | ||
| Surface roughness | Measuring range | 800 µm/80 µm/8 µm | |
| Resolution | 0.01 µm/0.001 µm/0.0001 µm | ||
| Z2 axis (Column) | Drive range | Specification is selectable from 300 mm or 500 mm | |
| Resolution | 0.05 µm | ||
Package Includes
Import Information
HS Code:
Estimated Import Tax:
0,00
Customs Description

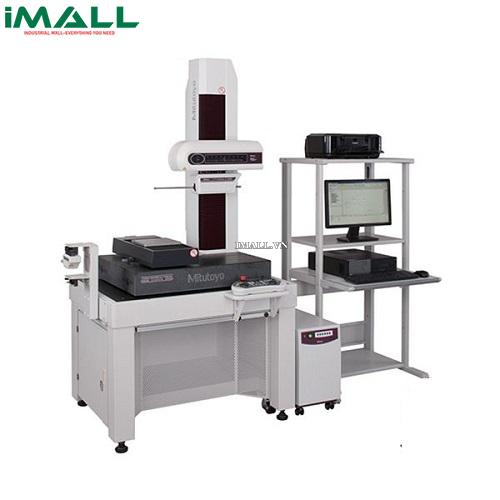

Máy đo biên dạng Mitutoyo SV-C4500CNC/ SV-C4500CNC
- Đầu dò cảm ứng có độ chính xác cao của máy đo biên dạng SV-C4500CNC cho phép đo cả độ nhám bề mặt và biên dạng phôi bằng cách chỉ cần thay thế bộ cảm biến.
- Đối với các kiểu máy có trục α, có thể thực hiện phép đo liên tục trên các bề mặt nằm ngang và nghiêng bằng cách nghiêng trục X1. Ngoài ra, chức năng điều chỉnh lực đo tự động của máy dò trục Z1 để đo biên dạng cho phép đo tự động với lực đo không đổi ngay cả khi trục X1 nghiêng.
- Đối với các kiểu máy có bảng trục Y, có thể mở rộng phạm vi đo cho nhiều phôi thông qua việc định vị theo hướng trục Y.
- Vì máy dò trục Z1 tích hợp thiết bị an toàn chống va chạm, máy sẽ tự động dừng nếu máy dò chạm vào phôi hoặc đồ gá.
- Đáp ứng chức năng điều khiển từ bên ngoài tùy chọn (Ext I/O) thông qua giao tiếp hai chiều (RS-232C) với PLC (bộ điều khiển logic khả trình).
