Máy đo độ cao đường dây điện MEGGER CHM Series

Tổng quan máy đo độ cao đường dây điện MEGGER CHM Series

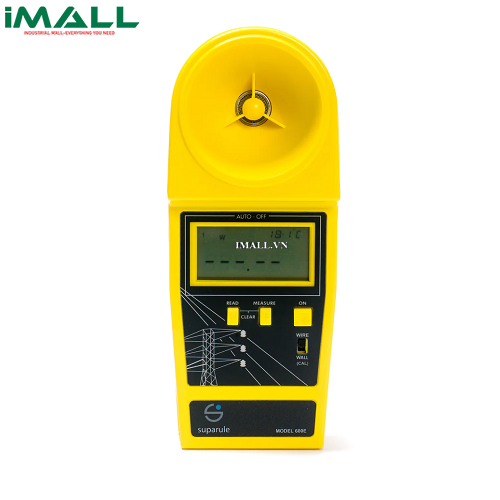

Dòng máy đo chiều cao cáp CHM sử dụng âm thanh siêu âm để xác định chiều cao của tối đa sáu dây cáp và dây điện trên không. Các thiết bị này được thiết kế để giải quyết các yêu cầu đo lường cụ thể đối với cáp dài tới 75 feet (23 m). CHM600 (C/N 659600) và CHM600E (C/N 659600E) được thiết kế chủ yếu cho các ứng dụng cáp nguồn, trong khi CHM2000 được thiết kế cho các ứng dụng viễn thông. Các máy đo chiều cao cáp này phát ra các đợt âm thanh ngắn bắt nguồn từ máy phát hình nón. Bộ vi xử lý trong nhạc cụ tính toán thời gian đã trôi qua để các đợt âm thanh phản xạ từ dây cáp trở lại nhạc cụ. Kết quả có thể được hiển thị bằng feet và inch hoặc mét. Tuy nhiên, trước khi kết quả đo cuối cùng có thể được hiển thị, nhiệt độ không khí phải được đo vì tốc độ âm thanh thay đổi ở mức xấp xỉ 0,2 phần trăm mỗi độ C. Một cảm biến nhiệt độ, được gắn ở phía trước của thiết bị, cảm nhận nhiệt độ không khí thực tế. Thông tin này được gửi đến bộ vi xử lý và được tích hợp vào thuật toán. Khoảng cách sau đó được hiển thị bằng mét hoặc feet và inch, tùy thuộc vào khoảng cách được chọn. [caption id="" align="alignnone" width="779"] Máy đo độ cao đường dây điện MEGGER CHM Series[/caption]

Tính năng chính MEGGER CHM Series

• Giảm đáng kể thời gian đo
• an toàn vốn có
• Được thiết kế để dễ sử dụng
• Tính di động cầm tay
• Hiệu chuẩn và bảo trì hoạt động miễn phí
• Không có kết nối vật lý với cáp hoặc dây điện
• Đo chiều cao của tối đa sáu dây cáp trên cao

Thông số kỹ thuật của MEGGER CHM Series

• Dải đo độ cao: 2~23m
• Độ phân giải
  • 1/4 in. (5 mm) if < 10 m
  • 1/2 in. (10 mm) if > 10 m
• Độ chính xác: Typically less than 0.5% error ±2 digits
• Nguồn: 9 volt alkaline leak-proof battery (included)
• Nhiệt độ hoạt động: 14º F to 104º F (-10º C to 40º C)
• Pin: đo  hơn  50,000 lần
