PICO
5444D MSO
Technical Specifications
Số kênh: 4
Máy hiện sóng - trục đứng
Loại đầu vào: Đầu đơn, đầu nối BNC
Băng thông (–3 dB): 200 MHz
Rise time (tính toán): 1.75 ns
Bộ giới hạn băng thông: 20 MHz, có thể chọn
Độ phân giải dọc: 8, 12, 14, 15 hoặc 16 bit
Kích thước LSB (bước lượng tử):
• Chế độ 8 bit: < 0.6% của dải đầu vào
• Chế độ 12 bit: < 0.04% của dải đầu vào
• Chế độ 14 bit: < 0.01% của dải đầu vào
• Chế độ 15 bit: < 0.005% của dải đầu vào
• Chế độ 16 bit: < 0.0025% của dải đầu vào
Độ phân giải dọc nâng cao: Độ phân giải phần cứng + 4 bit
Dải đầu vào: ±10 mV đến ±20 V toàn thang, với 11 dải
Độ nhạy đầu vào: 2 mV/div đến 4 V/div (10 vạch chia dọc)
Ghép nối đầu vào: AC / DC
Đặc tính đầu vào: 1 MΩ ± 1% || 14 ±1 pF
Độ chính xác khuếch đại:
• Chế độ 12 đến 16 bit: ±0.5% tín hiệu ±1 LSB
• Chế độ 8 bit: ±2% tín hiệu ±1 LSB
Độ chính xác offset: ±500 µV ±1% toàn thang; độ chính xác offset có thể cải thiện bằng chức năng “zero offset” trong phần mềm PicoScope.
Dải offset analog (điều chỉnh vị trí dọc):
• ±250 mV (dải 10, 20, 50, 100, 200 mV),
• ±2.5 V (dải 500 mV, 1 V, 2 V),
• ±20 V (dải 5, 10, 20 V)
Độ chính xác điều khiển offset analog: ±0.5% giá trị offset đặt, cộng thêm độ chính xác offset DC cơ bản
Bảo vệ quá áp: ±100 V (DC + đỉnh AC)
Kênh số ( trục đứng ) – chỉ có trên các model D MSO
Kênh đầu vào: 16 kênh (2 cổng, mỗi cổng 8 kênh)
Đầu nối đầu vào: 2.54 mm pitch, đầu nối 10 x 2
Tần số đầu vào tối đa: 100 MHz (200 Mbit/s)
Xung nhỏ nhất có thể phát hiện: 5 ns
Trở kháng đầu vào: 200 kΩ ±2% || 8 pF ±2 pF
Dải điện áp động đầu vào: ±20 V
Dải ngưỡng: ±5 V
Nhóm ngưỡng: Hai bộ điều khiển ngưỡng độc lập. Cổng 0: D0 đến D7, Cổng 1: D8 đến D15
Chọn ngưỡng: TTL, CMOS, ECL, PECL, do người dùng định nghĩa
Độ chính xác ngưỡng: < ±350 mV bao gồm cả hysteresis
Ngưỡng Hysteresis : < ±250 mV
Biên độ điện áp đầu vào tối thiểu: 500 mV đỉnh-đỉnh
Lệch pha giữa các kênh: 2 ns, điển hình
Tốc độ thay đổi đầu vào tối thiểu: 10 V/µs
Bảo vệ quá áp: ±50 V (DC + đỉnh AC)
Nguồn: Các kênh analog, cộng thêm: D0 đến D15 digital
Chế độ kích hoạt: Không, tự động, lặp lại, đơn, nhanh (ghi bộ nhớ theo đoạn).
Các loại kích hoạt nâng cao (kênh analog): Cạnh, cửa sổ, độ rộng xung, cửa sổ độ rộng xung, mất tín hiệu, mất tín hiệu theo cửa sổ, khoảng cách, xung hở, logic.
Loại kích hoạt (kênh analog, ETS): Cạnh lên hoặc xuống; khả dụng trên kênh A, chỉ ở chế độ 8 bit.
Độ nhạy kích hoạt (kênh analog): Kích hoạt số cho độ chính xác 1 LSB đến toàn băng thông của máy hiện sóng.
Độ nhạy kích hoạt (kênh analog, ETS): Ở toàn băng thông: điển hình 10 mV đỉnh-đỉnh
Loại kích hoạt (đầu vào số): Chỉ model MSO: Cạnh, độ rộng xung, mất tín hiệu, khoảng cách, logic, mẫu, tín hiệu hỗn hợp.
Lưu trữ trước kích hoạt tối đa: Tới 100% kích thước ghi
Độ trễ sau kích hoạt tối đa: Từ 0 đến 4 tỷ mẫu, điều chỉnh từng mẫu một (ở timebase nhanh nhất là 0 – 4 giây với bước 1 ns)
Thời gian tái kích hoạt:
• Chế độ 8 bit, điển hình: 1 μs ở timebase nhanh nhất
• Chế độ 8 đến 12 bit: < 2 μs tối đa ở timebase nhanh nhất
• Chế độ 14 đến 16 bit: < 3 μs tối đa ở timebase nhanh nhất
Tốc độ kích hoạt tối đa: 10 000 dạng sóng trong chuỗi 10 ms, chế độ 8 bit
Package Includes
Import Information
0,00
Customs Description

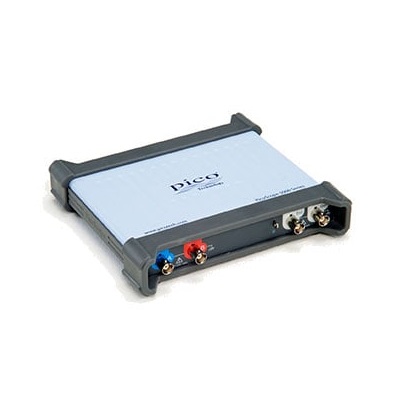

Máy hiện sóng PICO PicoScope 5444D MSO (4-CH, 200 MHz) – Giải pháp phân tích tín hiệu chuyên sâu cho phòng lab và sản xuất điện tử
Trong lĩnh vực nghiên cứu, phát triển và sửa chữa thiết bị điện tử hiện đại, máy hiện sóng đóng vai trò cực kỳ quan trọng trong việc phân tích và giám sát tín hiệu điện. Một trong những dòng máy hiện sóng PC được đánh giá cao hiện nay chính là PICO PicoScope 5444D MSO. Thiết bị sở hữu hiệu năng mạnh mẽ, khả năng phân tích tín hiệu số và analog đồng thời cùng giao diện phần mềm trực quan, đáp ứng tốt nhu cầu từ kỹ sư R&D đến phòng kiểm tra chất lượng trong nhà máy.
Sản phẩm được phát triển bởi thương hiệu PICO nổi tiếng của Anh Quốc, chuyên về các giải pháp đo lường và phân tích tín hiệu bằng máy tính. Với thiết kế nhỏ gọn nhưng hiệu năng vượt trội, PicoScope 5444D MSO mang đến giải pháp thay thế hiệu quả cho các dòng máy hiện sóng truyền thống cồng kềnh.
Tổng quan về máy hiện sóng PICO PicoScope 5444D MSO (4-CH, 200 MHz)
PICO PicoScope 5444D MSO là dòng máy hiện sóng sử dụng kết nối USB với máy tính để hiển thị và phân tích dữ liệu. Thiết bị được trang bị 4 kênh analog cùng khả năng mở rộng Mixed Signal Oscilloscope (MSO), cho phép đo đồng thời tín hiệu analog và tín hiệu số.
Với băng thông lên tới 200 MHz và tốc độ lấy mẫu cao, PicoScope 5444D MSO có khả năng ghi nhận và hiển thị chính xác các dạng sóng phức tạp trong các hệ thống điện tử tốc độ cao. Thiết bị đặc biệt phù hợp cho các ứng dụng kiểm tra mạch nhúng, vi điều khiển, nguồn switching, tín hiệu truyền thông số và các hệ thống tự động hóa công nghiệp.
Một ưu điểm nổi bật khác của dòng PicoScope là phần mềm PicoScope 7 mạnh mẽ đi kèm, hỗ trợ nhiều tính năng phân tích chuyên sâu như FFT, giải mã giao thức serial, phân tích phổ, đo tự động và lưu dữ liệu tốc độ cao. Điều này giúp kỹ sư dễ dàng phân tích lỗi và tối ưu hệ thống trong thời gian ngắn.
Các thông số nổi bật của máy hiện sóng PICO PicoScope 5444D MSO
Băng thông 200 MHz mạnh mẽ
Thiết bị hỗ trợ băng thông lên tới 200 MHz, đáp ứng tốt nhu cầu đo lường tín hiệu tốc độ cao trong các mạch điện tử hiện đại. Điều này đặc biệt quan trọng đối với các ứng dụng vi xử lý, FPGA, mạch RF và truyền thông tốc độ cao.
4 kênh analog độc lập
Máy được tích hợp 4 kênh analog giúp người dùng dễ dàng theo dõi nhiều tín hiệu cùng lúc. Đây là ưu điểm lớn trong quá trình debug hệ thống phức tạp hoặc kiểm tra nhiều điểm tín hiệu đồng thời.
Chức năng MSO – Mixed Signal Oscilloscope
Khả năng MSO cho phép kết hợp giữa phân tích tín hiệu analog và digital trên cùng một giao diện hiển thị. Tính năng này hỗ trợ kỹ sư theo dõi và phân tích các bus dữ liệu số như SPI, I2C, UART, CAN hay LIN hiệu quả hơn.
Tốc độ lấy mẫu cao
PicoScope 5444D MSO hỗ trợ tốc độ lấy mẫu lên tới hàng GS/s, giúp tái tạo dạng sóng chính xác và giảm thiểu hiện tượng mất dữ liệu khi đo tín hiệu tốc độ cao.
Bộ nhớ sâu
Thiết bị sở hữu bộ nhớ lưu mẫu lớn, cho phép ghi lại tín hiệu trong thời gian dài mà vẫn giữ được độ phân giải cao. Điều này đặc biệt hữu ích khi cần phân tích các sự kiện bất thường hoặc lỗi xảy ra ngắt quãng.
Phần mềm PicoScope chuyên nghiệp
Máy hiện sóng đi kèm phần mềm PicoScope hiện đại với nhiều tính năng nâng cao:
- Phân tích FFT phổ tín hiệu
- Giải mã giao thức serial
- Đo lường tự động
- Trigger nâng cao
- Lưu và xuất dữ liệu nhanh chóng
- Hỗ trợ Windows và nhiều nền tảng khác
Giao diện trực quan giúp người dùng mới cũng có thể nhanh chóng làm quen và sử dụng hiệu quả.
Thiết kế nhỏ gọn, kết nối USB tiện lợi
Không giống các dòng oscilloscope để bàn truyền thống, PicoScope 5444D MSO có thiết kế nhỏ gọn, dễ dàng mang theo và tiết kiệm không gian làm việc. Thiết bị kết nối trực tiếp với máy tính thông qua cổng USB giúp thao tác nhanh chóng và linh hoạt.
Ứng dụng của máy hiện sóng PICO PicoScope 5444D MSO
Máy hiện sóng PICO PicoScope 5444D MSO được ứng dụng rộng rãi trong nghiên cứu phát triển điện tử, kiểm tra mạch nhúng, phân tích tín hiệu truyền thông số, sửa chữa thiết bị công nghiệp, giáo dục kỹ thuật và bảo trì hệ thống tự động hóa. Thiết bị đặc biệt phù hợp cho các phòng R&D, nhà máy sản xuất điện tử, trung tâm bảo hành thiết bị và các trường đại học kỹ thuật cần một giải pháp đo lường tín hiệu chính xác, hiện đại và linh hoạt.
Vì sao nên lựa chọn PicoScope 5444D MSO?
So với nhiều dòng máy hiện sóng truyền thống, PicoScope 5444D MSO mang lại nhiều lợi ích nổi bật như:
- Hiệu suất mạnh mẽ với chi phí tối ưu
- Giao diện phần mềm hiện đại, dễ sử dụng
- Hỗ trợ phân tích tín hiệu analog và digital
- Dễ dàng lưu trữ và chia sẻ dữ liệu
- Thiết kế nhỏ gọn, linh hoạt khi sử dụng
- Khả năng nâng cấp và cập nhật phần mềm lâu dài
Đây là lựa chọn phù hợp cho cả kỹ sư chuyên nghiệp lẫn đơn vị đào tạo kỹ thuật điện – điện tử.
