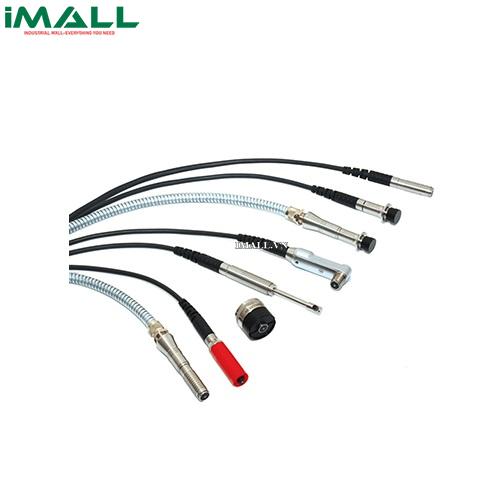

Phụ kiện đầu dò (cho Máy đo độ dày lớp phủ Elcometer 456) Elcometer T456 series
Product Details
Manufacturer:
ELCOMETER
Model:
T456 series
Warranty:
Origin:
Anh
Technical Specifications
| Tỷ lệ 0,5: Phạm vi : 0-500μm (0-20mils) | |||||
| độ chính xác một | (±1-3% hoặc ±0,1 triệu) | ||||
| Phạm vi | 0-500μm (0-20 triệu) | ||||
| Nghị quyết | 0,1μm: 0-100μm (0,01 triệu: 0-5 triệu) 1μm: 100-500μm (0,1 triệu: 5-20 triệu) | ||||
| Giấy chứng nhận |
 |
||||
| Sự miêu tả | một phần số | Khoảng không tối thiểu | Đường kính mẫu tối thiểu b | Đường kính bề mặt lồi tối thiểu | Bán kính bề mặt lõm tối thiểu |
| Sắt (F) | |||||
| Chiều dài đầu dò thẳng Mini Probe : 45mm (1,77”) c | T456CFM3---A | 6mm (0,24") | 3mm (0,12”) | 1,9mm (0,07") | 6,5mm (0,26") |
| Đầu dò góc phải Chiều dài đầu dò : 45mm (1,77”) c | T456CFM3R90A | 16mm (0,63”) | 3mm (0,12”) | 1,9mm (0,07") | 6,5mm (0,26") |
| Đầu dò góc nhỏ 45° Chiều dài đầu dò : 45mm (1,77”) c | T456CFM3R45A | 16mm (0,63”) | 3mm (0,12”) | 1,9mm (0,07") | 6,5mm (0,26") |
| Chiều dài đầu dò thẳng Mini Probe : 150mm (5,90”) c | T456CFM3---C | 6mm (0,24") | 3mm (0,12”) | 1,9mm (0,07") | 6,5mm (0,26") |
| Đầu dò góc phải Chiều dài đầu dò : 150mm (5,90”) c | T456CFM3R90C | 16mm (0,63”) | 3mm (0,12”) | 1,9mm (0,07") | 6,5mm (0,26") |
| Đầu dò góc nhỏ 45° Chiều dài đầu dò : 300mm (11,80”) c | T456CFM3R45D | 18mm (0,71”) | 3mm (0,12”) | 1,9mm (0,07") | 6,5mm (0,26") |
| Đầu dò góc phải Chiều dài đầu dò : 300mm (11,80”) c | T456CFM3R90D | 16mm (0,63”) | 3mm (0,12”) | 1,9mm (0,07") | 6,5mm (0,26") |
| Kim loại màu (N) | |||||
| Chiều dài đầu dò thẳng Mini Probe : 45mm (1,77”) c | T456CNM3---A | 6mm (0,24") | 4mm (0,16”) | 6mm (0,24") | 8,5mm (0,33") |
| Đầu dò góc phải Chiều dài đầu dò : 45mm (1,77”) c | T456CNM3R90A | 16mm (0,63”) | 4mm (0,16”) | 6mm (0,24") | 8,5mm (0,33") |
| Chiều dài đầu dò thẳng Mini Probe : 150mm (5,90”) c | T456CNM3---C | 6mm (0,24") | 4mm (0,16”) | 6mm (0,24") | 8,5mm (0,33") |
| Đầu dò góc phải Chiều dài đầu dò : 150mm (5,90”) c | T456CNM3R90C | 16mm (0,63”) | 4mm (0,16”) | 6mm (0,24") | 8,5mm (0,33") |
| Đầu dò góc phải Chiều dài đầu dò : 400mm (15,70”) c | T456CNM3R90E | 16mm (0,63”) | 4mm (0,16”) | 6mm (0,24") | 8,5mm (0,33") |
| Kim loại màu - Than chì (N) | |||||
| Đầu dò góc phải Chiều dài đầu dò : 45mm (1,77”) c | T456CNMG3R90A | 16mm (0,63”) | 4mm (0,16”) | 6mm (0,24") | 8,5mm (0,33") |
| Đầu dò góc phải Chiều dài đầu dò : 150mm (5,90”) c | T456CNMG3R90C | 16mm (0,63”) | 4mm (0,16”) | 6mm (0,24") | 8,5mm (0,33") |
| Đầu dò góc phải Chiều dài đầu dò : 400mm (15,70”) c | T456CNMG3R90E | 16mm (0,63”) | 4mm (0,16”) | 6mm (0,24") | 8,5mm (0,33") |
| Thang đo 1: Phạm vi : 0-1500μm (0-60mil) | |||||
| độ chính xác nhé ae | ±1-3% hoặc ±2,5μm (±1-3% hoặc ±0,1 triệu) | ||||
| dãy d | 0-1500μm (0-60 triệu) | ||||
| Nghị quyết | 0,1μm: 0-100μm (0,01 triệu: 0-5 triệu) 1μm: 100-1500μm (0,1 triệu: 5-60 triệu) | ||||
| Giấy chứng nhận |
|
||||
| Sự miêu tả | một phần số | Khoảng không tối thiểu | Đường kính mẫu tối thiểu b | Đường kính bề mặt lồi tối thiểu | Bán kính bề mặt lõm tối thiểu |
| Sắt (F) | |||||
| Đầu dò thẳng Chiều dài đầu dò : 45mm (1,77”) c | T456CF1S | 85mm (3,35") | 4mm (0,16”) | 4mm (0,16") | 25mm (0,98") |
| Đầu dò thẳng - kín Chiều dài đầu dò : 45mm (1,77”) c | T456CF1E | 85mm (3,35") | 4mm (0,16”) | 4mm (0,16") | 25mm (0,98") |
| Đầu dò quét Chiều dài đầu dò : 45mm (1,77”) c | T456CF1U | 86mm (3,38") | 15mm (0,59”) | Bề mặt bằng phẳng | Bề mặt bằng phẳng |
| Đầu dò quét - Chiều dài đầu dò bọc thép : 45mm (1,77”) c | T456CF1UARM | 140mm (5,51”) | 15mm (0,59”) | Bề mặt bằng phẳng | Bề mặt bằng phẳng |
| Đầu dò 90° Chiều dài đầu dò : 45mm (1,77”) c | T456CF1R | 28mm (1.10") | 4mm (0,16”) | 4mm (0,16") | 25mm (0,98") |
| Đầu dò mini 90° Chiều dài đầu dò : 45mm (1,77”) c | T456CFM5R90A | 16mm (0,63”) | 4mm (0,16”) | 3mm (0,12") | 6,5mm (0,26") |
| Đầu dò nhỏ 90° - Đầu dò kín Chiều dài : 45mm (1,77”) c | T456CFME5R90A | 16mm (0,63”) | 4mm (0,16”) | 3mm (0,12") | 6,5mm (0,26") |
| Đầu dò nhỏ 90° - kín, cáp 2m Chiều dài đầu dò : 45mm (1,77”) c | T456CFME5R90A-2 | 16mm (0,63”) | 4mm (0,16”) | 3mm (0,12") | 6,5mm (0,26") |
| Đầu dò tích hợp PINIP™ | T456CF1P | 170mm (6,69") | 4mm (0,16”) | 4mm (0,16") | 60mm (2,36") |
| Kim loại màu (N) | |||||
| Đầu dò thẳng Chiều dài đầu dò : 45mm (1,77”) c | T456CN1S | 85mm (3,35") | 4mm (0,16”) | 10mm (0,39") | 10mm (0,39") |
| Đầu dò 90° Chiều dài đầu dò : 45mm (1,77”) c | T456CN1R | 28mm (1.10") | 4mm (0,16”) | 10mm (0,39") | 14mm (0,55") |
| Đầu dò Mini 90° Chiều dài đầu dò : 45mm (1,77”) c | T456CNM5R90A | 16mm (0,63”) | 4mm (0,16”) | 10mm (0,39") | 8,5mm (0,33") |
| Chiều dài đầu dò Mini 90° : 150mm (5,90”) c | T456CNM5R90C | 16mm (0,63”) | 4mm (0,16”) | 10mm (0,39") | 8,5mm (0,33") |
| Đầu dò nhỏ 90° Chiều dài đầu dò : 400mm (15,7”) c | T456CNM5R90E | 16mm (0,63”) | 4mm (0,16”) | 10mm (0,39") | 8,5mm (0,33") |
| Đầu dò Anodiser Chiều dài đầu dò : 45mm (1,77”) c | T456CN1AS | 100mm (3,94") | 4mm (0,16”) | 10mm (0,39") | 14mm (0,55") |
| Đầu dò tích hợp PINIP™ | T456CN1P | 180mm (7,09”) | 4mm (0,16”) | 10mm (0,39") | 50mm (1,97") |
| Sắt & Không chứa sắt (FNF) | |||||
| Đầu dò thẳng Chiều dài đầu dò : 45mm (1,77”) c | T456CFNF1S | 88mm (3,46") | F: 4mm (0,16”), N: 6mm (0,24”) | F: 4mm (0,16") N: 26mm (1,02") | 12,5mm (0,49") |
| Đầu dò thẳng - cáp bọc thép Chiều dài đầu dò : 45mm (1,77”) c | T456CFNF1ARM | 185mm (7,28") | F: 4mm (0,16”), N: 6mm (0,24”) | F: 4mm (0,16") N: 26mm (1,02") | 12,5mm (0,49") |
| Đầu dò quét Chiều dài đầu dò : 45mm (1,77”) c | T456CFNF1U | 89mm (3,50") | 15mm (0,59”) | Bề mặt bằng phẳng | Bề mặt bằng phẳng |
| Đầu dò góc phải Chiều dài đầu dò : 45mm (1,77”) c | T456CFNF1R | 38mm (1,50") | F: 4mm (0,16”), N: 6mm (0,24”) | F: 4mm (0,16") N: 26mm (1,02") | 12,5mm (0,49") |
| Đầu dò tích hợp PINIP™ | T456CFNF1P | 180mm (7,09”) | F: 4mm (0,16”), N: 6mm (0,24”) | F: 4mm (0,16") N: 26mm (1,02") | 65mm (2,56") |
| Thang đo 2: Phạm vi : 0-5mm (0-200mils) | |||||
| độ chính xác nhé ae | ±1-3% hoặc ±20μm (±1-3% hoặc ±1.0mil) | ||||
| dãy d | 0-5mm (0-200 triệu) | ||||
| Nghị quyết | 1μm: 0-1mm (0,1 triệu: 0-50 triệu) 10μm: 1-5mm (1,0 triệu: 50-200 triệu) | ||||
| Giấy chứng nhận |
|
||||
| Sự miêu tả | một phần số | Khoảng không tối thiểu | Đường kính mẫu tối thiểu b | Đường kính bề mặt lồi tối thiểu | Bán kính bề mặt lõm tối thiểu |
| Sắt (F) | |||||
| Đầu dò thẳng Chiều dài đầu dò : 45mm (1,77”) c | T456CF2S | 89mm (3,50") | 8mm (0,32”) | 4mm (0,16") | 25mm (0,98") |
| Đầu dò quét Chiều dài đầu dò : 45mm (1,77”) c | T456CF2U | 90mm (3,54”) | 15mm (0,59”) | Bề mặt bằng phẳng | Bề mặt bằng phẳng |
| Đầu dò 90° Chiều dài đầu dò : 45mm (1,77”) c | T456CF2R | 32mm (1,26") | 8mm (0,32”) | 4mm (0,16") | 25mm (0,98") |
| Đầu dò thẳng - cáp bọc thép Chiều dài đầu dò : 45mm (1,77”) c | T456CF2ARM | 138mm (5,43") | 8mm (0,32”) | 4mm (0,16") | 25mm (0,98") |
| Kính thiên văn Đầu dò Chiều dài đầu dò : 56-122cm (22-48”) c | T456CF2T | 36mm (1,42") | 8mm (0,32”) | 4mm (0,16") | 25mm (0,98") |
| Đầu dò có lớp phủ mềm Chiều dài đầu dò : 45mm (1,77”) c | T456CF2B | 89mm (3,50") | 8mm (0,32”) | Bề mặt bằng phẳng | Bề mặt bằng phẳng |
| Đầu dò chống nước - Cáp 1m (3') Chiều dài đầu dò : 45mm (1.77”) c | T456CF2SW | 138mm (5,43") | 8mm (0,32”) | 4mm (0,16") | 40mm (1,98") |
| Đầu dò chống nước - Cáp 5m (15') Chiều dài đầu dò : 45mm (1,77”) c | T456CF2SW-5 | 138mm (5,43") | 8mm (0,32”) | 4mm (0,16") | 40mm (1,98") |
| Đầu dò chống nước - Cáp 15m (45') Chiều dài đầu dò : 45mm (1,77”) c | T456CF2SW-15 | 138mm (5,43") | 8mm (0,32”) | 4mm (0,16") | 40mm (1,98") |
| Đầu dò chống nước - Cáp 30m (98') Chiều dài đầu dò : 45mm (1,77”) c | T456CF2SW-30 | 138mm (5,43") | 8mm (0,32”) | 4mm (0,16") | 40mm (1,98") |
| Đầu dò chống nước - 50m (164') cáp Chiều dài đầu dò : 45mm (1,77”) c | T456CF2SW-50 | 138mm (5,43") | 8mm (0,32”) | 4mm (0,16") | 40mm (1,98") |
| Đầu dò chống nước - 75m (250') cáp Chiều dài đầu dò : 45mm (1,77”) c | T456CF2SW-75 | 138mm (5,43") | 8mm (0,32”) | 4mm (0,16") | 40mm (1,98") |
| Đầu dò tích hợp PINIP™ | T456CF2P | 174mm (6,85") | 8mm (0,32”) | 4mm (0,16") | 60mm (2,36") |
| PINIP™ nhiệt độ cao | T456CF2PHT | 174mm (6,85") | 8mm (0,32”) | 4mm (0,16") | 60mm (2,36") |
| Kim loại màu (N) | |||||
| Đầu dò thẳng Chiều dài đầu dò : 45mm (1,77”) c | T456CN2S | 88mm (3,46") | 14mm (0,55”) | 100mm (3,97") | 150mm (5,90") |
| Đầu dò tích hợp PINIP™ | T456CN2P | 185mm (7,28") | 14mm (0,55”) | 100mm (3,97") | 150mm (5,90") |
| Thang đo 3: Phạm vi : 0-13mm (0-500mils) | |||||
| độ chính xác một | ±1-3% hoặc ±50μm (±1-3% hoặc ±2,0 triệu) | ||||
| dãy d | 0-13mm (0-500 triệu) | ||||
| Nghị quyết | 1μm: 0-2mm (0,1 triệu: 0-100 triệu) 10μm: 2-13mm (1,0 triệu: 100-500 triệu) | ||||
| Giấy chứng nhận |
|
||||
| Sự miêu tả | một phần số | Khoảng không tối thiểu | Đường kính mẫu tối thiểu b | Đường kính bề mặt lồi tối thiểu | Bán kính bề mặt lõm tối thiểu |
| Sắt (F) | |||||
| Đầu dò thẳng Chiều dài đầu dò : 45mm (1,77”) c | T456CF3S | 102mm (4.02") | 14mm (0,55”) | 15mm (0,59") | 40mm (1,98") |
| Đầu dò tích hợp PINIP™ | T456CF3P | 184mm (7,24") | 14mm (0,55”) | 15mm (0,59") | 45mm (1,77") |
| Kim loại màu (N) | |||||
| Đầu dò thẳng Chiều dài đầu dò : 45mm (1,77”) c | T456CN3S | 170mm (6,69") | 35mm (1,38”) | Bề mặt bằng phẳng | Bề mặt bằng phẳng |
| Thang đo FM7: Phạm vi: 0,60-3,8mm (25-150mils) | |||||
| độ chính xác một | ±7,5% hoặc ±114μm (±7,5% hoặc ±4,5 triệu) | ||||
| dãy d | 0,60-3,8mm (25-150 triệu) | ||||
| Nghị quyết | 1μm: 0-1mm (0,1 triệu: 0-139,3 triệu) 10μm: 1-3,8mm (1,0 triệu: 39,4-150 triệu) | ||||
| Giấy chứng nhận |
|
||||
| Sự miêu tả | một phần số | Khoảng không tối thiểu | Đường kính mẫu tối thiểu b | Đường kính bề mặt lồi tối thiểu | Bán kính bề mặt lõm tối thiểu |
| Sắt (F) | |||||
| Đầu dò góc nhỏ 45° Chiều dài đầu dò : 45mm (1,77”) c | T456CFM7R45A | 20mm (0,79”) | 6,5mm (0,26'') | - | - |
| Thang đo 6: Phạm vi : F: 0-25mm (F: 0-980mil) N: 0-30mm (N: 0-1200mil) | |||||
| độ chính xác một | ±1-3% hoặc ±100μm (±1-3% hoặc ±4,0 triệu) | ||||
| dãy d | F: 0-25mm (F: 0-980mil) N: 0-30mm (N: 0-1200mil) | ||||
| Nghị quyết | 10μm: 0-2mm (1mil: 0-100mil) 100μm: 2-30mm (10mil: 100-1200mil) | ||||
| Giấy chứng nhận |
|
||||
| Sự miêu tả | một phần số | Khoảng không tối thiểu | Đường kính mẫu tối thiểu b | Đường kính bề mặt lồi tối thiểu | Bán kính bề mặt lõm tối thiểu |
| Sắt (F) | |||||
| Đầu dò thẳng Chiều dài đầu dò : 45mm (1,77”) c | T456CF6S | 150mm (5,90") | 51 x 51mm2 (2,17 x 2,17 inch2) | 35mm (1,40") | 170mm (6,70") |
| Đầu dò thẳng - cáp bọc thép Chiều dài đầu dò : 45mm (1,77”) c | T456CF6ARM | 190mm (7,48") | 51 x 51mm2 (2,17 x 2,17 inch2) | 35mm (1,40") | 170mm (6,70") |
| Kim loại màu (N) | |||||
| Đầu dò thẳng Chiều dài đầu dò : 45mm (1,77”) c | T456CN6S | 160mm (6,30") | 58mm (2,29") | Bề mặt bằng phẳng | Bề mặt bằng phẳng |
| Đầu dò thẳng - cáp bọc thép Chiều dài đầu dò : 45mm (1,77”) c | T456CN6ARM | 200mm (7,87") | 58mm (2,29") | Bề mặt bằng phẳng | Bề mặt bằng phẳng |
| Thang đo 7: Phạm vi : 0-31mm (0-1220mils) | |||||
| độ chính xác một | ±1-3% hoặc ±100μm (±1-3% hoặc ±4,0 triệu) | ||||
| dãy d | 0-31mm (0-1220mil) | ||||
| Nghị quyết | 10μm: 0-2mm (1,0 triệu: 0-100 triệu) 100μm: 2-31mm (10 triệu: 100-1220 triệu) | ||||
| Giấy chứng nhận |
|
||||
| Sự miêu tả | một phần số | Khoảng không tối thiểu | Đường kính mẫu tối thiểu b | Đường kính bề mặt lồi tối thiểu | Bán kính bề mặt lõm tối thiểu |
| Sắt (F) | |||||
| Cáp bọc thép đầu dò thẳng Chiều dài đầu dò : 45mm (1,77”) c | T456CF7ARM | 200mm (7,87") | 55 x 55mm 2 (2,17 x 2,17 inch 2 ) | 40mm (1,58") | 170mm (6,70") |
Package Includes
Import Information
HS Code:
Estimated Import Tax:
0,00
Customs Description
Phụ kiện đầu dò (cho Máy đo độ dày lớp phủ Elcometer 456) Elcometer T456 series
Tất cả các đầu dò Máy đo độ dày lớp phủ Elcometer 456 đều có thể hoán đổi cho nhau hoàn toàn và có sẵn trong một số thiết kế và phạm vi tỷ lệ để đáp ứng ứng dụng cụ thể của bạn.
Phân loại đầu dò dùng cho máy Elcometer A456
Đầu dò sắt (F)
- Đầu dò sắt đo lớp phủ không từ tính trên chất nền sắt từ
- Đồng hồ đo kim loại màu Elcometer 456 chấp nhận bất kỳ đầu dò kim loại nào
Đầu dò từ tính dùng cho máy Elcometer A456[/caption]
Đầu dò không từ tính (N)
- Đầu dò kim loại màu đo lớp phủ không dẫn điện trên nền kim loại màu
- Đồng hồ đo kim loại màu Elcometer 456 chấp nhận bất kỳ đầu dò kim loại màu nào
Đầu dò không từ tính dùng cho máy Elcometer A456[/caption]
Đầu dò kép (FNF)
- Đầu dò FNF kép đo cả ứng dụng kim loại màu và kim loại màu với khả năng phát hiện chất nền tự động
- Máy đo Elcometer 456 FNF chấp nhận tất cả các đầu dò FNF kim loại màu, kim loại màu và kép
Đầu dò kéo (từ tính và không từ tính) dùng cho máy Elcometer A456[/caption]
Đầu dò đo trên vật liệu nhiệt độ cao
- Đầu dò Elcometer có nhiệt độ hoạt động tối đa là 80°C (176°F)*
- Các đầu dò kim loại màu riêng biệt có nhiệt độ hoạt động tối đa là 150°C (300°F)*
- Nhiệt độ cao PINIP™ có nhiệt độ hoạt động tối đa là 250°C (480°F)*
*Nhiệt độ đã nêu là nhiệt độ cơ chất và chu kỳ hoạt động của đầu dò phải được giảm xuống để đảm bảo nhiệt độ tích tụ ở mức tối thiểu trong đầu dò.
[caption id="" align="alignnone" width="431"]
Đầu dò PINIP đo trên vật liệu nhiệt độ cao[/caption]
