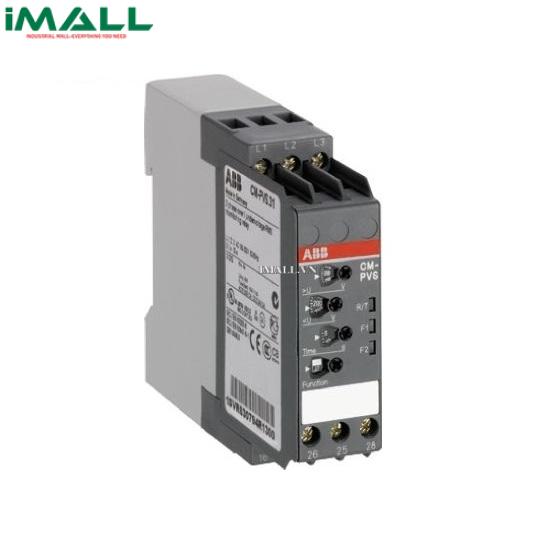

Rơ le bảo vệ pha và điện áp ABB CM-PVS.41S (300-500V, 1SVR730794R3300)

Technical Specifications

• Measuring Range:(L-L) 300 ... 500 V AC
• Rated Control Supply Voltage (Us):(L-L) 300 ... 500 V AC
• Rated Frequency (f):Supply Circuit 50/60 Hz
• Output:2 c/o (SPDT) contacts
• Time Range:
  • 200 ms start-up delay
  • 0 s or 0.1 ... 30 s tripping delay (ON or OFF)
• Terminal Type:Screw Terminals
• Rated Operational Current AC-12 (Ie):(230 V) 4 A
• Rated Operational Current AC-15 (Ie):(230 V) 3 A
• Rated Operational Current DC-12 (Ie):(24 V) 4 A
• Rated Operational Current DC-13 (Ie):(24 V) 2 A
• Minimum Switching Capacity:24 V 10 mA
• Rated Insulation Voltage (Ui):
  • Input Circuit / Output Circuit 600 V
  • Output Circuit 1 / Output Circuit 2 300 V
• Rated Impulse Withstand Voltage (Uimp):
  • Input Circuit 6 kV
  • Output Circuit 4 kV
• Giám sát thứ tự pha, bảo vệ mất pha, quá áp và thấp áp
• Giá trị đặt cố định +10% điện áp đm, độ trễ từ 0.1-30s theo chế độ on-delay hoặc off-delay
• 3 đèn LED hiển thị trạng thái hoạt động, độ bền cơ học: 30 triệu lần đóng cắt
• Cấp bảo vệ vỏ đầu nối: IP50/IP20, đáp ứng tiêu chuẩn IEC/EN 60255-6
